Mocowanie adaptera statywu
TRA-5 do lornetki
* Lornetka ma stosunkowo dużą masę, dlatego
należy chronić ją przed upuszczeniem.
* Elementy
2
,
3
i
5
odnoszą się do części
pokazanych na ilustracji (
F
).
1) Rozsuń okulary, zwiększając rozstaw źrenic.
2) Przy użyciu monety lub podobnego
przedmiotu obróć śrubę mocującą (
3
)
zacisku (
2
) na adapterze statywu w
kierunku przeciwnym do ruchu
wskazówek zegara, aby poluzować zacisk.
3) Nałożyć adapter statywowy od strony
soczewki obiektywu lornetki.
• Ustaw centralny przegub lornetki w
uchwycie centralnego przegubu (
5
)
adaptera statywu (ilustracja
G
).
• Zachowaj ostrożność, aby nie doszło
do uszkodzenia lornetki.
4) Przymocuj zacisk (
2
) do adaptera
statywu, a następnie obróć śrubę
mocującą (
3
) zgodnie z ruchem
wskazówek zegara, aby przymocować
lornetkę do adaptera statywu.
• Śrubę należy przykręcić palcami, a
potem dokręcić przy użyciu monety
lub podobnego przedmiotu.
5) Ostrożnie wyreguluj rozstaw źrenic w
lornetce.
• Sposób regulacji rozstawu źrenic
pokazuje ilustracja na stronie 148.

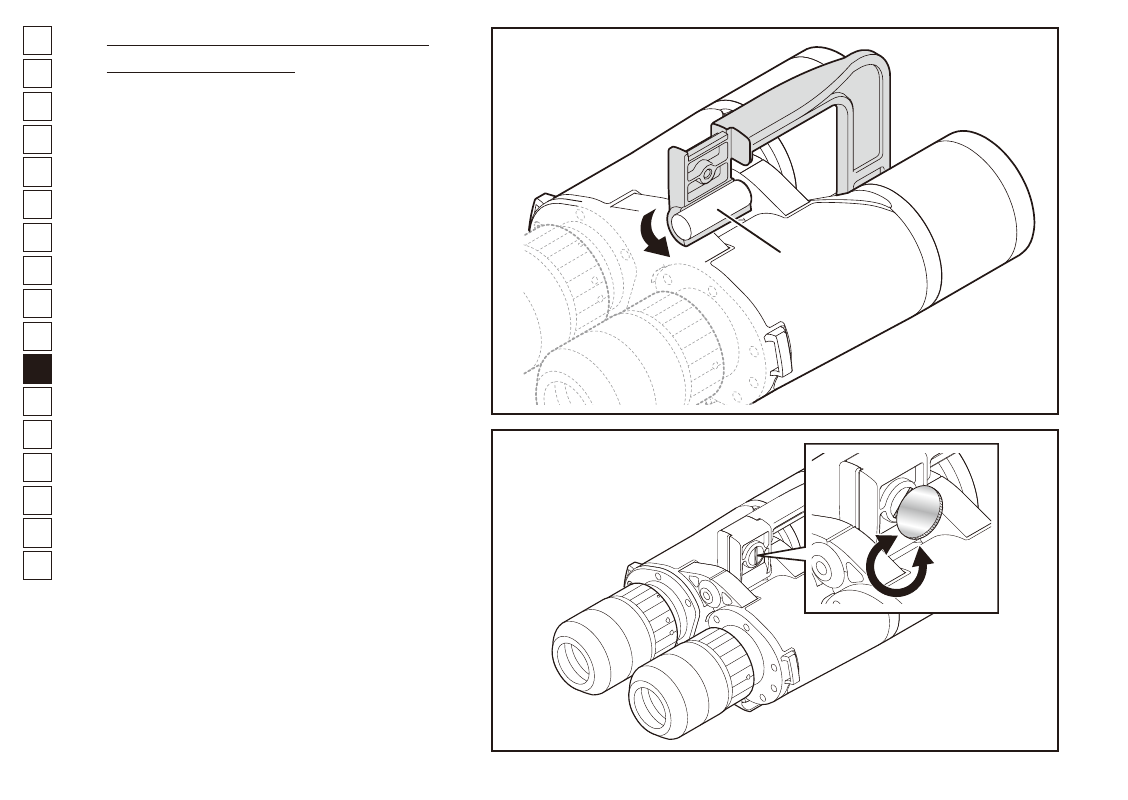

Końcowy etap mocowania elementów pokazuje
ilustracja (
H
). Lornetkę z przymocowanym adapterem
statywu można przechowywać w futerale.
G
Centralny
przegub
H
