Připevnění stativového adaptéru
TRA-5 k binokulárnímu dalekohledu
* Zabraňte pádu binokulárního
dalekohledu, protože je těžký.
*
2
,
3
a
5
odkazují na části označené v (
F
).
1) Otevřete binokulární dalekohled na
mezioční vzdálenost.
2) Otočte šroub nástavce (
3
) svorky (
2
)
na stativovém adaptéru proti směru
hodin pomocí mince apod., aby se
uvolnila svorka.
3) Zasuňte stativový adaptér ze strany
objektivu binokulárního dalekohledu.
• Nastavte středovou hřídelku
binokulárního dalekohledu do
držáku středové hřídelky (
5
)
stativového adaptéru (
G
).
• Zabraňte poškození binokulárního
dalekohledu.
4) Připevněte svorku (
2
) ke stativovému
adaptéru a otáčením šroubu nástavce (
3
)
po směru hodin utáhněte binokulární
dalekohled ke stativovému adaptéru.
• Po utažení prsty dotáhněte pomocí
mince apod.
5) Jemně dolaďte mezioční vzdálenost na
binokulárním dalekohledu.
• Pokyny týkající se nastavení mezioční
vzdálenosti viz obrázek na straně 204.

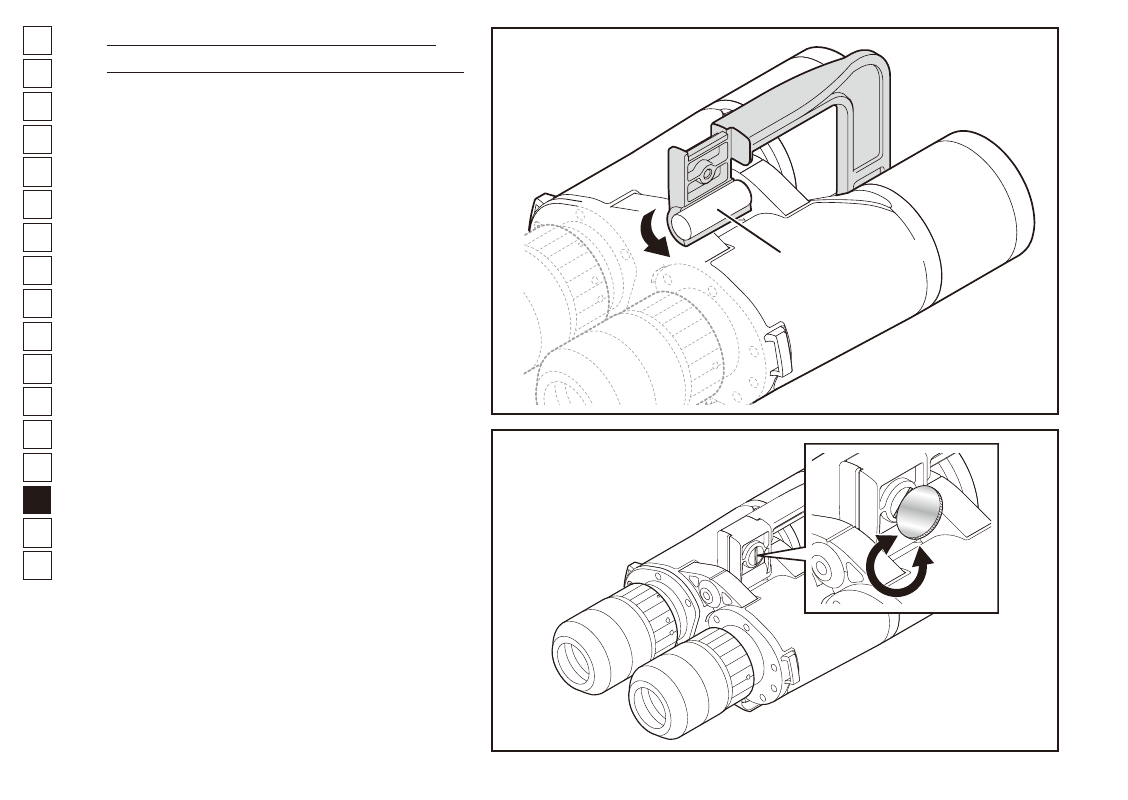

Připevnění je dokončeno podle obrázku (
H
).
Když je stativový adaptér připevněn, můžete
jej rovněž uchovávat v pouzdru.
G
Středová hřídel
H
