Крепление переходника
штатива TRA-5 к биноклю
* Ни в коем случае не допускайте падения
бинокля, поскольку он тяжелый.
*
2
,
3
и
5
относятся к деталям,
указанным на (
F
).
1) Раздвиньте бинокль до
межзрачкового расстояния.
2) Поверните крепежный винт (
3
)
зажима (
2
) на переходнике штатива
против часовой стрелки с помощью
монетки и т.п., чтобы снять зажим.

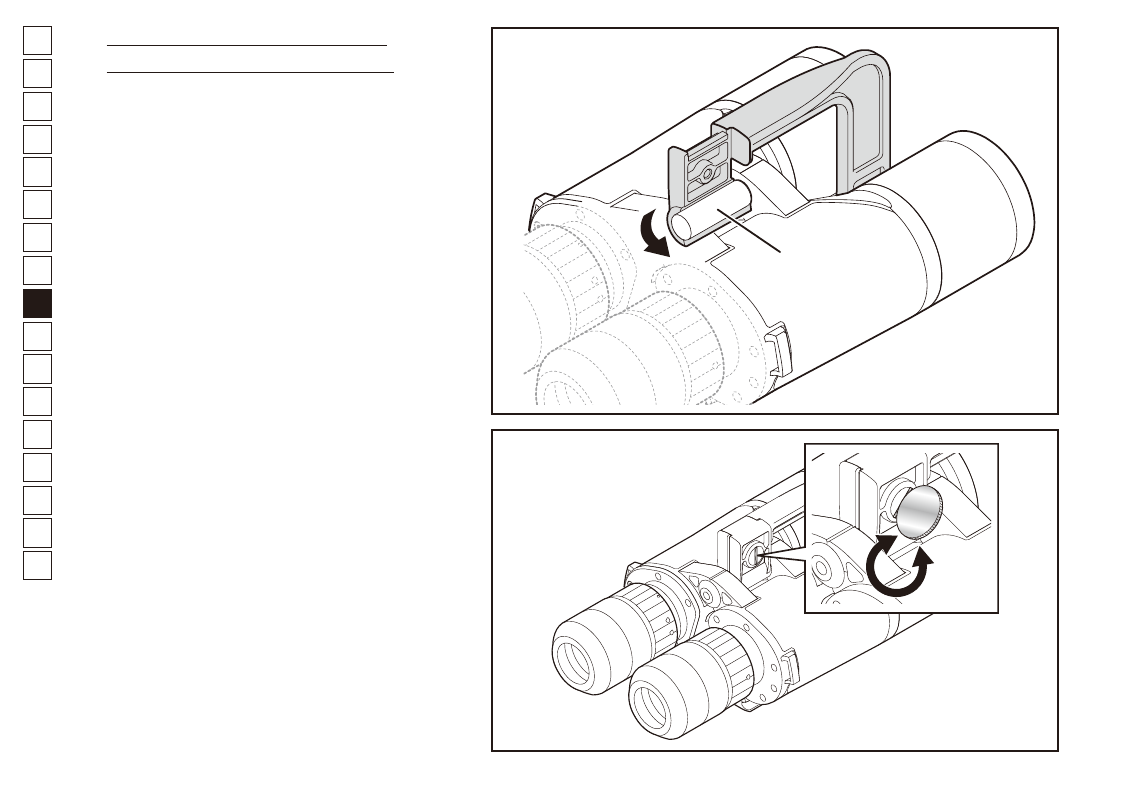

3) Вставляйте переходник штатива со
стороны линз объектива бинокля.
• Установите центральный шарнир
бинокля в держатель центрального
шарнира (
5
) переходника штатива
(
G
).
• Старайтесь не повредить бинокль.
4) Прикрепите зажим (
2
) к
переходнику штатива и поверните
крепежный винт (
3
) по часовой
стрелке для закрепления бинокля на
переходнике штатива.
• После затягивания пальцами
дополнительно затяните с
помощью монетки и т.п.
5) Отрегулируйте межзрачковое
расстояние на бинокле.
• О регулировке межзрачкового
расстояния см. рисунок на стр. 120.
Крепление завершено, как показано на рис.
(
H
). Его также можно хранить в чехле, когда
переходник штатива прикреплен к биноклю.
G
Центральный
шарнир
H
