46
Prepare la Ubicación
Complete la Instalación
Ubique y haga todos los cortes necesarios en la
pared o el techo para el sistema de ventilación.
Instale el sistema de ventilación antes que la
campana. Vea la sección “Requisitos de Instalación”.
Ubique donde pasará el cable de alimentación
a través del muro.
Haga un orificio de 1¹⁄
4
” (3.2 cm) en dicho lugar.
Alimente del suficiente cable através del muro
para permitir una fácil conexión a la caja eléctrica.
Remueva la tapa de la caja eléctrica.
Remueva la placa de la parte superior de la
campana e instale un retén de cable de ¹⁄
2
” (1.3
cm) aprovada por UL o CSA.
Coloque la campana cerca de su lugar de
ubicación, pase el cable de alimentación a través
del retén hacia la caja eléctrica (lo suficiente para
hacer la conexión).
Asegure los tornillos del retén de cable.
Con la ayuda de 2 o más personas, coloque la
campana en el soporte.
Asegúre la campana usando 4 tornillos de 5 x 45
mm al soporte.
RIESGO DE PESO EXCESIVO
UTILICE LA AYUDA DE 2 O MÁS PERSONAS
PARA MOVER O INSTALAR LA CAMPANA
DE LO CONTRARIO PUEDE RESULTAR EN
LESIONES EN ESPALDA U OTROS DAÑOS
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Con la ayuda de 2 o más personas, coloque la
campana sobre el área cubierta.
Retire los filtros. Vea la sección “Limpieza de la
campana”.

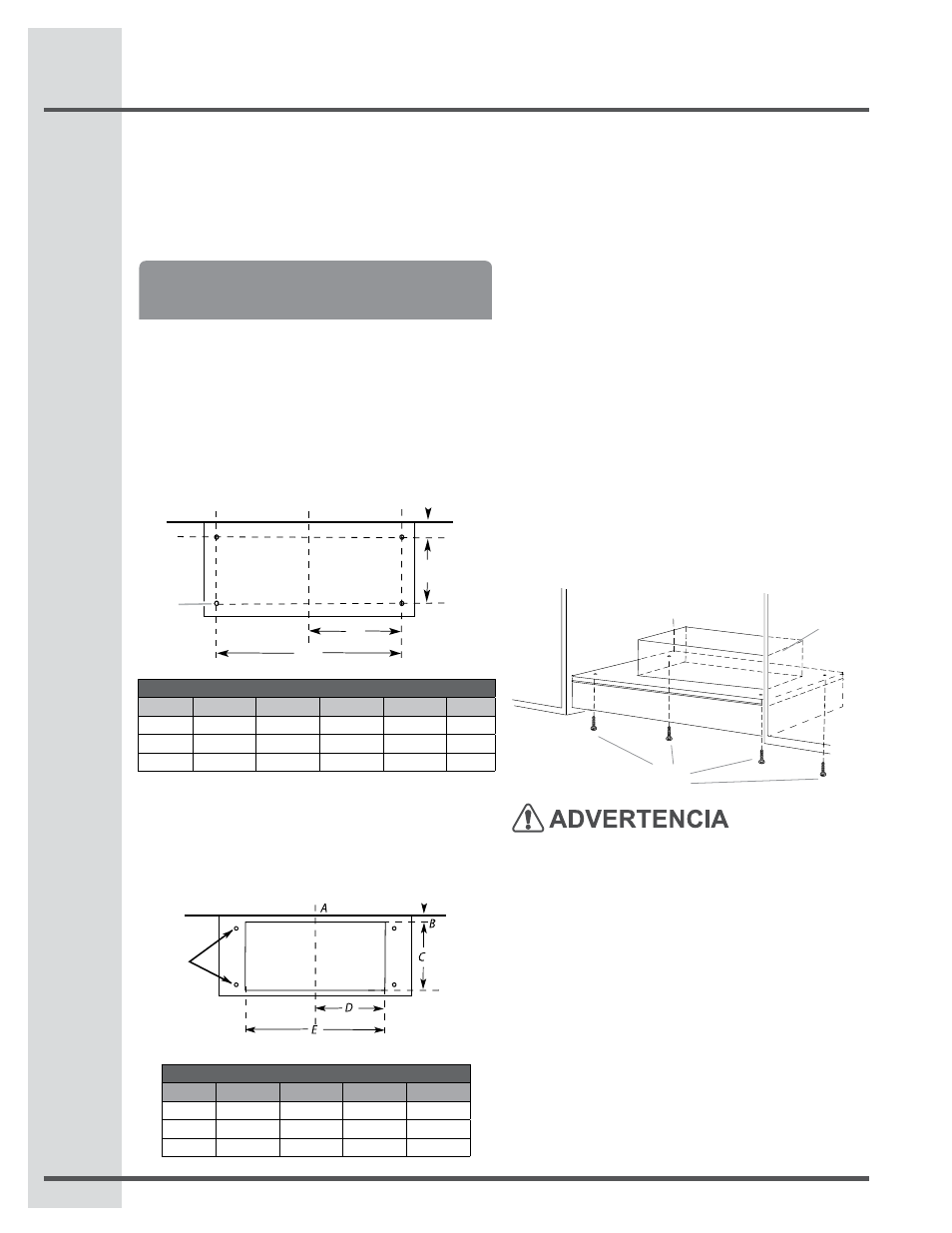

Instale la Campana dentro del
soporte para campana
La campana se sujeta al soporte usando 4 tornillos y
rondanas.
NOTE: El soporte de la campana debe ser capaz de
soportar 75 lb (34 kg).
Preparación del soporte de la campana
Marque la ubicación de los cuatro orificios de ¹⁄
8
”
(3 mm) diámetro sobre el soporte de la campana.
Use una broca de ¹⁄
8
” (3 mm) para perforar los 4
orificios.
A
B
C
D
E
F
Marque las líneas de corte para el orificio
rectangular de la parte superior de la campana
como se muestra.
Usando una sierra o sierra caladora, corte el
orificio rectangular destinado a la parte superior
de la campana.
4.
5.
1.
2.
3.
4.
DIMENSIONES DE LOS ORIFICIOS DE INSTALACIÓN
Campana DIM B DIM C DIM D DIM E DIM F
EI30HI55KS 5 1 ⁄ 2 ” (13.9 cm) 11” (28 cm) 12 5 ⁄ 32 ” (30.9 cm) 24 5 ⁄ 16 ” (61.8 cm) 1/8” (3mm)
EI36HI55KS 6” (15.1 cm) 10 1 ⁄ 8 ” (25.7 cm) 14 15 ⁄ 16 ” (38 cm) 29 13 ⁄ 16 ” (75.8 cm) 1/8” (3mm)
EI48HI55KS 6” (15.1 cm) 10 1 ⁄ 8 ” (25.7 cm) 14 15 ⁄ 16 ” (38 cm) 29 13 ⁄ 16 ” (75.8 cm) 1/8” (3mm)
A. Línea de centro
orificios de
instalación
Carcasa superior
del motor
4 tornillos de
instalación
DIMENSIONES PARTE SUPERIOR DE LA CAMPANA
Campana DIM B DIM C DIM D DIM E
EI30HI55KS 4 13 ⁄ 32 ” (11.2 cm) 13 3 ⁄ 16 ” (33.5 cm) 11 13 ⁄ 32 ” (29 cm) 22 13 ⁄ 16 ” (58 cm)
EI36HI55KS 4 13 ⁄ 32 ” (11.2 cm) 13 3 ⁄ 16 ” (33.5 cm) 14 3 ⁄ 16 ” (36 cm) 28 3 ⁄ 8 ” (72 cm)
EI48HI55KS 4 13 ⁄ 32 ” (11.2 cm) 13 3 ⁄ 16 ” (33.5 cm) 14 3 ⁄ 16 ” (36 cm) 28 3 ⁄ 8 ” (72 cm)
A. Línea de centro
