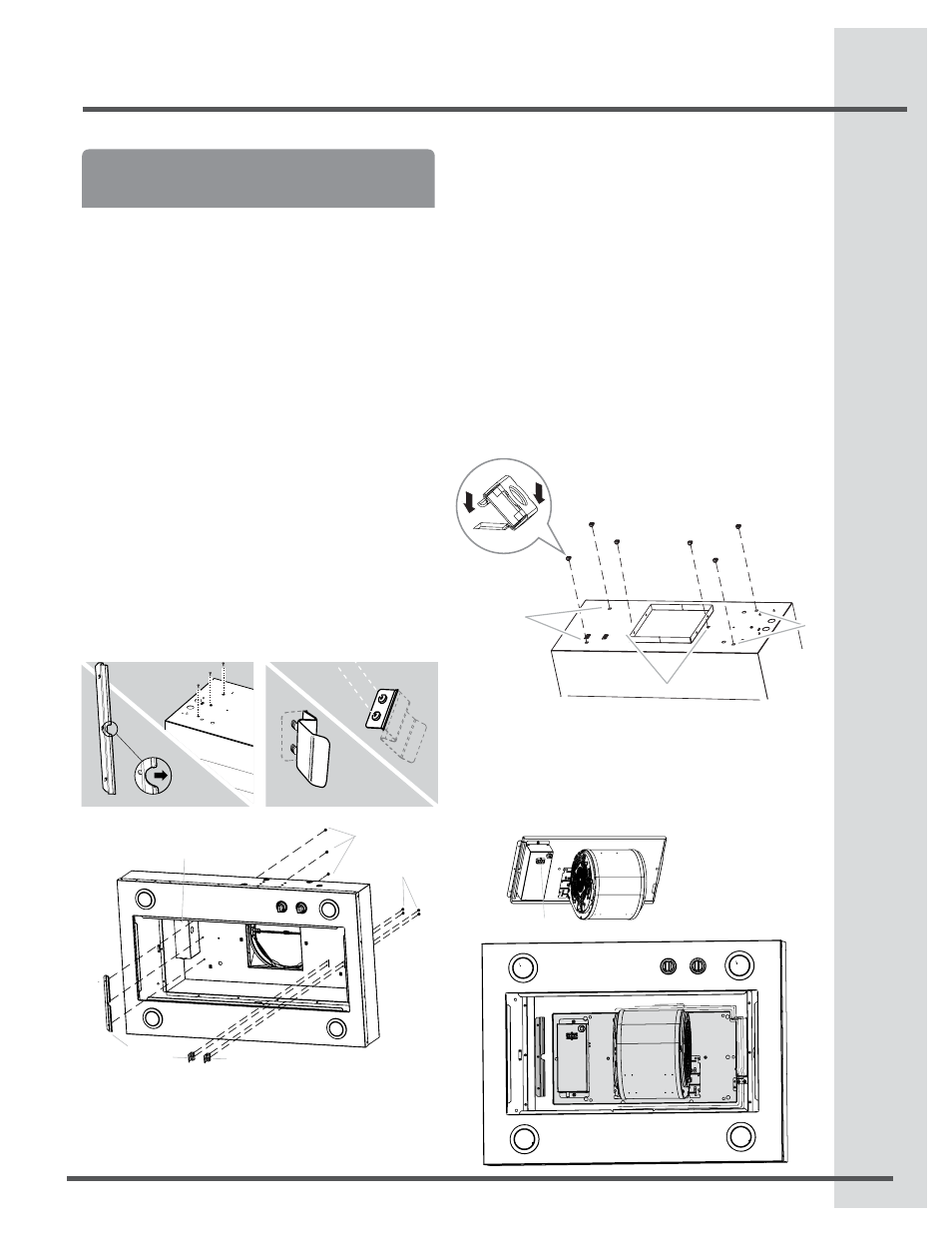

41 Instalación del Sistema Motor
Instalación del Motor Interno
en la campana
El sistema de motor interno debe ser instalado to-
mando en cuenta la salida de aire por la parte superior.
El soporte y el sujetador de motor que se incluyen en
el kit de motor deben ser montados a la parte superior
de la campana.
Instalación del motor Interno a la campana
IMPORTANTE: Realice los pasos 1-10 antes de insta-
lar a la campana.
NOTA: Los aditamentos de instalación vienen inclui-
dos en el kit de Motor.
Retire los filtros de grasa. Vea la sección “Limpieza”.
Instale el soporte de montaje usando tres tornillos
de 4.2 x 8 mm screws. Atornille el soporte a la
parte superior interna del lado izquierdo. (ver
figura PASO 2) Instale en clip de fijación usando
dos tornillos de 4.2 x 8 mm. Atornille el clip a la
parte superior interna de la campana en lugar de
instalación del sistema de motor elegido.
Deslice la lengüeta de montaje del clip através de
la ranura en el panel y asegúrelo con tornillos. (ver
figura PASO 3)
1.
2.
3.
PASO 2 PASO 3
Fuera de la campana Fuera de la campana
Dentro de la campana Dentro de la campana
C
A
F*
B
D E
A. Tornillos de 4.2 x 8 mm (3) para el soporte de motor
B. Tornillos de 4.2 x 8 mm (2) para el clip de fijación
C. Soporte de motor
D. Clip de fijación del motor (Ubicación del motor simple)
E. Clip de fijación del motor (Ubicación del motor doble)
F. Caja Eléctrica*
* En el modelo EI30HI55KS se localiza en el lado derecho
Instale las tuercas de 6 mm en la parte superior
externa de la campana en la ubicación del motor
seleccionado.
Se requieren dos tuercas de 6 mm para la
instalación del sistema de motor de 600 CFM
(sencillo).
Inserte las tuercas en las pequeñas muescas
cuadradas ubicadas a la izquierda y derecha
de la apertura para el sistema de ventilación.
Se requieren cuatro tuercas de 6 mm para
la instalación del sistema de motor de 1200
CFM (dual).
Inserte las tuercas en las pequeñas muescas
cuadradas ubicadas a la izquierda y derecha
de la apertura para el sistema de ventilación.
Instale el ensamble del kit motor dentro de la
campana con los cables de conexión hacia la
izquierda para los sistemas de motor sencillo y al
frente o en la parte superior para el sistema de
motor dual.
1.
•
•
5.
A
A.Conexión del cableado
A. Tuercas de 6mm
B. Ubicación de las tuercas del clip para el
ensamble del motor sencillo (2)
C. Ubicación de las tuercas del clip para el
ensamble del motor dual (4)
Ensamble de Motor Sencillo
B
C
C
A
