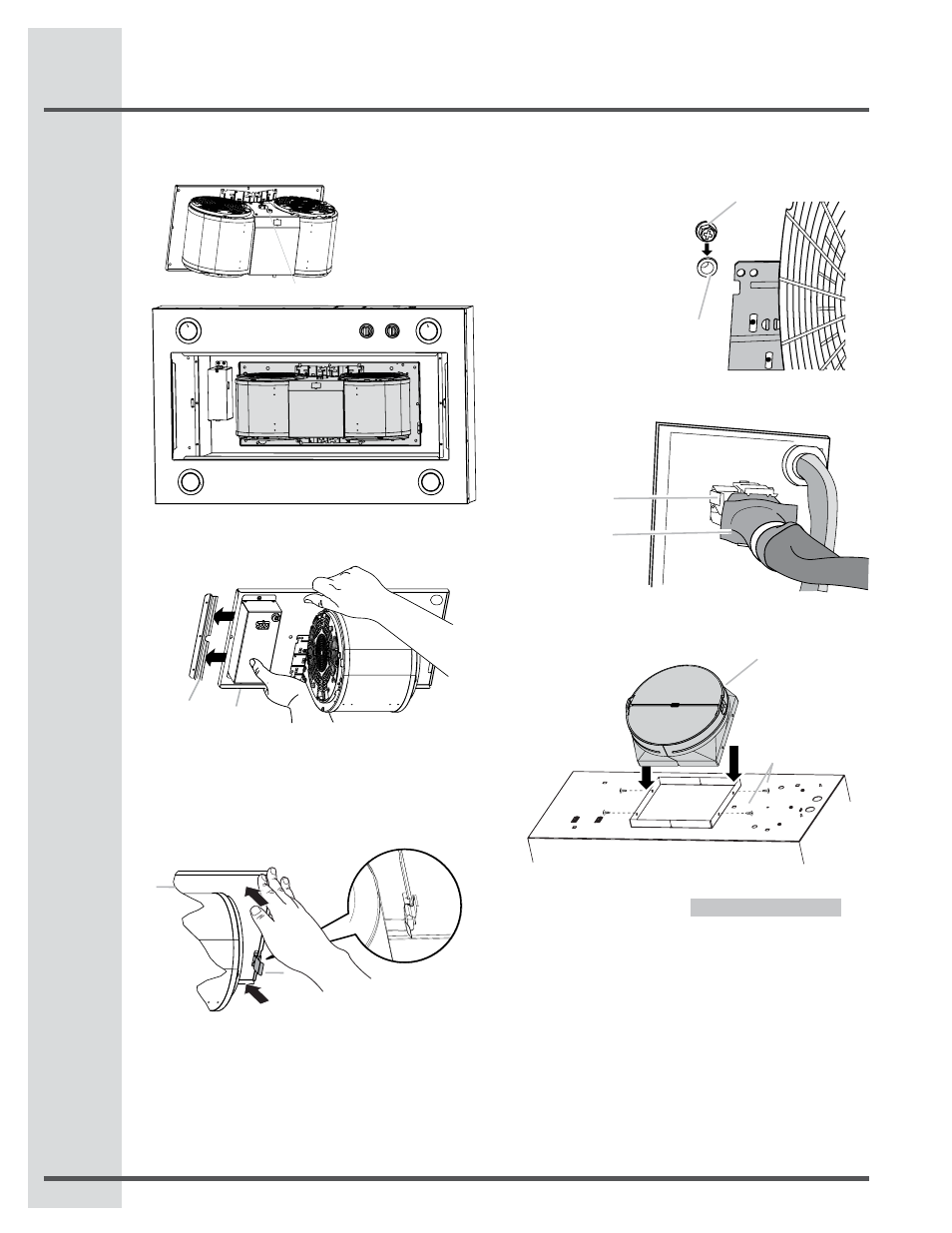

4 Instalación del Sistema Motor
Deslice la parte izquierda del ensamble motor
debajo del soporte de motor.
Empuje hacia arriba la parte derecha del
ensamble motor y atórelo en el clip de fijación.
NOTA: La lengüeta del clip de fijación debe
quedar por fuera del ensamble motor.
6.
7.
A. Tornillo con rondana
B. Orificio de montaje
A
B
A
B
A
A
B
Ensamble de motor Dual
A.Conexión del cableado
A.Soporte de motor
B.Parte izquierda del ensamble motor.
A. Ensamble motor
B. Clip de fijación
B
A
A. Conector de la caja
eléctrica
B. Conector del cable de
alimentación de la campana
A. Transición redonda de 10”
B. Tornillos de Instalación
A
B
Ubique en orificios de montaje e instale con
tornillos de 6 x 16 mm y rondanas de 6.4 mm.
Conecte el cable de corriente de la campana al
conector de la caja eléctrica.
Instale la transición redonda de 10” utilizando 4
tornillos de 4.2 x 8 mm.
Continúe en la sección Prepare la Ubicación en
la página 45.
