5

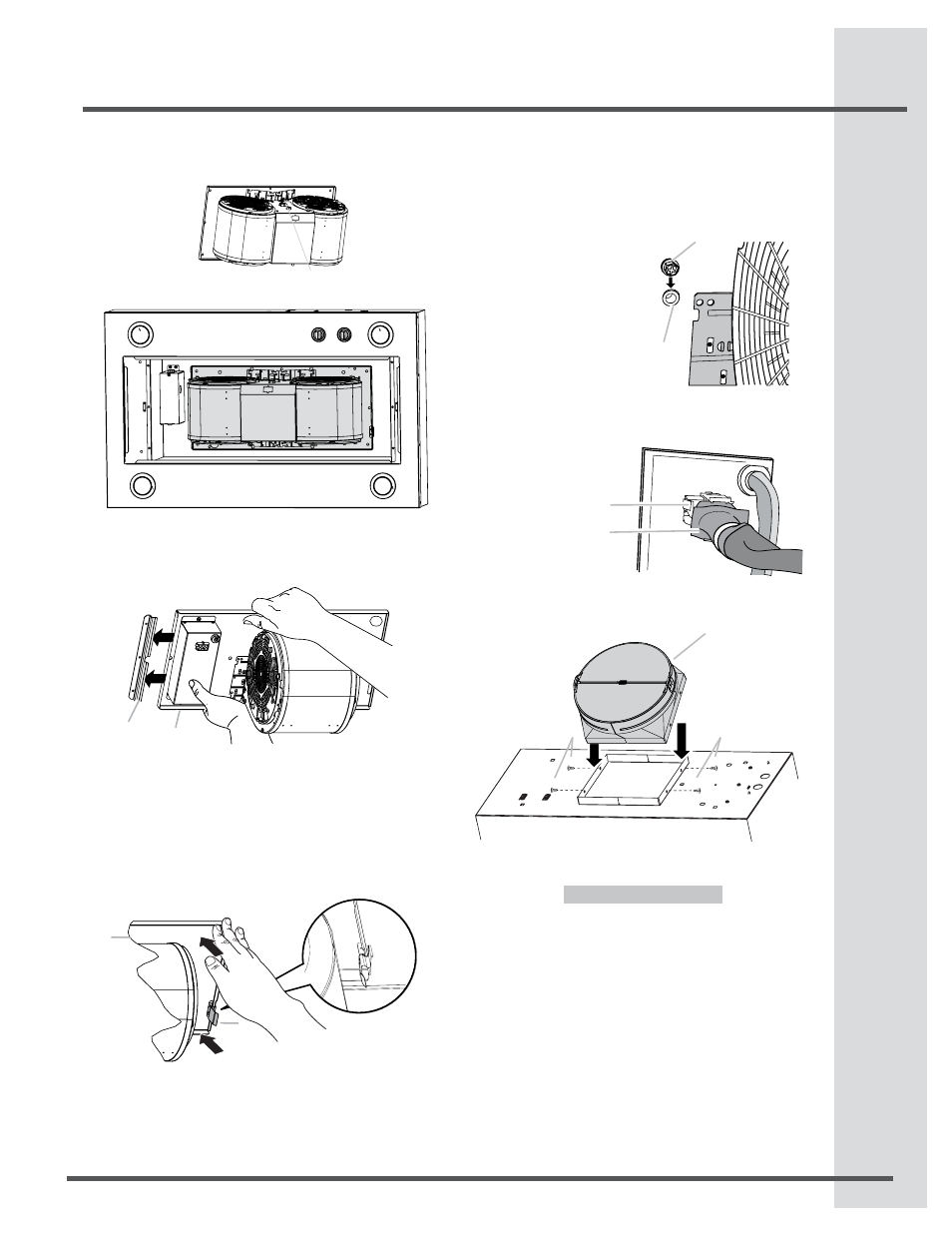

Pour installer le système moteur, glisser le rebord
gauche de la plaque de montage sous le support
de montage du moteur.
Pousser l’extrémité de droite de la plaque de
montage du moteur et l’enclencher dans la
languette à ressort.
REMARQUE : La languette à ressort doit être à
l’extérieur de la fente de la plaque de montage.
6.
7.
A
Faire correspondre les trous de la plaque de
montage du moteur avec les écrous à emboîter
servant à fixer le moteur et installer les vis de
6 x 16 mm et les rondelles-freins de 6,4 mm
Relier le connecteur du cordon d’alimentation de
la hotte au connecteur du boîtier de connexion..
Instalez raccord de conduit rond de 10” avec 4 à
4,2 x 8 mm vis de montage.
Continuer à préparer l’emplacement à la page 29.
8.
9.
10.
11.
A. Support de montage du moteur
B. Rebord gauche de la plaque de montage
B
A
A. Plaque de montage du moteur
B. Languette à ressort
A
B
A. Bolt with lock washer
B. Mounting hole
A
B
B
A
A.Raccord de conduit rond de 10”
(25,4 cm) avec clapet anti-retour.
B.
Vis de montage
Installation des Systèmes Moteurs
A.connexion des câbles
Assemblage du moteur dual
A
B B
A. Connecteur du boîtier
de connexion
B. Connecteur du cordon
d’alimentation de la hotte
