Vis de montage
requises
Quatre M8 screws
(17.4mm long)
Taille d’affichage A B C D E F
55"
11.81"
(300mm)
7.87"
(200mm)
18.65"
(474mm)
4.61"
(117mm)
1.61"
(41mm)
3.11"
(79mm)
65"
11.81"
(300mm)
7.87"
(200mm)
22.89"
(582mm)
5.42"
(138mm)
1.61"
(41mm)
3.11"
(79mm)
75"
15.75"
(400mm)
7.87"
(200mm)
25.27"
(642mm)
7.45"
(189mm)
2.00"
(51mm)
4.01"
(102mm)

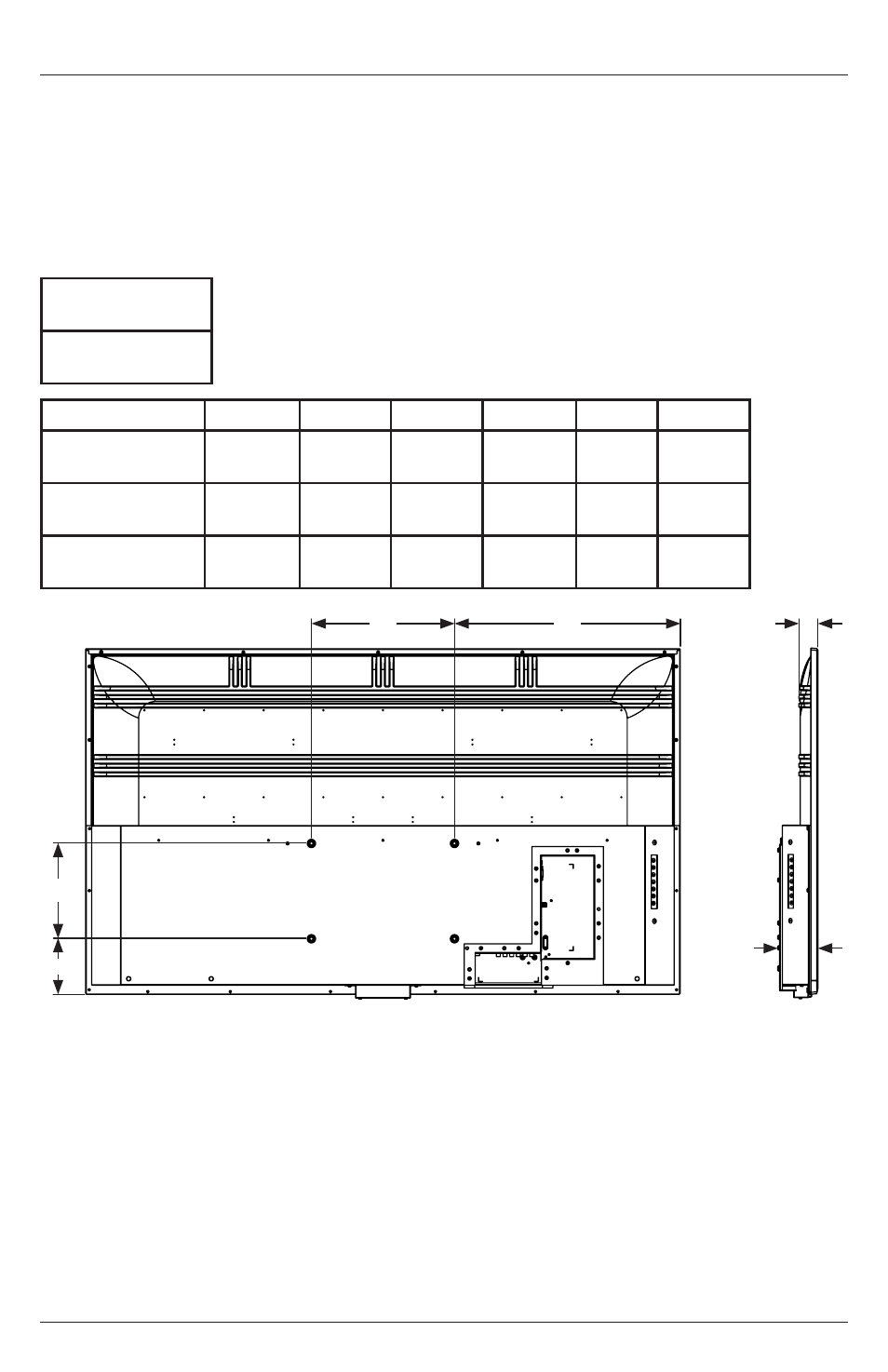

VUE ARRIÈRE VUE LATÉRALE
A
F
C E
Préparation de l’écran pour le montage
Installez les cordons avant de procéder au montage de l’écran. Le panneau d’entrée peut être
obstrué après le montage de l’écran.
Pour votre sécurité, installer uniquement un support de montage extérieur assigné pour l’utilisation
prévue et qui supporte le poids de l’appareil. Pour un montage extérieur, utiliser des supports
de montage respectueux de l’environnement appropriés pour garantir la longévité dans les
environnements hostiles.
Consultez le tableau ci-dessous pour déterminer les spécifications de montage de votre écran:
