Instalacion
Conexión eléctrica
ATENCION !
INSTRUCCIONES PARA LA INSTALACION A TIERRA
ESTE APARATO CONTIENE UNA CAJA DE CONEXIONES CON TRES
CABLES , UNO DE ELLOS (AMARILLO\VERDE) SIRVE PARA INSTALARLO
A TIERRA. PARA PROTEGERSE DEL PELIGRO DE CORTOCIRCUITO EL
CABLE AMARILLO\VERDE TIENE QUE ESTAR CONECTADO AL CABLE
DE TIERRA DEL SISTEMA ELECTRICO DE SU CASA Y DE NINGUNA
MANERA HAY QUE CORTARLO O QUITARLO.
Atención : corte la corriente del cuadro eléctrico antes de conectar el aparato.
Es necesario un circuito derivado a 120VAC, 15 AMP
16. Quite el knockout y coloque el tubo protector ( ½”) en la caja de conexiones
eléctricas..
17. Coja 3 cables; uno negro , otro blanco otro verde ( # 16AWG) e introdúcalos
en el tubo ” del cuadro elèctrico a la caja de conexiones.
18. Conecte el cable eléctrico negro del cuadro al cable negro o rojo de la caja de
conexiones , el blanco con el blanco y el verde con el armarillo\verde. figura n.
6.
19. Cierre la tapa de la caja de conexiones. Compruebe todas las lámparas para
asegurarse de que estánt todas bien sujetas en sus respectivos portalámpara.
Conecte la corriente del cuadro eléctrico Compruebe que las lámparas y el motor
funcionen bien siguiendo las instrucciones del capítulo de uso y cuidados de
este manual. Instale los filtros.
Montaje final
20. Monte la chimenea como aparece indicado en la figura n. 3
21. Asegúrese de que el propietario posea este manual.
Alternativa – instalación con techo bajo.
La campana se puede montar solamente con la chimenea inferior para disminuir su
altura total.
Para que la chimenea deslice hacia abajo y ocupe la parte superior de la campana,
la escarpia de sujeción hay que montarla ¼” por debajo del techo .
El espacio que queda arriba de la chimena puede cubrirlo con un trozo fino de ¼”
de compensado que hay que cortar para introducirlo en la sección de la chimenea
para que coincida con el techo. Corte la cinta adesiva de goma adjunta con la
campana en 4 partes iguales
Pegue dos trozos de cinta adesiva en cada lado de la escarpia para el techo. Figura
n.7
Introduzca la chimenea inferior en su sitio alrededor de la escarpia para el techo.
Salida de aire posterior.
Tiene que instalar un tubo angular de 90° justo encima de la campana. Por razones
prácticas se podría utilizar una sujeción similar ala que aparece en la figura 4.

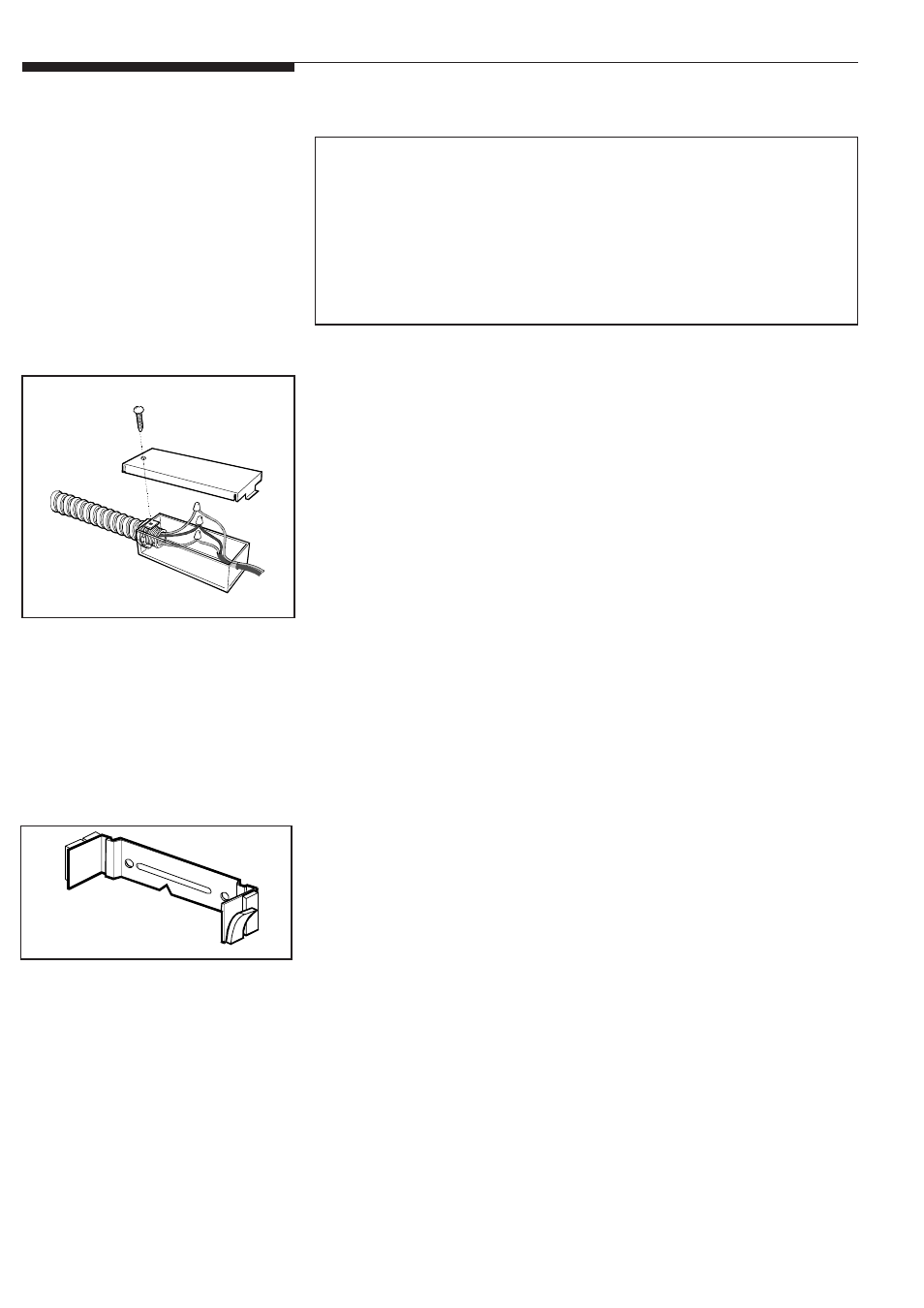

Figura 6
