Instalacion
HAY QUE UTILIZARLA SOLAMENTE PARA INSTALACION FIJA.
NO HAY QUE INSTALARLA ENCIMA DE REJILLAS DE GAS.
POR FAVOR, LEA COMPLETAMENTE LAS INSTRUCCIONES ANTES DE REALIZAR LA INSTALACION
LA INSTALACION TIENE QUE ADECUARSE A LAS NORMAS LOCALES.
IMPORTANTE: Conserve estas instrucciones para el Inspector local de la Electricidad.
INSTALADOR: Por favor deje estas instrucciones del aparato para que las pueda usar el propietario.
PROPIETARIO: Por favor conserve estas instrucciones para posibles consultas.
Advertencia de seguridad: apague el circuito eléctrico de entrada de la corriente y apague el cuadro eléctrico antes de
conectar el aparato.
Requisitos: 120V AC, 60Hz. 15 o 20 A.
Peso: 42 lbs
Diámetro para la abrazadera de transición 6
Diámetro del tubo de aspiración 6
Dimensiones
Indicaciones que hay que tener en cuenta antes de instalar la
campana.
1. Para una mayor aspiración use un conducto de salida del aire recto o use el
menor número posible de curvas.
ATENCION: El aparato tiene que expulsar el aire al exterior.
2. Si está permitido en su zona use solamente tubos de metal flexible para conectar
el tubo a la junta de transición.
3. Las instalaciones con el FRIO tendrían que incluir una válvula de no retorno
posterior adjunta para reducir la cantidad posterior de aire frío y un interruptor
térmico no metálico para reducir la conductividad de la temperatura externa en
el interior del tubo.
La válvula de no retorno tendría que que estar en la parte de entrada del aire frío
del interruptor térmico. El interruptor tendría que estar situado lo más cerca
posible o donde el entubado entra en contacto con la parte caldeada de la casa.
4. La distancia de la campana a la encimera no aparece regulada de antemano.
Cuanto m-0s cerca está la campana a la encimera, mayor es la capacidad de
aspiración de los humos y grasas. Nosotros recomendamos que se instale la
campana a una distancia de 30 o-36 de la encimera.
Una distancia inferior podría resultar incómoda a personas altas o si se usan
recipientes altos.
Compruebe la altura del techo de la casa y la altura máxima de la campana antes
de elegir su su campana.

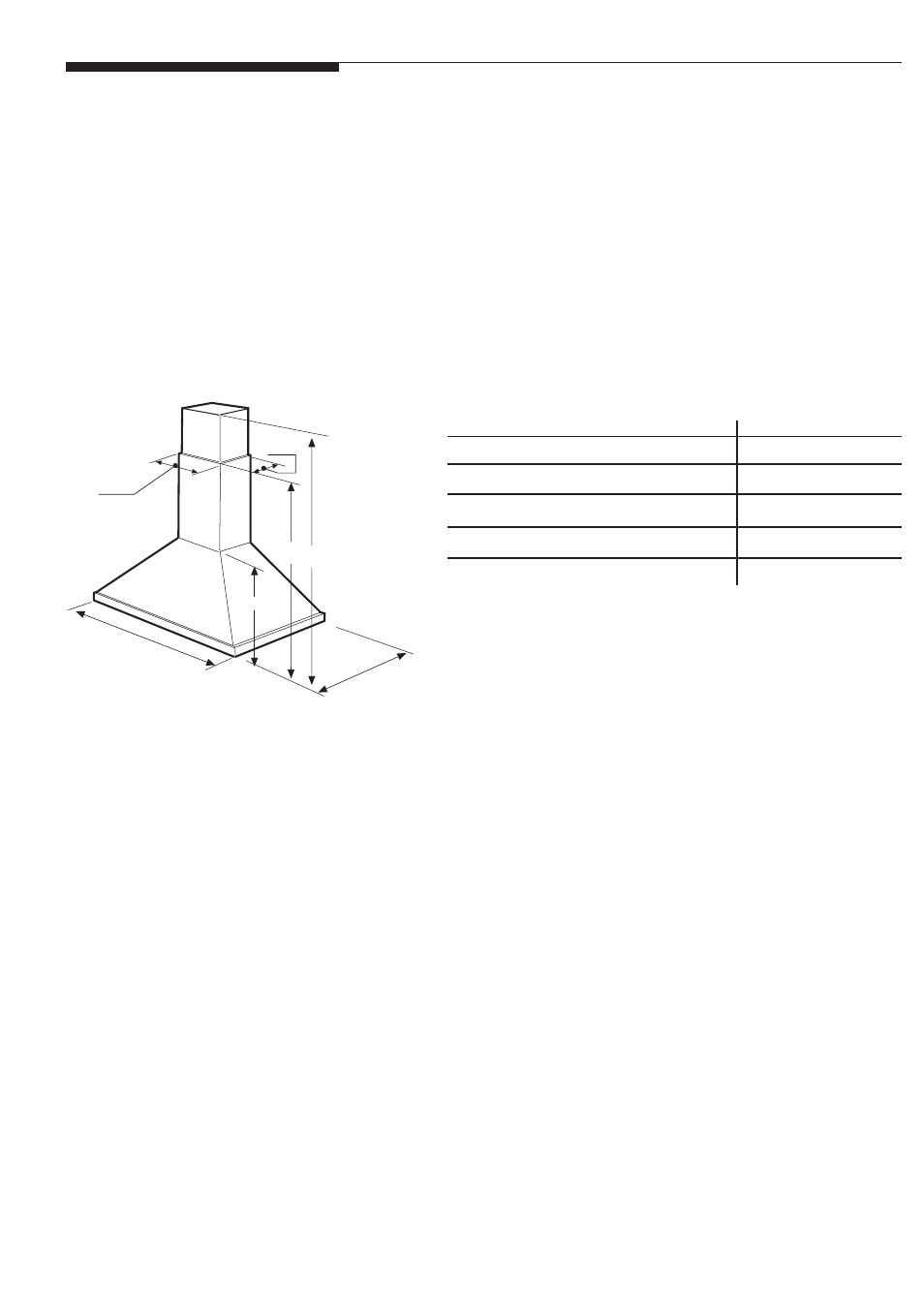

Figura 1*
Nota : todas las dimensiones son
en pulgadas.
* Las dimensiones son desde la
base de la campana hasta el
techo e incluyen la alteza
requerida para la instalación.
Dimensiones
A (Ajuste de la altura.) *
33
7
/
16
- 42
3
/
8
B (Altura mínima con una chimenea)*
26
W (Anchura)*x D (Longitud)*
8
3
/
16
x 6
7
/
8
AA ( Ajuste de la altura de la chimenea )
23
7
/
16
- 32
15
/
16
BB (Altura mínima de la chimenea)
16
20
1/4
"
36"
9
15/16
"
A
B
8
3/16
"
6
7/8
"
