17
Installation
Branchement au réseau d’alimentation électrique
AVERTISSEMENTS!
INSTRUCTIONS POUR LE BRANCHEMENT ÉLECTRIQUE DE TERRE
LE PRÉSENT APPAREIL EST ÉQUIPÉ D’UNE BOÎTE DE CONNEXION
ÉLECTRIQUE ÉQUIPÉE DE 3 FILS, DONT UN (VERT/JAUNE) EST DESTINÉ
À LA CONNEXION DE TERRE DE L’APPAREIL.
POUR LA PROTECTION CONTRE LE RISQUE DE CHOCS ÉLECTRIQUES,
LE FIL VERT ET JAUNE DOIT ÊTRE CONNECTÉ AU FIL DE TERRE DE
L’INSTALLATION ÉLECTRIQUE DOMESTIQUE ET IL NE DOIT PAS – POUR
QUELQUE RAISON QUE CE SOIT – ÊTRE COUPÉ OU ENLEVÉ.
Avertissement: Avant de préparer les connexions électriques, interrompre le circuit
d’alimentation du panneau de commande. Alimentation requise: 120 V C.A., 15 ou
20 Amp.
16. Retirer la partie prédécoupée et installer le connecteur de la conduite (1/2") dans
la boîte de connexion.
17. Installer les 3 fils noir, blanc et vert (#16AWG) dans la conduite de 1/2" entre le
panneau de commandes et la boîte de connexion.
18. Connecter le fil noir du panneau de commandes au fil noir ou rouge de la boîte
de connexion, le fil blanc au fil blanc et le fil vert au fil vert/jaune (Figure 6).
19. Fermer le couvercle de la boîte de connexion. Contrôler toutes les lampes pour
vérifier qu’elles soient correctement fixées aux douilles correspondantes.
Activer l’alimentation du panneau de commandes. Contrôler les lampes et le
fonctionnement du rotor de ventilation, en suivant les instructions fournies dans
la section Emploi et Entretien du présent manuel. Installer les filtres.
Montage final
20. Installer la couverture de la conduite, comme décrit dans la Figure 3. Ne pas
oublier de laisser le présent manuel à disposition du propriétaire.
21. Ne pas oublier de laisser le présent manuel à disposition du propriétaire.
Installation alternative avec hauteur réduite par rapport au
plafond:
Il est également possible d’installer la hotte uniquement avec la partie inférieure de
la couverture de la conduite, de façon à réduire la hauteur totale de l’installation. Pour
faire en sorte que la couverture de la conduite descende pour s’insérer sur la partie
la plus haute de la hotte, il faut monter la bride à une distance de 1/4" par rapport
au plafond.
L’espace obtenu sur la partie la plus haute de la cheminée peut être remplie avec
un élément en contre-plaqué ayant une épaisseur de 1/4”, qui sera coupé en fonction
de la section interne de la couverture de la cheminée avec finition parfaitement
alignée avec le plafond.
Couper le ruban adhésif fourni avec la hotte en 4 parties ayant la même longueur.
Fixer deux bandes de ruban adhésif de chaque côté de la bride au plafond (Figure
7).
Encliqueter la couverture de la conduite sur la bride.
Évacuation arrière:
Il est possible d’installer un coude à 90° immédiatement au-dessus de la hotte.
Afin de garantir l’efficacité du fonctionnement, nous conseillons d’effectuer un
montage analogue pour l’évacuation verticale illustrée dans la Figure 4.

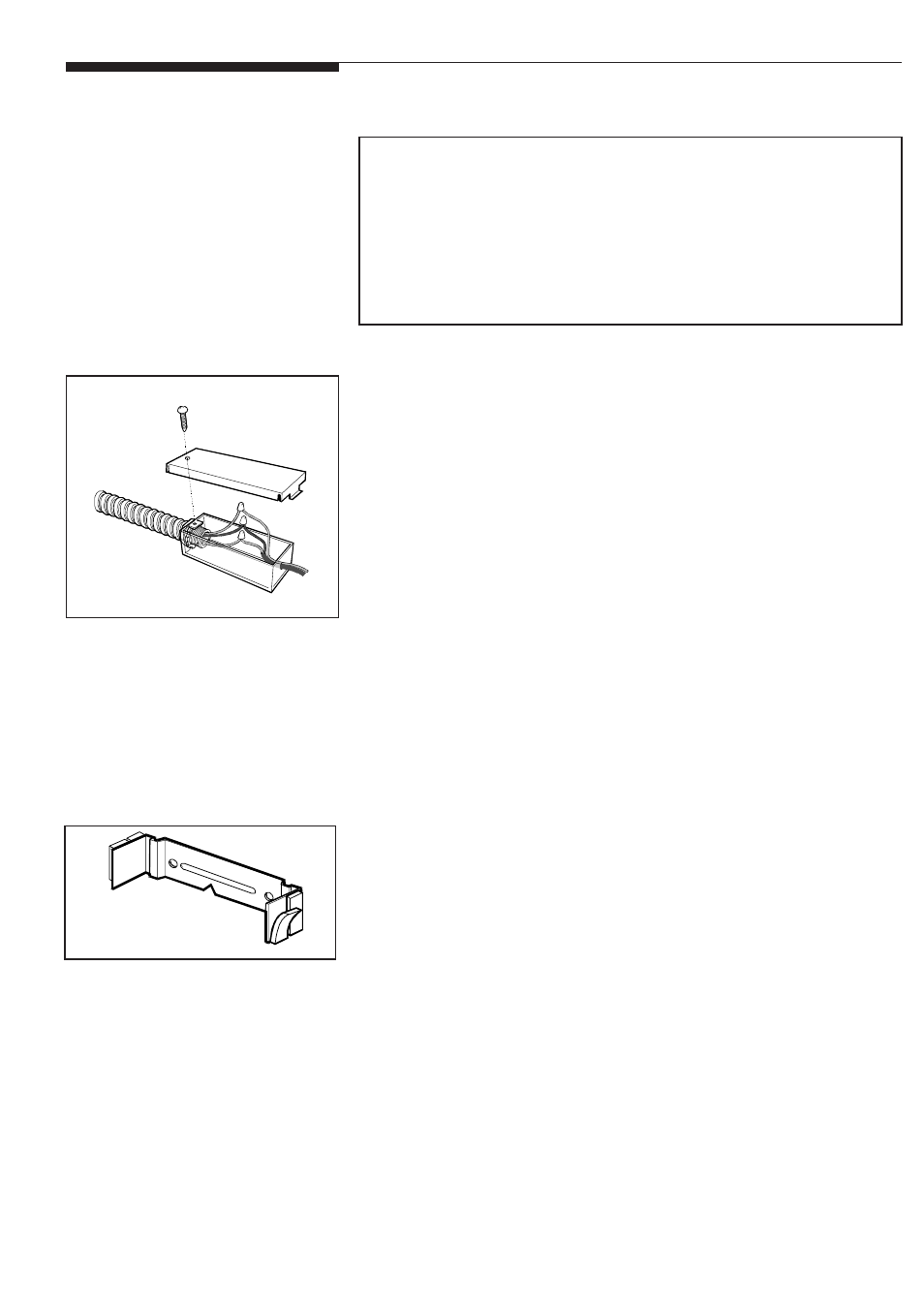

Figure 6
Figure 7
