25
Instalacion
Instalación del aparato:
11. Instale la escarpia arriba de la campana si la han quitado para trasnsportar el
aparato..
12. Cuelque la campana con dos ganchos de sujeción que pasen por los cortes
rectangulares colocados en la parte posterior de la campana.
13. Nivele el aparato utilizando un nivelador de carpintero de un lado a otro del fondo
d ela campanay de los tornillos de nivelado en los cortes rectangulares..
14. Sujete la campana con 2 tornillos en la parte inferior y 2 tornillos en la parte
superior de la misma vea fig n.5

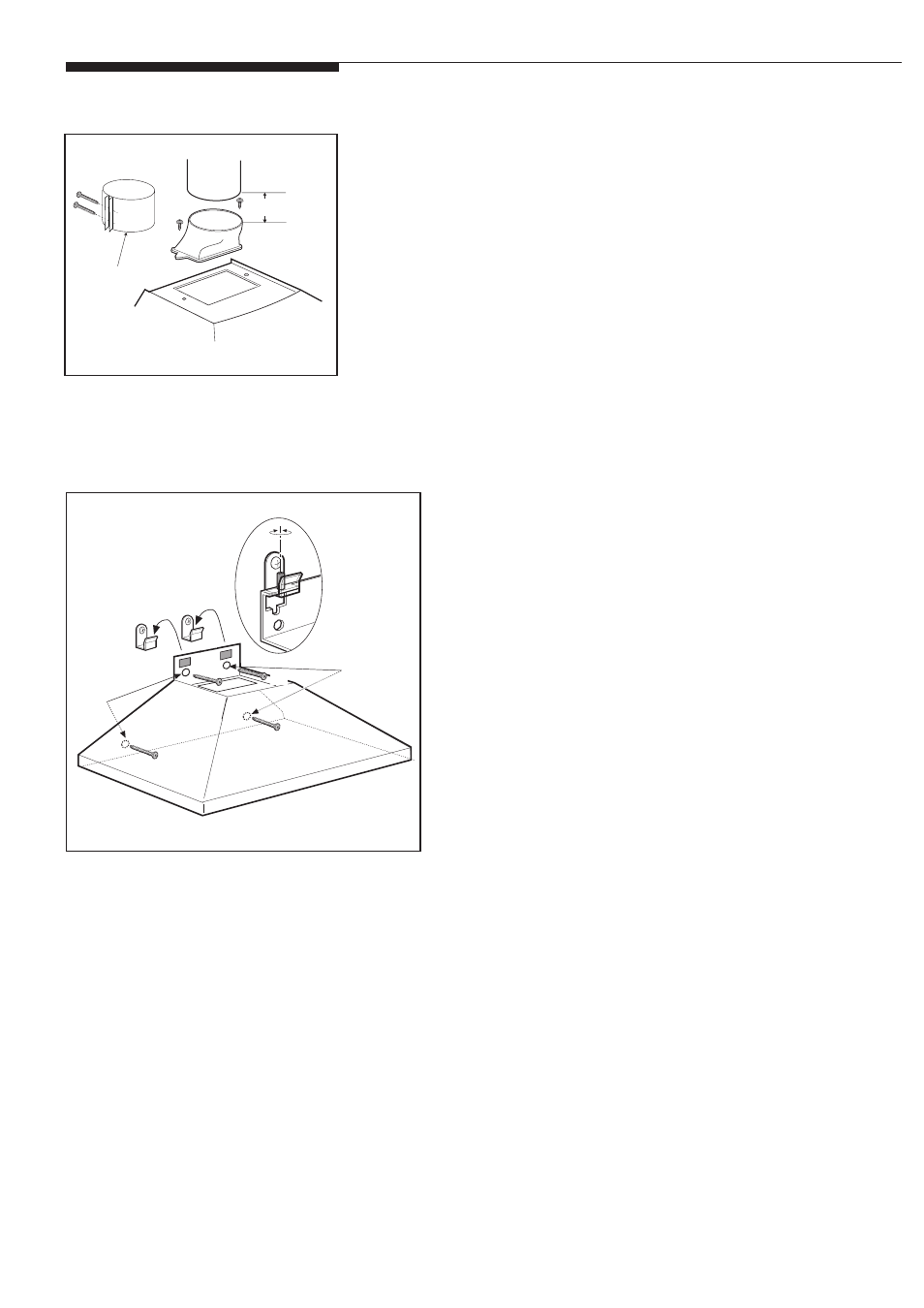

15. Coloque la chimenea ( figura n.4 )
Nota: para realizar las labores de mantenimiento del motor, deje un espacio
mínimo de 1” entre la parte superior de la junta de transición y el metal del tubo
y cubra el espacio con una chapa enrollada en la junta y en el tubo. Coloque los
tornillos de la chapa de manera que se introduzcan en el ángulo de la chimenea.
Sujete la chapa a la junta y al tubo utilizando 3 tornillos especiales para metal
en cada uno..
Tape todo con cinta adesiva.
Nota: No utilice nunca tubos más pequeños que la junta.
Starting
Collar
1"
13
Figura 4
Figura 5
