14
20
1/4
"
36"
9 15/16 "
A
B
8 3/16 "
6 7/8 "
Installation
UNIQUEMENT POUR EMPLOI RÉSIDENTIEL.
NE PAS INSTALLER SUR LES GRILLES AVEC CHAUFFAGE AU GAZ.
AVANT D’UTILISER L’APPAREIL, LIRE ATTENTIVEMENT LES PRÉSENTES INSTRUCTIONS.
L’INSTALLATION DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX REGLEMENTS LOCAUX.
IMPORTANT: Conserver les présentes instructions pour l’emploi destinées à l’Inspecteur de la société électrique.
INSTALLATEUR: Conserver avec l’appareil les présentes instructions pour l’emploi destinées au propriétaire.
PROPRIÉTAIRE: Conserver les présentes instructions pour toute éventuelle consultation à l’avenir.
Avertissements concernant la sécurité: Avant d’effectuer le branchement de l’appareil, couper le circuit d’alimentation et
bloquer le panneau de commandes.
Alimentation requise: 120 V C.A., 60 Hz. 15 ou 20 A
Poids: 42 lbs
Diamètre de raccordement: 6”
Diamètre requis pour la conduite d’évacuation: 6”
Dimensions
Avant d’effectuer l’installation de la hotte
1. Afin d’obtenir une efficacité maximum d’évacuation de l’air, utiliser une conduite
linéaire ou réduire au maximum le nombre des coudes présents.
ATTENTION: Évacuer l’air de l’unité exclusivement à l’extérieur de l’édifice.
2. Utiliser des canalisations flexibles en métal, si autorisées dans votre région,
uniquement pour connecter la conduite rigide directement aux dispositifs de
raccordement.
3. Les équipements installés dans des régions au CLIMAT FROID doivent avoir un
clapet de retenue des fumées pour réduire au maximum l’écoulement de l’air froid
de retour, outre à une protection thermique non métallique pour minimiser
l’influence de la température externe à travers le réseau des canalisations. Il est
opportun d’installer le clapet sur le côté de l’air froid de la protection thermique
et de placer la protection le plus près possible du point d’entrée des canalisations
dans la partie réchauffée de l’édifice.
4. La hauteur pour l’installation de la hotte sur le plan de la cuisine doit être établie
en fonction des exigences de l’utilisateur. Plus la hotte sera placée en bas, par
rapport à la cuisine, plus l’aspiration des vapeurs et des odeurs de cuisson, de
la graisse et de la fumée sera efficace. Nous recommandons d’installer la hotte
à une hauteur de 30-36" par rapport au plan de cuisson. Une installation à une
hauteur inférieure pourrait se révéler inconfortable pour les personnes très
grandes et peu pratique lors de l’emploi de récipients particulièrement amples.
Avant de choisir la hotte, vérifier la hauteur du plafond et la hauteur maximum
utilisable par rapport à la hotte.

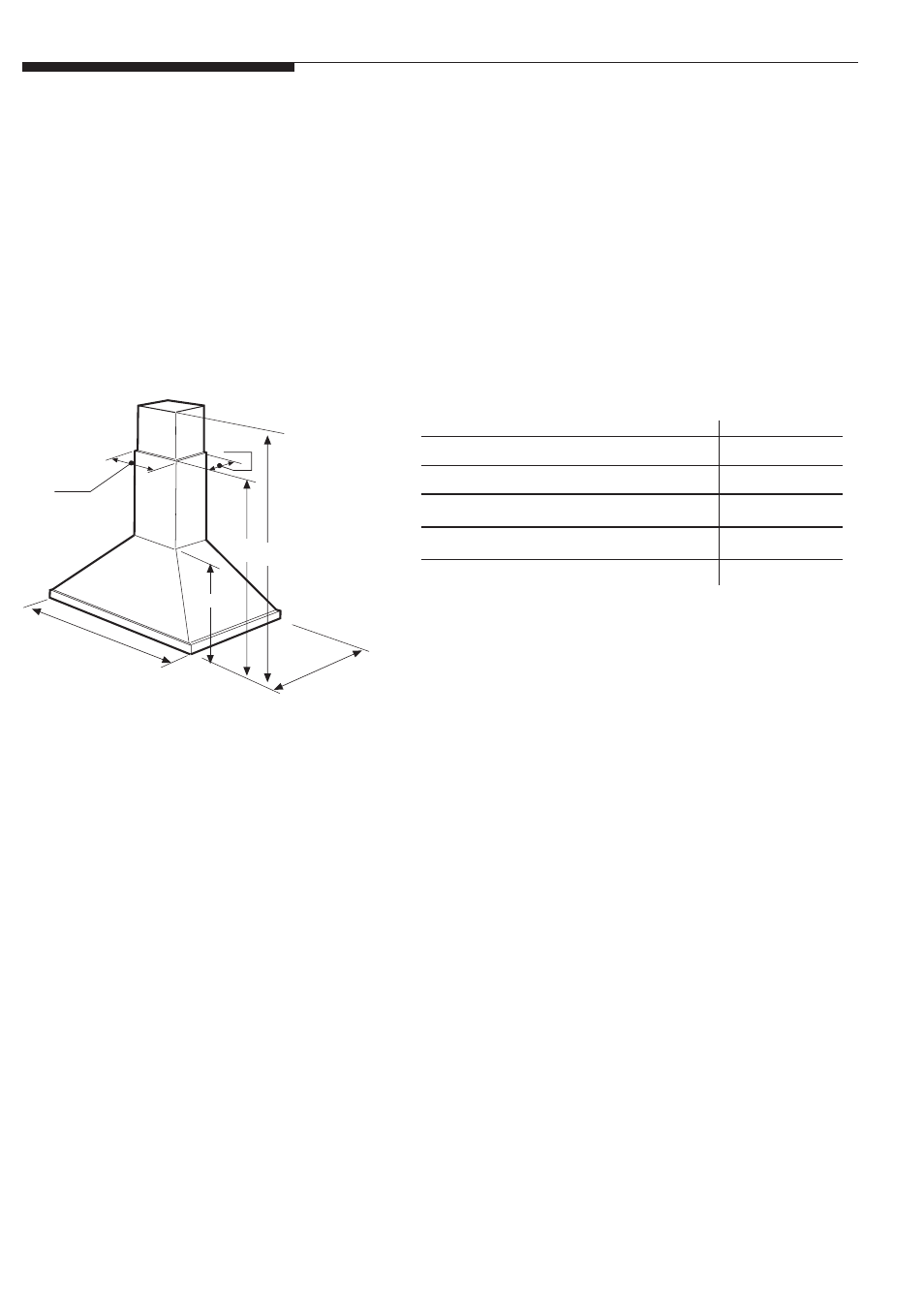

Figure 1*
Remarque: Toutes les
dimensions sont exprimées en
pouces.
* Les dimensions sont calculées
en partant de la base de la hotte
jusqu’au plafond et elles
comprennent l’espace libre
requis pour l’installation.
Dimensions
A (Intervalle de réglage hauteur)* 33 7 /
16
- 42 3 /
8
B (Hauteur minimum avec une seule couverture)* 26
W (largeur) x D (profondeur)
8 3 /
16
x 6 7 /
8
AA (Hauteur réglable couverture) 23 7 /
16
- 32 15 /
16
BB (Hauteur minimum couverture) 16
