Installation
Préparation de la surface de montage (placoplâtre)
1. Choisir une hauteur pour le montage pratique pour l’utilisateur et marquer cette
dernière sur la paroi, derrière le plan de cuisson.
2. Marquer l’axe du plan de cuisson et tracer une ligne verticale allant du fond de
la hotte jusqu’au plafond.

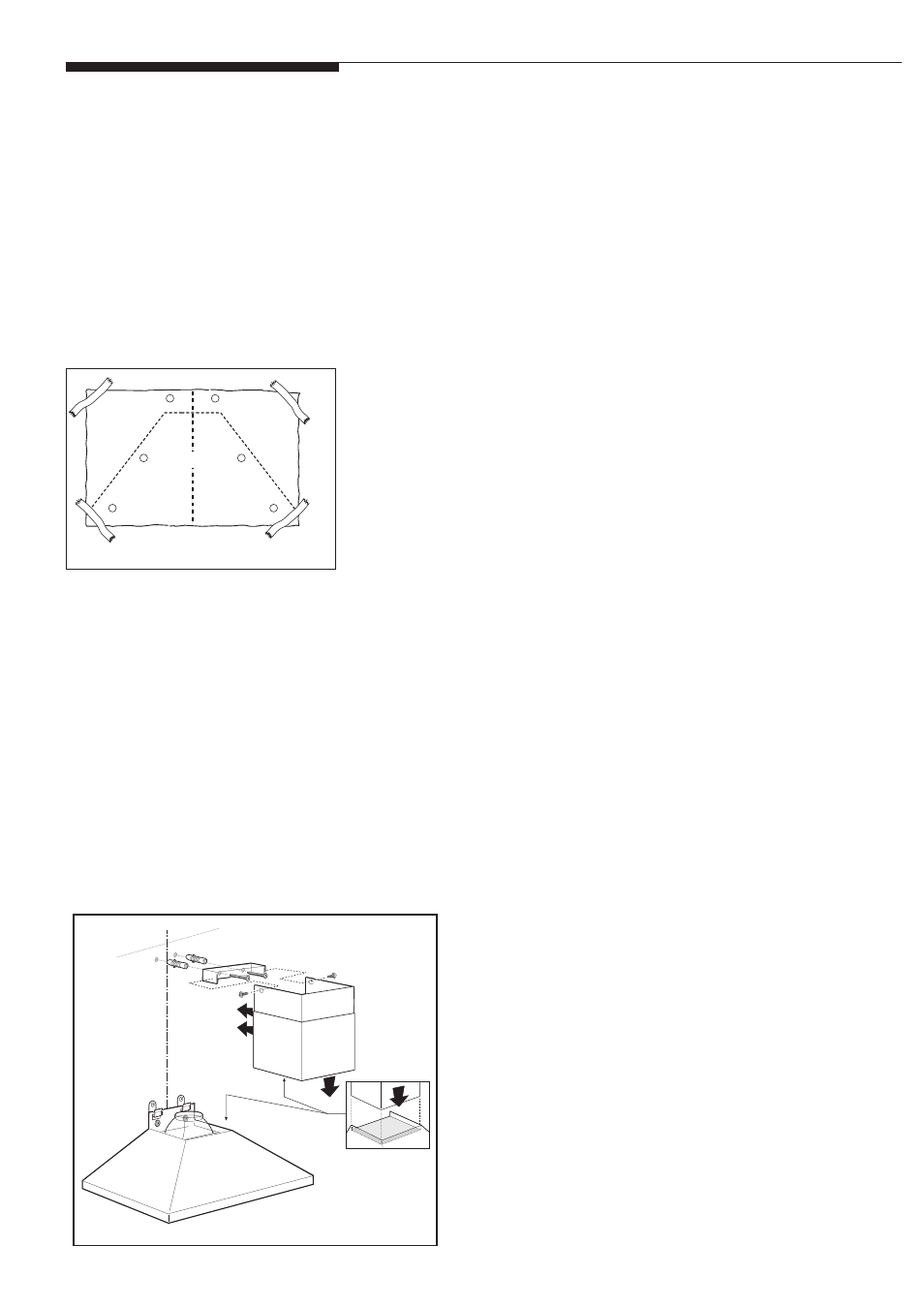

3. Fixer le gabarit de perçage avec du ruban adhésif, en faisant correspondre l’axe
du plan de cuisson avec le fond de la hotte, comme illustré dans la Figure 2.
4. À travers le gabarit de perçage, marquer au milieu les 6 positions de fixation
contre la paroi, puis retirer le gabarit.
5. Marquer une ligne horizontale sur la paroi, à une distance de 1” au-dessus de
la position de fixation la plus élevée et à 1” au-dessous de la position de fixation
la plus basse.
6. Localiser les couples du châssis derrière le placoplâtre en tapotant légèrement
la paroi ou en utilisant un «chercheur de châssis» spécial. Marquer au milieu
tous les couples du châssis, en traçant une ligne verticale à droite et à gauche
de la position de fixation marquée.
Remarque: Deux des six positions marquées doivent recouvrir au moins 2
couples du châssis, d’un côté à l’autre.
7. Percer le placoplâtre le long des lignes marquées. Installer 2 des 6 positions
marquées entre les couples du châssis en les maintenant parfaitement alignées
avec le côté avant du couple. Veiller à ce que toutes les vis de montage soient
ancrées au bois dans lequel elles ont été introduites. Reconstruire le placoplâtre
puis effectuer le finissage.
8. Marquer l’axe du plan et le fond de la hotte en correspondance du même point
précédemment marqué puis fixer le gabarit de perçage contre la paroi avec du
ruban adhésif, comme décrit au point 3.
9. Fixer 2 crochets de montage avec des vis à bois (pièces fournies avec les outils
de montage) en correspondance des points marqués sur le gabarit, puis retirer
le gabarit de la paroi.
10. En utilisant les dispositifs d’ancrage fournis, installer la bride de support pour la
couverture de la conduite contre la paroi, en la maintenant parfaitement alignée
avec la bride (voir Figure 3).
Figure 2
CL
16
16
Figure 3
Outils requis pour l’installation
Tournevis
(vis à tête plate, pozidrive n°2 et torx 10)
Clé pour vis Allen 4mm.
Perceuse électrique avec mèche
hélicoïdale de Ø 10 mm
