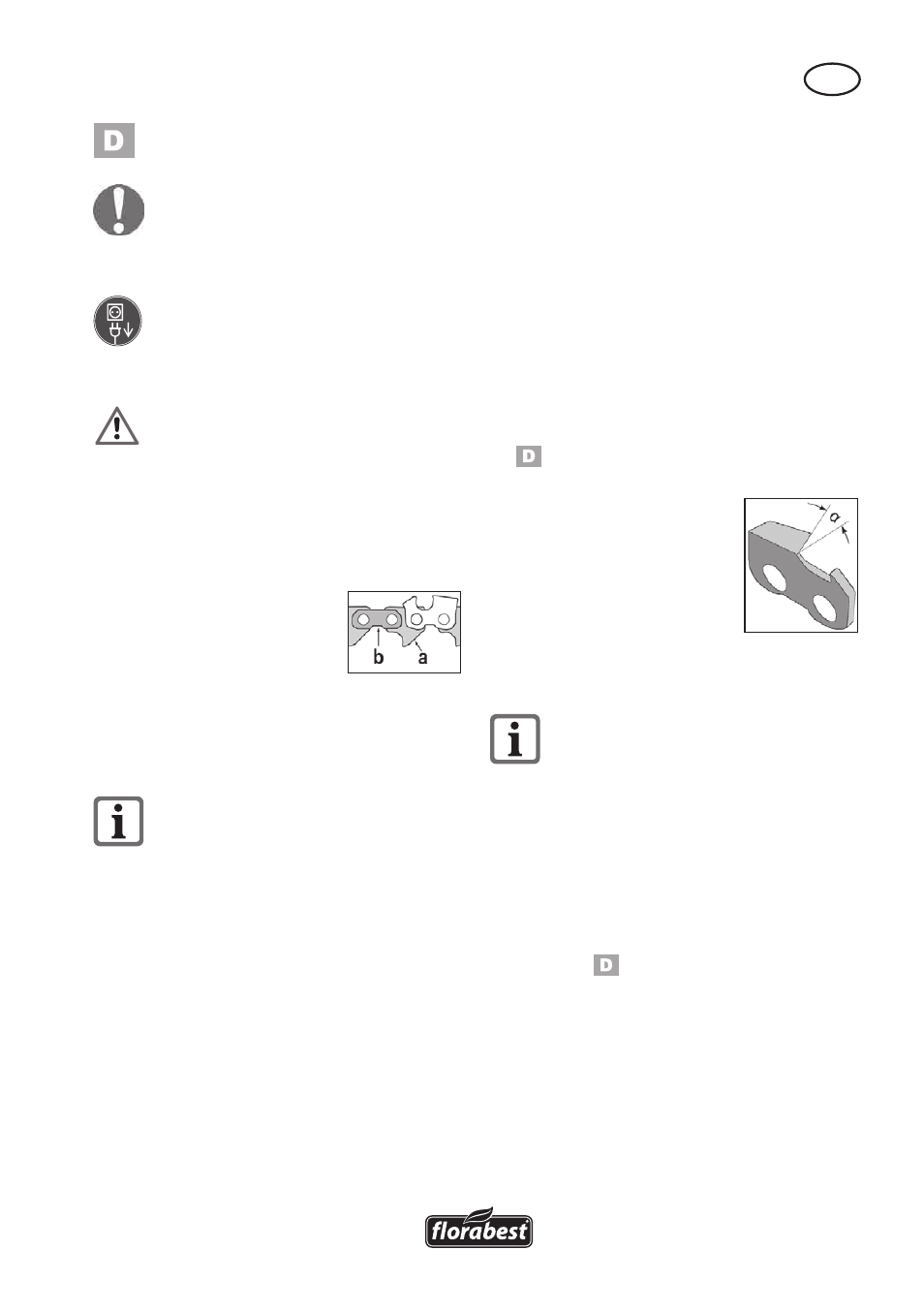

83

SK

Ostrenie reťaze píly

Pri práci v prašnom prostredí sa

postarajte, aby vetracie mriežky

zostali voľné. (pozri „Údržba a čis-

tenie“).

Pri zablokovaní prístroj vypnite a

vytiahnite elektrickú zástrčku. Až

potom odstráňte zablokovanie.

Nesprávne naostrená reťaz

píly môže viesť k poškodeniu

reťaze a tá spätne ohrozuje

pílu! Dbajte na presné nasta-

venie reťaze.Dodržujte správ-

ny uhol ostrenia a najmenšie

miery reťaze píly.Odstráňte

čo najmenšie množstvo mate-

riálu. Neostrite

hnacie a spojova-

cie diely (a+b),

inak sa reťaz

môže roztrhnúť.

Pri nedodržaní pokynov hrozí

nebezpečenstvo poranenia re-

ťazovou pílou.

Pokyny k ostreniu

• Pred ostrením vyčistite pílovú reťaz. Od-

stráňte zvyšky dreva s obsahom oleja

resp. zvyšky oleja pomocou štetca ale-

bo čistiacej handry.

• Po ostrení musia byť všetky rezné diely

rovnako dlhé a široké.

• Reťaz je opotrebovaná a musí sa vyme-

niť za novú, pokiaľ má rezný zub len

ca. 4mm.

Vloženie pílovej reťaze:

1. Na otvorenie vodiacej lišty reťaze

otočte upínaciu páku (13) proti pohybu

hodinových ručičiek. K tomu sa musí

upínacia páka viesť viackrát späť do

východiskovej polohy.

Na odblokovanie upínacej páky vy-

tiahnite upínaciu pásku smerom von a

nechajte ju po spätnom vedení zaskočiť

znova do východiskovej polohy.

2. Vložte reťazovú pílu do vodiacej lišty

reťaze (7). Rezné hrany musia ukazovať

k brúsnemu kotúču (18).

3. Vyklopte doraz reťaze (15) smerom

dole a ťahajte reťaz píly smerom doza-

du natoľko, až bude ostriaci rezací zub

(27) dosadať na doraz (pozri obrázok



).

Nastavenie uhla ostrenia:

4. Uvoľnite zaisťovaciu skrut-

ku (10) a nastavte na

otočnom tanieri upínacej

jednotky reťaze (12) po-

trebný uhol ostrenia α na

základe stupnice (11).

Zaisťovaciu skrutku znova utiahnite.

Uhol brúsenia nastavte podľa úda-

jov výrobcu.

Nastavenie dorazu:

5. Pohybujte brúsnou hlavou (2) na rukovä-

ti (4) pri vypnutom motore nadol.

6. Pomocou nastavovacej skrutky pre po-

suv reťaze (14a) veďte rezací zub (27)

na brúsny kotúč (18), až bude rezací

zub dosadať na brúsnom kotúči (pozri

obrázok

‚

). Zabezpečte nastavo-

vaciu skrutku (14a) pomocou nastavo-

vacej matice (14b).

7. Zaistite články reťaze vo vodiacej lište

reťaze (7) otočením upínacej páky (13)

v smere pohybu hodinových ručičiek

(pozri 1.).

8. Nastavte hĺbkový doraz pomocou

nastavovacej skrutky (6a) tak, aby sa

brúsny kotúč (18) dotýkal základu zubu
