26

PL

następnie puścić po powrocie w poło-

żenie wyjściowe, aby została zabloko-

wana w tej pozycji.

2. Włóż łańcuch tnący do prowadnicy

łańcucha (7). Ostrza muszą być skiero-

wane w stronę ściernicy (18).

3. Opuść ogranicznik łańcucha (15) i

pociągnij łańcuch tnący do tyłu na tyle,

by przeznaczony do naostrzenia ząb

(27) dotknął ogranicznika (patrz rys.



).

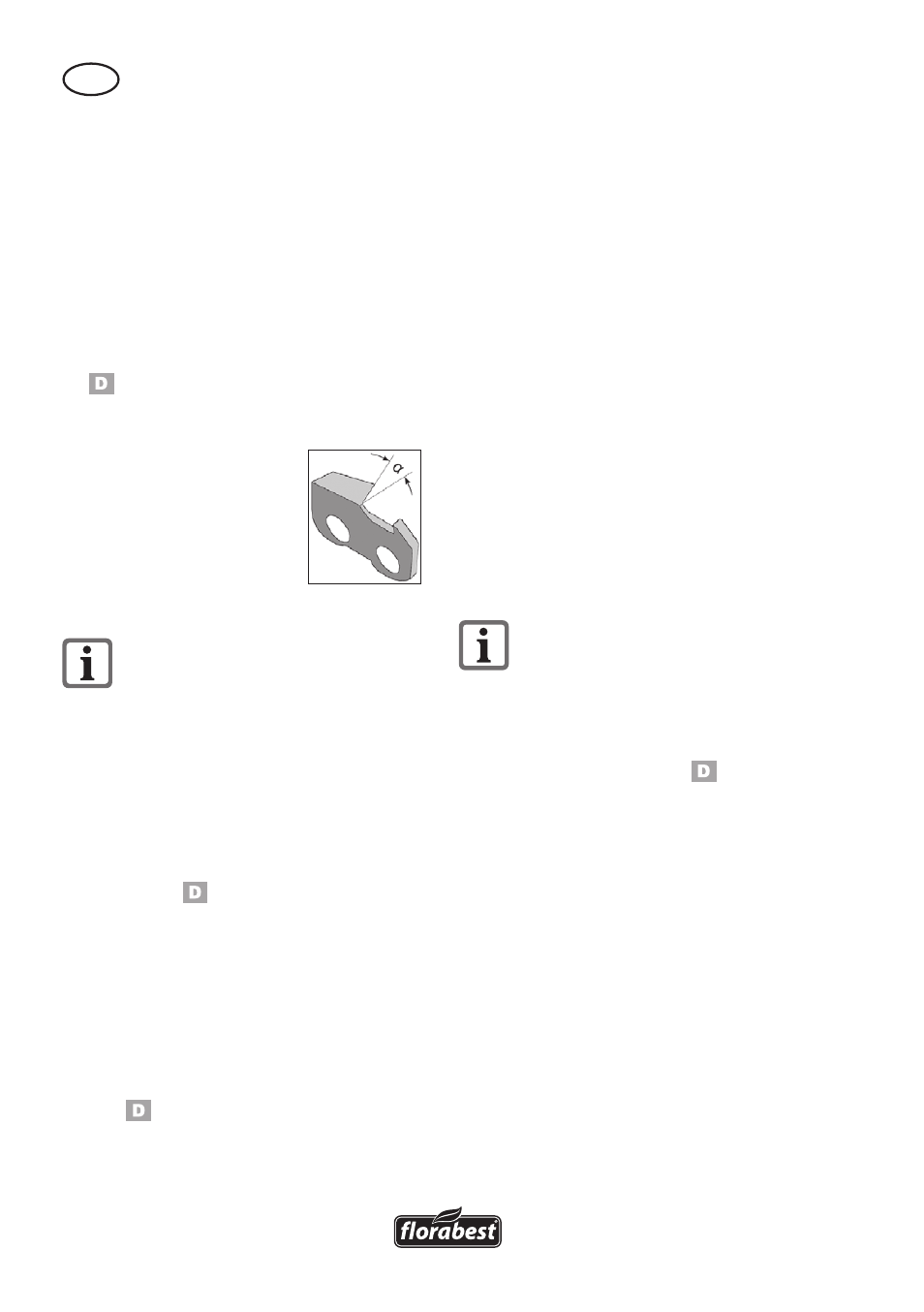

Ustawianie kąta ostrzenia:

4. Poluzuj śrubę ustalającą

(10) i używając tarczy

obrotowej napinacza

(12) ustaw prawidłowy

kąt ostrzenia α na po-

działce (11).

Dokręć śrubę ustalającą.

Kąt ostrzenia ustawić zgodnie z

zaleceniami producenta.

Regulacja ogranicznika:

5. Przesuwaj głowicę szlifierską (2) na dół

przy wyłączonym silniku, trzymając za

uchwyt (4).

6. Używając śruby nastawczej posuwu

łańcucha (14a) dosuwaj ząb (27) do

ściernicy (18), aż ząb dotknie ściernicy

(patrz rys.

‚

). Zabezpiecz śrubę

nastawczą (14a) nakrętką (14b).

7. Ustal ogniwa łańcucha w prowadnicy

łańcucha (7), obracając dźwignię mo-

cującą (13) w kierunku ruchu wskazó-

wek zegara (patrz 1.).

8. Ustaw zderzak pionowy przy pomocy

śruby nastawczej (6a) tak, by ściernica

(18) dotknęła podstawy zęba (patrz

rys.

‚

). Zabezpiecz głębokość

ostrzenia nakrętką (6b).

Ostrzenie:

9. Wyłącz urządzenie (patrz „Włączanie

i wyłączanie”).

10. Delikatnie naciskając uchwyt (4)

opuszczaj ściernicę (2) i naostrz ząv

(27).

Ściernica (18) nie może być hamo-

wana do momentu całkowitego za-

trzymania. Aby uniknąć tej sytuacji,

zmniejszaj dostatecznie wcześnie siłę

docisku.

11. Aby przesunąć łańcuch, wyłącz urzą-

dzenie.

Poluzuj dźwignię mocującą (13) i za-

mocuj następne przeznaczone do na-

ostrzenia ogniwo łańcucha używając

wyregulowanego ogranicznika (15) i

dźwigni mocującej w prowadnicy łań-

cucha (7).

Najpierw naostrz zęby jednej

strony łańcucha. Teraz zmień kąt

ostrzenia i naostrz zęby drugiej

strony.

Kontrola odległości ogranicznika

głębokości (patrz rys.

ƒ

):

Tnącymi częściami łańcucha są ogniwa

tnące, złożone z zęba tnącego (27) i

wypustu ograniczającego głębokość cię-

cia (28). Różnica wysokości między tymi

dwoma elementami określa odległość

ogranicznika głębokości A.

1. Po co trzecim ostrzeniu sprawdzaj od-

ległość ogranicznika głębokości A pod

kątem zgodności z danymi producenta

łańcucha tnącego.

2. Jeżeli ogranicznik głębokości jest (28)

za wysoki, spiłuj go pilnikiem, a na-

stępnie zaokrągl go lekko. Musi być

zachowany pierwotny kształt.
