69

CZ

Ostření pilového řetězu

Zajistěte při práci v prašném pro-

středí, aby zůstaly ventilační drážky

přístroje volné (viz „Údržba a čiště-

ní“).

Při zablokování přístroj vypněte a

vytáhněte síťovou zástrčku. Až po-

tom odstraňte zablokování.

Nesprávně naostřený pilový

řetěz může vést k poškození

řetězu a zvýšit nebezpečí

zpětného vrhu pily!

Věnujte pozornost přesné re-

gulaci řetězu. Dodržujte

správný úhel ostří a minimál-

ní rozměry pilového řetězu.

Odstraňte pokud možno co

nejméně materiálu.

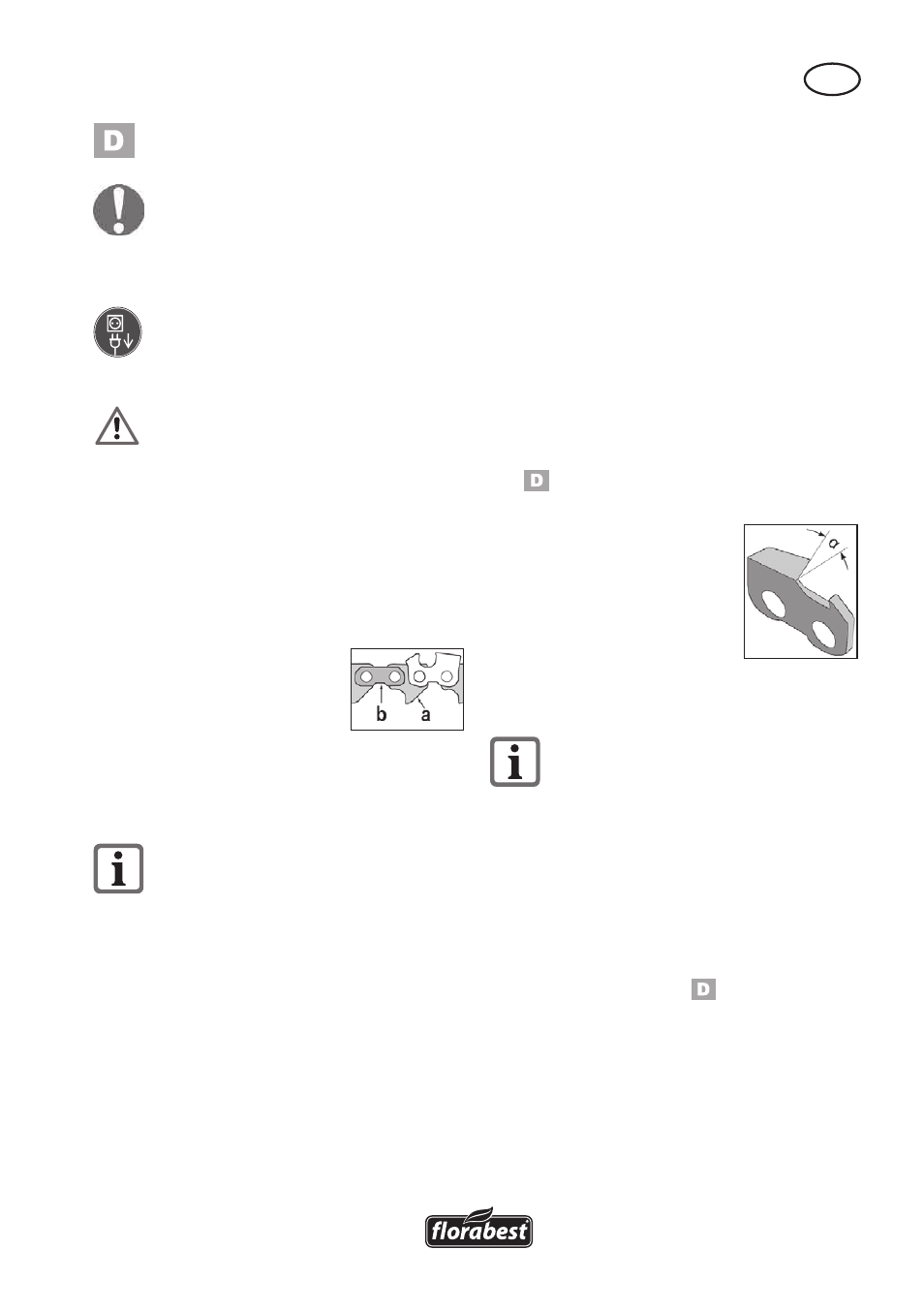

Neostřete do

vodících (a) ani

spojovacích (b)

článků, jinak se

pilový řetěz může

přetrhnout. Při nedodržení

existuje nebezpečí při zachá-

zení s řetězovou pilou.

Pokyny pro ostření

• Před ostřením očistěte pilový řetěz.

Štětcem nebo hadříkem odstraňte na-

olejované zbytky dřeva, příp. zbytky

oleje.

• Po ostření musejí být všechny řezací

články stejně dlouhé a široké.

• Řetěz je opotřebovaný a musí být

vyměněn za nový pilový řetěz, pokud

zůstane již jen cca 4 mm řezáku.

Vložení pilového řetězu:

1. Pro otevření kolejnice pro vedení řetě-

zu otočte upínací páku (13) proti smě-

ru hodinových ručiček. Za tímto účelem

musíte upínací páku několikrát vrátit

zpět do výchozí pozice.

Pro odblokování upínací páky vytáhně-

te páku ven a po vrácení do výchozí

pozice ji nechejte opět zaklapnout.

2. Vložte pilový řetěz do kolejnice pro

vedení řetězu (7). Řezací hrany musí

směřovat k brusnému kotouči (18).

3. Sklopte doraz řetězu (15) směrem dolů

a pilový řetěz táhněte dozadu, dokud

nebude řezací zub (27), který se má

ostřit, doléhat na doraz (viz obrázek



).

Nastavení úhlu ostření:

4. Povolte zajišťovací šroub

(10) a na otočném

talíři jednotky pro upnutí

řetězu (12) nastavte po-

žadovaný úhel ostření α

podle stupnice (11).

Zajišťovací šroub opět utáhněte.

Brusný úhel nastavte podle údajů

výrobce.

Seřízení dorazu:

5. Za vypnutého motoru posuňte brusnou

hlavu (2) na rukojeti (4) směrem dolů.

6. Pomocí stavěcího šroubu pro posun

řetězu vpřed (14a) navádějte řezací

zub (27) na brusný kotouč (18), dokud

nebude řezací zub doléhat na brusný

kotouč (viz obrázek

‚

). Zajistěte sta-

věcí šroub (14a) pomocí stavěcí matice

(14b).

7. Zafixujte články řetězu v kolejnici pro

vedení řetězu (7) otáčením upínací

páky (13) ve směru hodinových ručiček

(viz 1.).

8. Nastavte hloubkový doraz za pomo-

ci stavěcího šroubu (6a) tak, aby se
