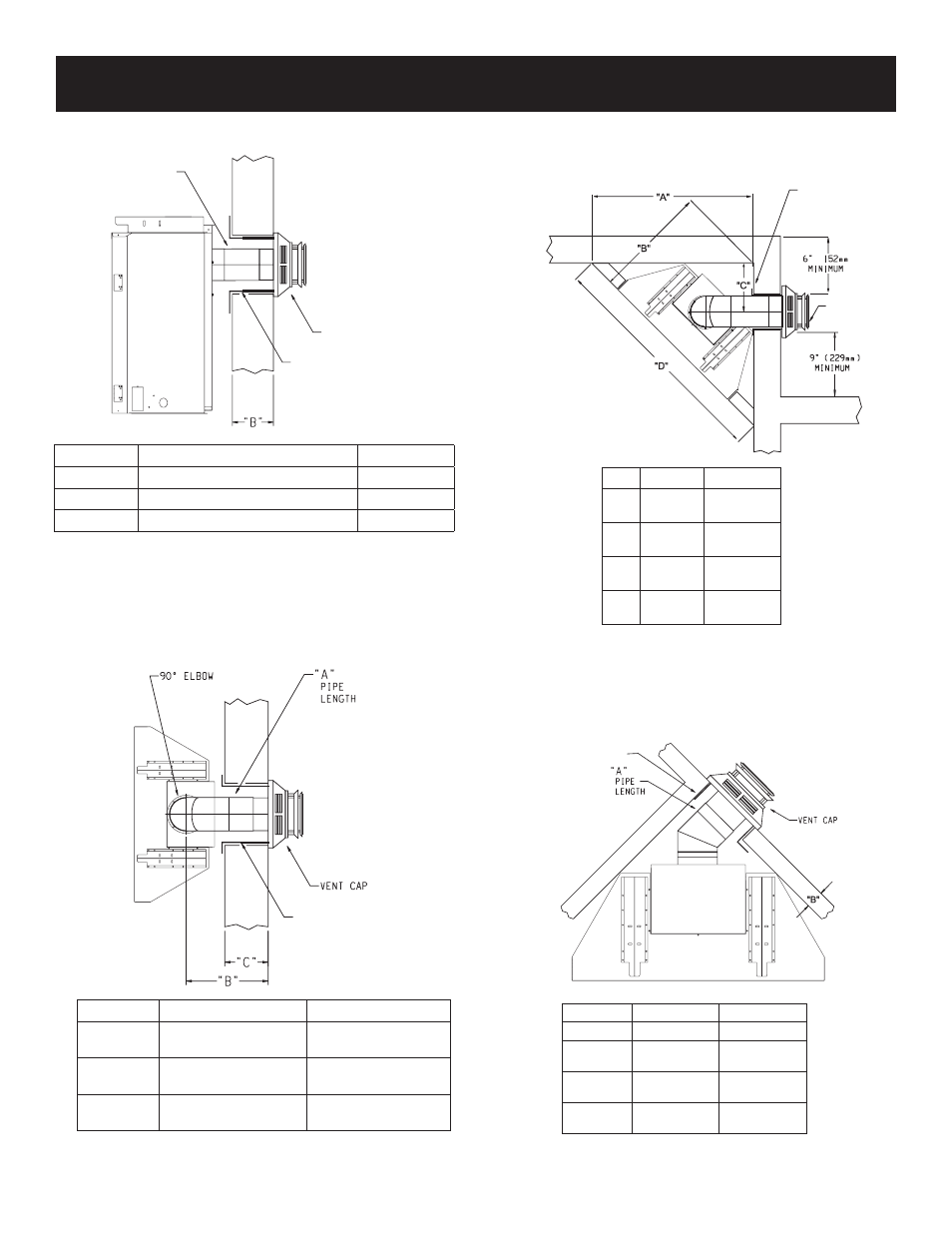

HORIZONTAL ONLY, STRAIGHT OUT THE BACK

Figure 15

VERTICAL, 90° ELBOW TO

HORIZONTAL OUT THE WALL

CORNER INSTALLATION VERTICAL, 90° ELBOW TO

HORIZONTAL OUT THE WALL

Figure 17

CORNER INSTALLATION HORIZONTAL, 45° ELBOW

TO HORIZONTAL OUT THE WALL

INSTALLATION (continued)

Figure 16

Figure 18

WALL FIRESTOP/

THIMBLE

VENT CAP

A"

PIPE LENGTH

WALL FIRESTOP/

THIMBLE

"

WALL FIRESTOP/

THIMBLE

VENT

CAP

WALL FIRESTOP/

THIMBLE

"A"

"B"

6"(152mm) 5 1/8"(130mm) to 6 /2"(165mm)
9"(229mm) 8 1/8"(206mm) to 91/2"(241mm)
12"(305mm) 11 1/8"(283mm) to 12 1/2"(317mm)

MODEL

DVP 42,48
DVP 42
DVP 42

"A"

"B"

"C"

6"(152mm)

11 1/4"(286mm) to

12 3/4"(324mm)

4 3/4"(121mm) to

6 1/4"(159mm)

9"(229mm) 14 1/4"(362mm) to

15 3/4"(400mm)

7 3/4"(197mm) to

9 1/4"(235MM)

12"(305mm) 17 1/4"(438mm) to

18 3/4"(476mm)

10 3/4"(273mm) to

12 1/4"(311mm)

DVP42

DVP48

"A"

"B"

"B"

6"(152mm) 4"(102mm) to

5 1/2"(140mm)

4"(102mm) to

5"(127mm)

9"(229mm) 6"(152mm) to

7 /2"(191mm)

6"(152mm) to

7 1/2"(191mm)

12"(305mm) 9"(229mm) to

10 1/2"(267mm)

9"(229mm) to

10 1/2"(267mm)

Dim.

DVP42

DVP48

A

45 3/8"

1152mm

49 5/8"

1260mm

B

32 1/8"

816mm

35 1/8"

892mm

C

13 3/8"

34 mm

15 1/2"

39 mm

D

64 1/8"

1628mm

70 1/8"

1781mm
