Procedimento:
1. Engatar a caixa de junção na calha DIN de acordo com a posição de montagem (ver
capítulo 4.3 "Posição de montagem e caminho dos cabos", página 64).
2. Engatar o grampo batente na calha DIN, por cima da caixa de junção e encostada a ela.
☑ O grampo batente engata de forma audível e a caixa de junção deixa de se poder
deslocar na calha DIN.

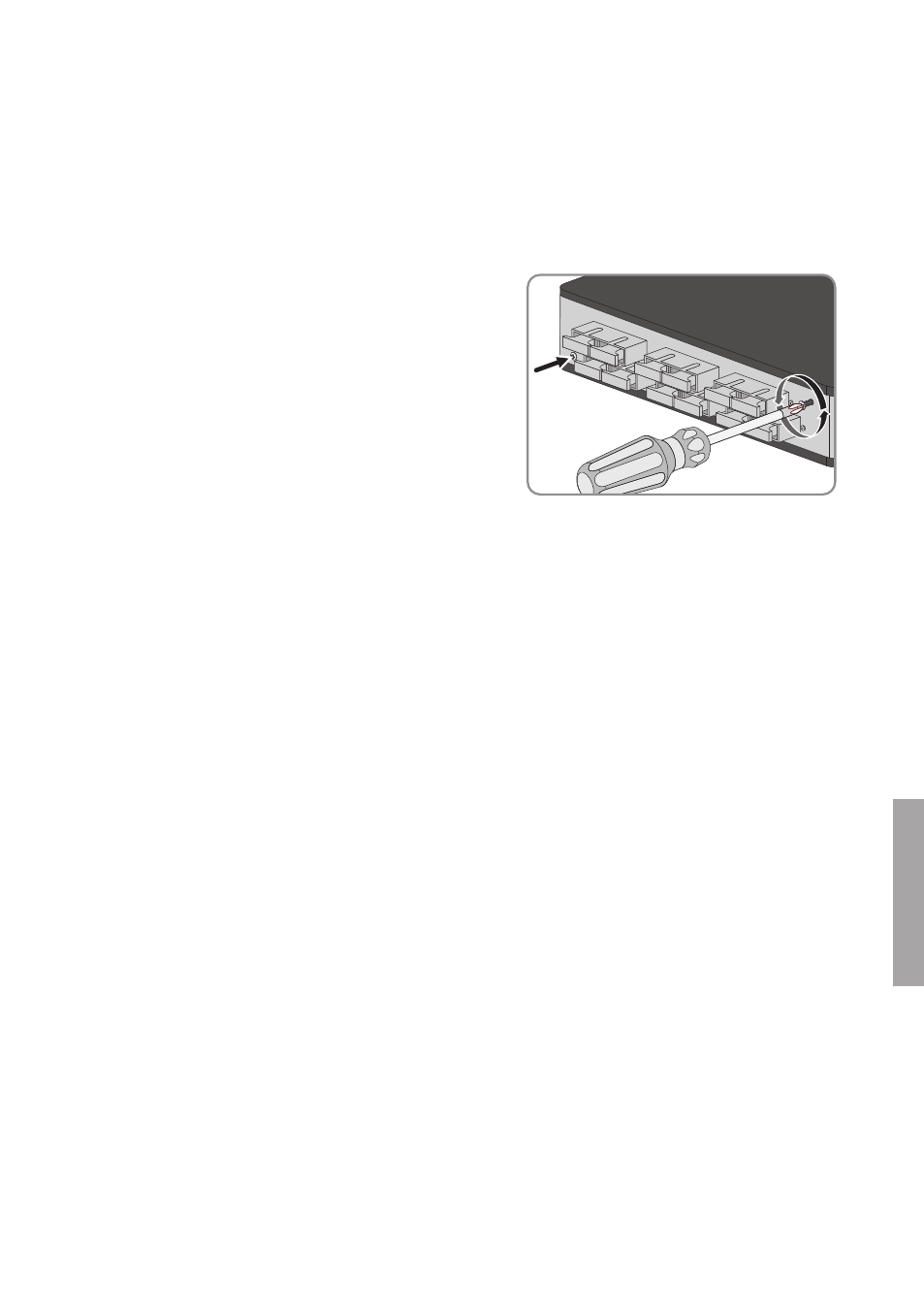

3. Se a peça de encaixe cinzenta ainda estiver
aparafusada na caixa de junção, despertar os
2 parafusos situados nos extremos do lado
frontal e remover a peça de encaixe.
4. Introduzir o condutor de fibra óptica na peça de encaixe através de uma união roscada,
separar a fibra, uni-la a uma fibra de acoplamento ou uma ficha SC Duplex e ligar a um
acoplador SC Duplex.
5. Fixar a união no suporte de uniões previsto para o efeito.
6. Apertar a união roscada.
7. Aplicar a peça de encaixe cinzenta na caixa de junção e aparafusar.
8. Encaixar o cabo patch SC/SC Duplex, anteriormente instalado, no acoplamento SC Duplex
ocupado. Ao fazê-lo, respeitar o raio de curvatura mínimo.
4.7 Ligar cabos ao módulo de interface de fibra óptica
Utilizar o módulo de interface de fibra óptica sem caixa de junção
1. Remover a capa de protecção do módulo de interface de fibra óptica.
2. Ligar um condutor de fibra óptica pré-confeccionado ao módulo de interface de fibra óptica.
Utilizar o módulo de interface de fibra óptica com caixa de junção
1. Remover a capa de protecção do módulo de interface de fibra óptica.
2. Ligar o cabo patch SC/SC Duplex da caixa de junção ao módulo de interface de fibra
óptica.
