4.4 Τοποθέτηση καλωδίων στον υποδιανομέα DC
Διαδικασία:
1. Απομονώστε από την τάση τον υποδιανομέα DC (βλ. οδηγίες του υποδιανομέα DC).
2. Αφαιρέστε τα προστατευτικά καλύμματα του υποδιανομέα DC (βλ. οδηγίες του υποδιανομέα
DC).
3. Ανάλογα με τις ανάγκες, εισάγετε 1 ή 2 καλώδια οπτικών ινών ή καλώδια patch SC/SC-Duplex
στον υποδιανομέα DC (βλ. κεφάλαιο 4.2 «Επισκόπηση της περιοχής συνδέσεων του
SMA String-Monitor», σελίδα 103) και περάστε τα καλώδια προσεκτικά σύμφωνα με την
πορεία του καλωδίου (βλ. κεφάλαιο 4.3 «Θέση τοποθέτησης και πορεία καλωδίων», σελίδα
105). Προσέξτε τις ελάχιστες ακτίνες κάμψης.
4.5 Εγκατάσταση μονάδας διεπαφών οπτικών ινών
Η μονάδα διεπαφών οπτικών ινών μπορεί να χρησιμοποιηθεί και χωρίς κουτί συνδέσεων. Για τον
σκοπό αυτό πρέπει να χρησιμοποιούνται κατά την εγκατάσταση προσυναρμολογημένα καλώδια
οπτικών ινών με βύσμα SC.
Προϋποθέσεις:
☐ Οι υποδιανομείς DC και ο μετατροπέας πρέπει να είναι απομονωμένοι από την τάση.
☐ Τα καλώδια οπτικών ινών πρέπει να είναι τοποθετημένα στον υποδιανομέα DC.
Διαδικασία:
• Τοποθετήστε τη μονάδα διεπαφών οπτικών ινών στην επιθυμητή υποδοχή στον υποδιανομέα
DC (βλ. κεφάλαιο 4.3 «Θέση τοποθέτησης και πορεία καλωδίων», σελίδα 105):

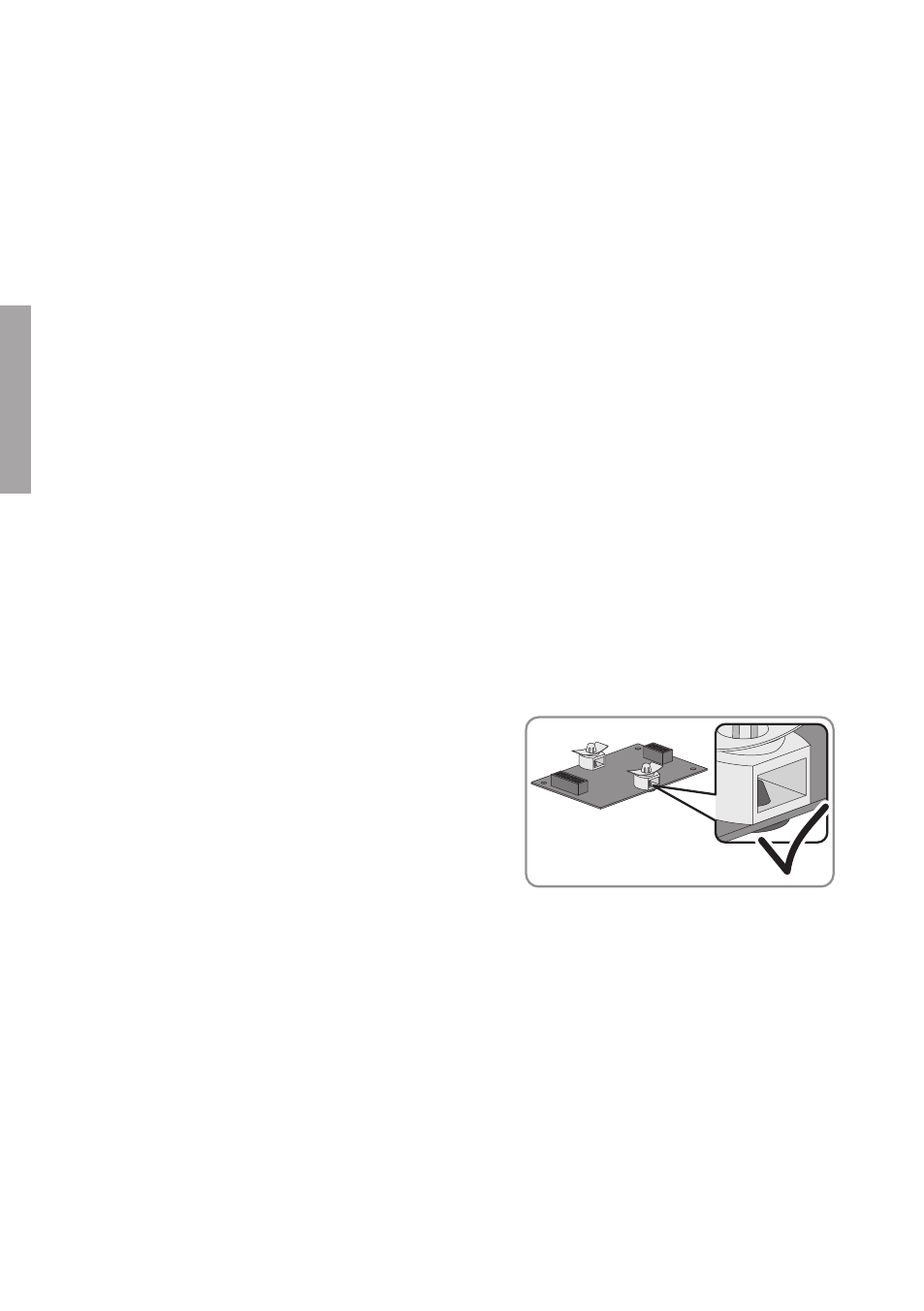

• Ευθυγραμμίστε τους αποστάτες της
μονάδας διεπαφών παράλληλα με την ακμή
της μονάδας διεπαφών οπτικών ινών.
• Τοποθετήστε τη μονάδα διεπαφών οπτικών ινών στην υποδοχή για τη μονάδα διεπαφών
οπτικών ινών. Οι αποστάτες της μονάδας διεπαφών οπτικών ινών πρέπει να κουμπώσουν
με χαρακτηριστικό ήχο στις οπές της υποδοχής.
