위치 명칭
G 외부 230 V
AC
전압 공급장치 케이블용 케이블 글랜드가 설치된 외함 구멍
H AC Piggy-Back 외부 기능 접지 케이블용 케이블 글랜드가 설치된 외함 구
멍
4.3 설치 위치 및 케이블 경로
A B C D
E
F
G
H

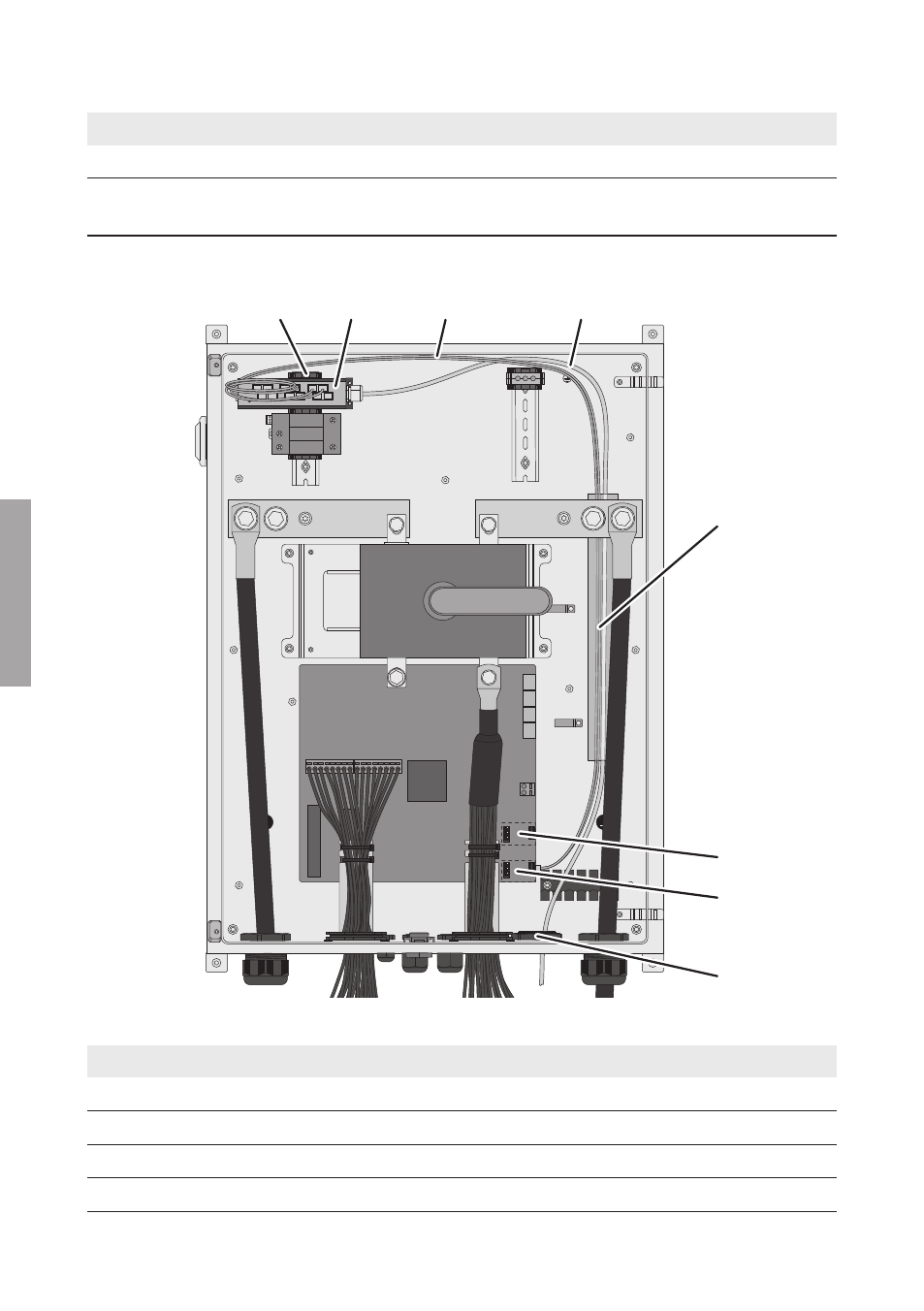

그림 36 : DC 하위 분전반의 장착 위치 및 케이블 경로
위치 명칭
A 엔드 클램프
B 장착 위치 광섬유 스플라이스 박스
C 케이블 경로 SC/SC 듀플렉스 패치 케이블
D 케이블 경로 광섬유
4 설치 SMA Solar Technology AG
설치 매뉴얼 SSMLWL-IA-xx-10 118
