4.4 Kabel im DC-Unterverteiler verlegen
Vorgehen:
1. Den DC-Unterverteiler freischalten (siehe Anleitung des DC-Unterverteilers).
2. Die Schutzabdeckungen des DC-Unterverteilers demontieren (siehe Anleitung des DC-
Unterverteilers).
3. Je nach Bedarf 1 oder 2 Lichtwellenleiter oder SC/SC Duplex Patch-Kabel in den DC-
Unterverteiler einführen (siehe Kapitel 4.2 „Übersicht des Anschlussbereichs des SMA String-
Monitors”, Seite 8) und die Kabel vorsichtig entsprechend des Kabelwegs verlegen (siehe
Kapitel 4.3 „Montageposition und Kabelweg”, Seite 10). Dabei die minimalen Biegeradien
beachten.
4.5 LWL Schnitstellenmodul installieren
Das LWL Schnittstellenmodul kann auch ohne Spleißbox betrieben werden. Dafür müssen
vorkonfektionierte Lichtwellenleiter mit einem SC-Stecker bei der Installation verwendet werden.
Voraussetzungen:
☐ Die DC-Unterverteiler und der Wechselrichter müssen freigeschaltet sein.
☐ Die Lichtwellenleiter müssen im DC-Unterverteiler verlegt sein.
Vorgehen:
• LWL Schnittstellenmodul auf den gewünschten Steckplatz im DC-Unterverteiler stecken (siehe
Kapitel 4.3 „Montageposition und Kabelweg”, Seite 10):

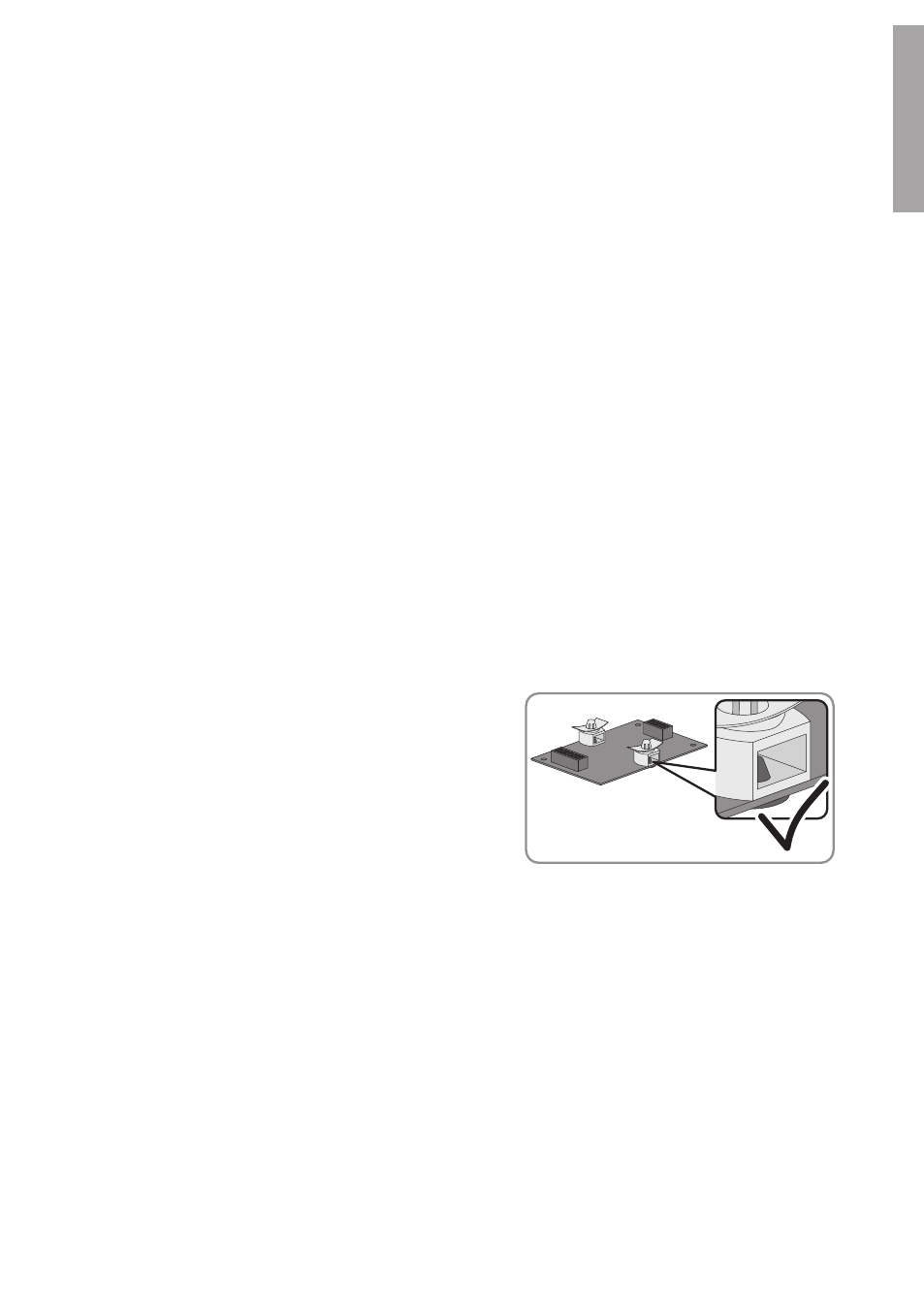

• Die Abstandshalter des Schnittstellenmoduls
parallel zur Kante des LWL
Schnittstellenmoduls ausrichten.
• LWL Schnittstellenmodul auf den Steckplatz für das LWL Schnittstellenmodul stecken. Die
Abstandshalter des LWL Schnittstellenmodul müssen hörbar in die Bohrungen des
Steckplatzes einrasten.
