À
± 45°
35
13.4
40.4
2x ¬ 6
2.8
X–X
X
X
Á
À
À =
Á =
Indicaciones para el montaje
¡Prever espacio libre para el ajuste fi no!
Casquillo excéntrico (Diámetro de los taladros de ajuste 1,3 mm)
Taladros necesarios para el ajuste fi no
Avvertenze per il montaggio
Prestare attenzione alla libertà di movimento per la taratura di precisione!
Bussola eccentrica (diametro dei fori di regolazione 1,3 mm)
Fori indispensabili per la taratura di precisione
Remarques sur le montage
Prévoir une espace libre pour le réglage fi n!
Douille excentrique (diamètre des trous de réglage 1,3 mm)
Perçages nécessaires pour réglage fi n
Hinweise zur Montage
Auf Freiraum für Feinjustage achten!
Exzenterbuchse (Durchmesser der Justagebohrungen 1,3 mm)
Erforderliche Bohrungen zur Feinjustierung
7

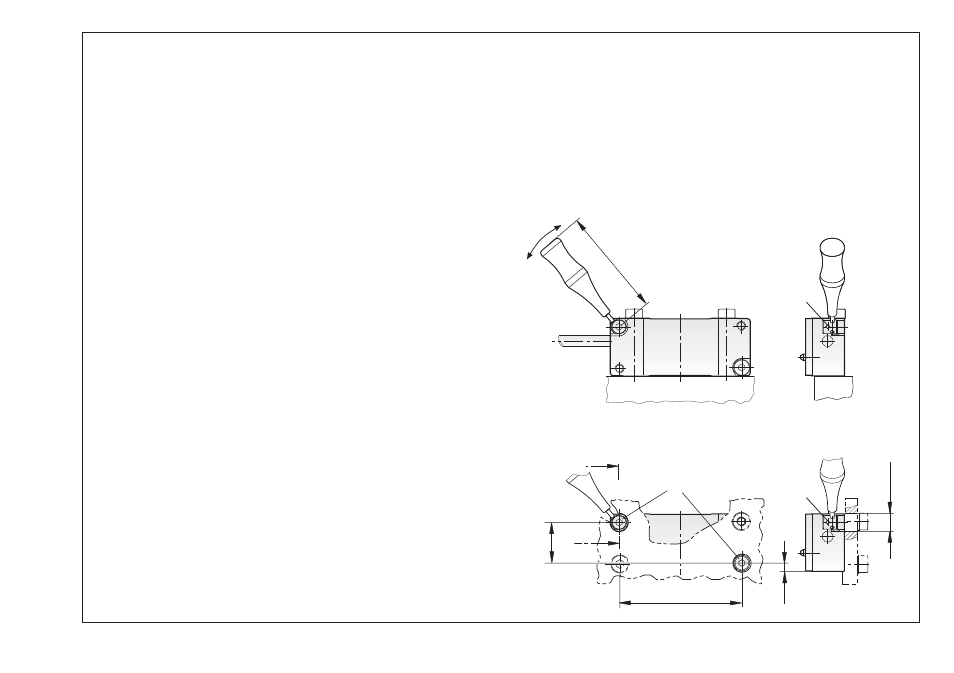

Mounting Information
Leave space for fi ne adjustment!
Eccentric nut (diameter of adjustment holes 1.3 mm)
Holes required for fi ne adjustment
