Ajuste fi no del cabezal palpador

Afl ojar de 45° a 60°. Ajustable con 0,1 Nm.

Movimiento de la retícula palpadora

Casquillo excéntrico

Taratura di precisione della testina di scansione

Allentare da 45° a 60°. Tarabile a 0,1 Nm.

Movimento della piastra di scansione.

Bussola eccentrica

Réglage fi n de la tête captrice

Desserrer de 45° à 60°. Réglable à 0,1 Nm.

Déplacement du réticule.

Douille excentrique

Feinjustage des Abtastkopfes

45° bis 60° lösen. Justierbar bei 0,1 Nm.

Bewegung der Abtastplatte.

Exzenterbuchse

24

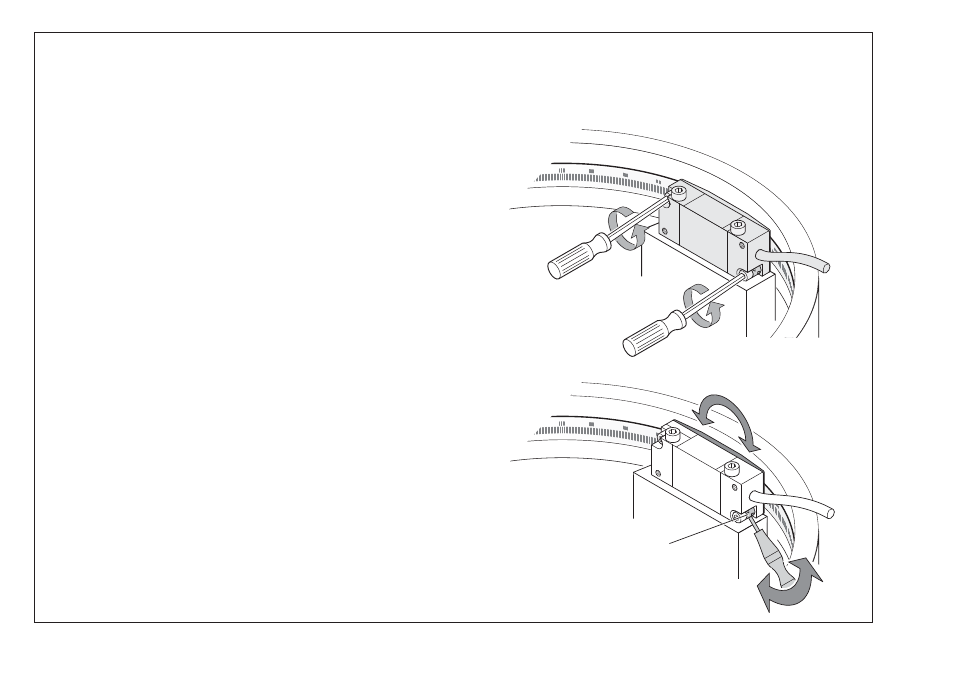

Fine Adjustment of Scanning Head

Loosen the screws one eighth of a turn (45°) to one sixth
of a turn (60°). Adjustable at a torque of 0.1 Nm.

Movement of the scanning reticle.

Eccentric nut
