74
Ansluta en nätverkskabel (MSE 1114)
MSE-moduler kommunicerar med en PC via en RJ-45-anslutning 5 som finns på
basmodulen. Använd en rak kabel när anslutningen är till en hub eller en korsad kabel när
anslutningen går direkt till en PC.
Att ansluta en nätverkskabel:
X X Kontrollera att all spänning är borttagen från alla strömförsörjningsmoduler i
modulkedjan
X X Anslut kabelkontakten med låshaken uppåt i RJ-45-kontakten 5 på modulen tills haken
låser kabeln på plats
Ansluta ett mätsystem
Denna produkt kan användas tillsammans med HEIDENHAIN mätgivare, linjära och
roterande mätsystem som har EnDat-signaler. Anslutningskabeln får inte vara längre än
100 meter.
För att ansluta ett mätsystem:
X X Kontrollera att all spänning är borttagen från alla strömförsörjningsmoduler i
modulkedjan
X X Justera in mätsystemskontaktens spår mot modulkontaktens spår
X X Anslut kabelns kontakt i mätsystemets anslutning 6 och vrid medsols tills den sitter
tight.

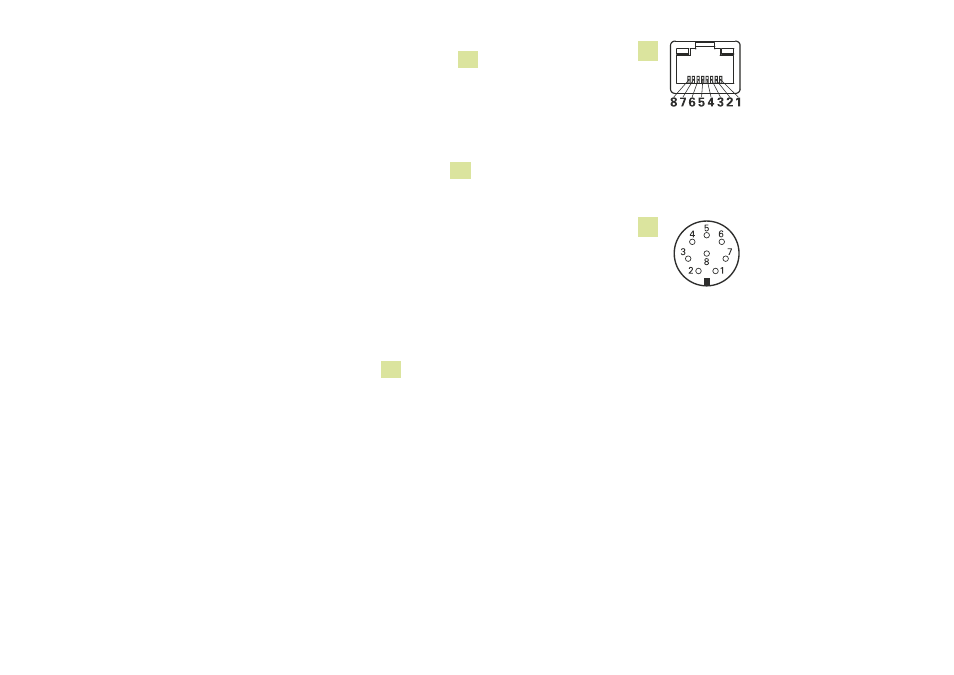

5
RJ­45 kontaktdon
6
Mätsystemsanslutning
