110
Podłączenie kabla sieci (MSE 1114)
Komunikacja pomiędzy modułami MSE i PC następuje poprzez port RJ-45 5 ,
znajdujący się na module bazowym. Proszę wykorzystywać dla podłączenia do suwu
kabel nieskrosowany a dla bezpośredniego podłączenia do PC skrzyżowany kabel.
Podłączenie kabla sieci:
X X odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
X X Wtyczkę kabla podłączyć do RJ-45-portu 5 na module aż zaczepka zaskoczy,
przy czym zaczepka wtyczki musi wskazywać w górę
Podłączenie enkodera
Niniejszy produkt może być eksploatowany z sondami pomiarowymi, enkoderami
liniowymi lub obrotowymi firmy HEIDENHAIN, generującymi cyfrowe sygnały EnDat.
Kabel może mieć maksymalną długość 100 metrów.
Podłączenie enkodera:
X X odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
X X Karb na wtyczce kabla przetwornika i karb w porcie przetwornika modułu ustawić
odpowiednio względem siebie
X X Wtyczkę kabla wstawić w port przetwornika 6 a wtyczkę kabla poprzez obracanie
zgodnie z ruchem wskazówek zegara dokręcić aż do stałego równomiernego
zamocowania

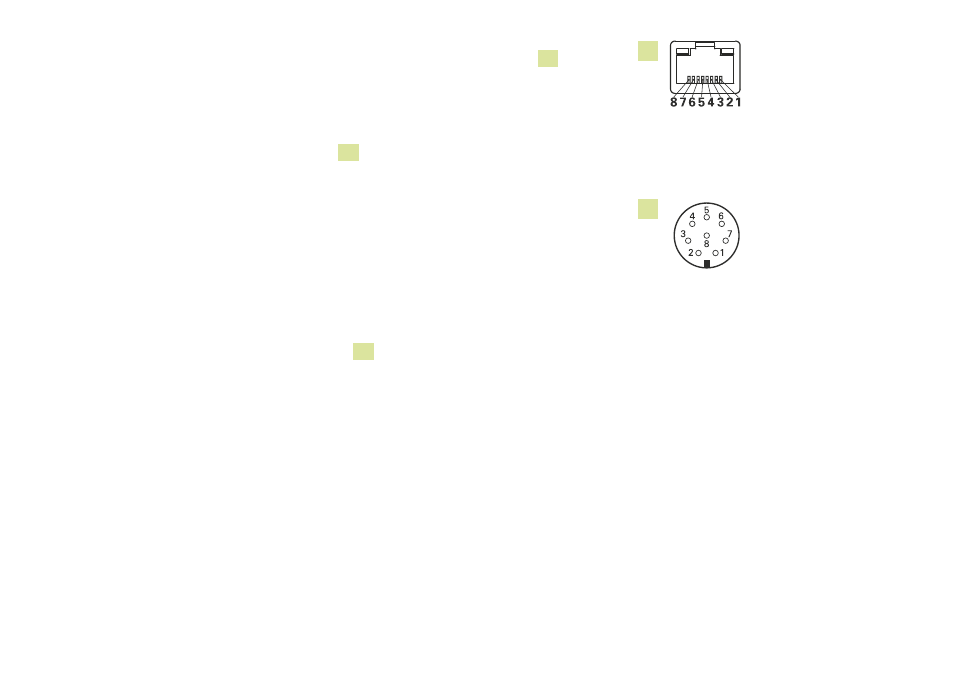

5
RJ-45-port
6
Port dla przetwornika
