Chapitre 2 - Opérations de base
17

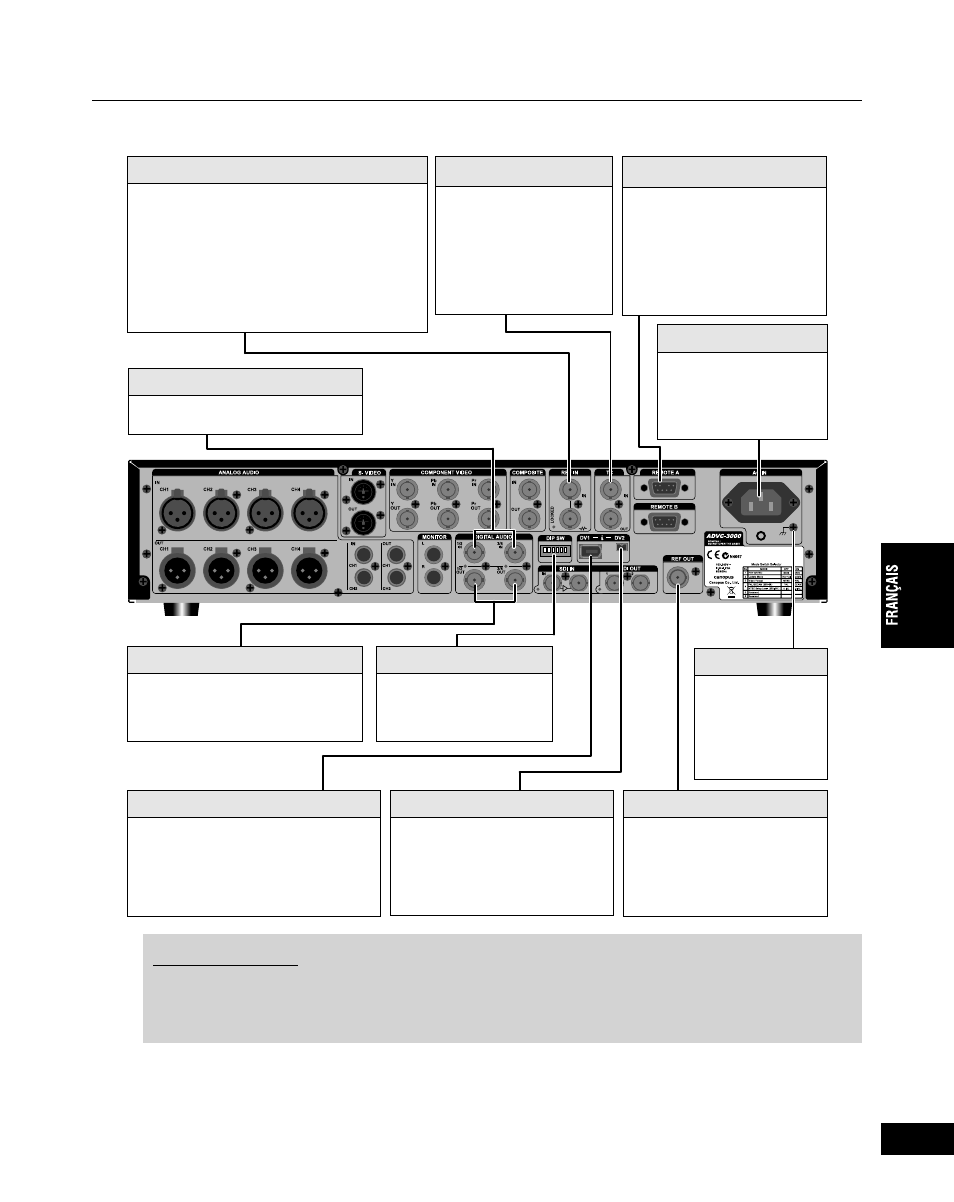

REF IN
Les connexions d’entrée pour la réception
d’un signal de référence (signal de
synchronisation). La LED s’allume en rouge
lorsqu’un signal de référence est détecté et
que le paramètre de synchronisation externe
est réglé sur REF IN. La connexion REF est
liée à sa sortie. Si aucun câble n’est connecté
à la connexion de sortie, il possède une
connexion automatique de 75
j.
TC
Les connexions d’entrée
et de sortie de code
temporel.
REMOTE A/B
Connexion de la
télécommande.
Sélectionnez “REMOTE A”
ou “REMOTE B” à partir du
menu.
AC IN
Branchez le cordon
d’alimentation fourni puis
fixez-le avec le dispositif
de serrage fourni (voir la
page 10).
DIP SW
DV1 (6 broches)
Utilisez un câble DV pour connecter
l’ADVC3000 à un appareil DV ou à un
PC.
(L’alimentation du bus n’est pas
fournie.)
DV2 (4 broches)
Utilisez un câble DV pour
connecter l’ADVC3000 à un
appareil DV ou à un PC.
REF OUT
Connexion de sortie pour le
signal de référence (signal de
synchronisation).
Masse
Connectez-y un fil
de masse si
nécessaire.
Voir la page 18 pour plus
de détails.
DIGITAL AUDIO OUT
Connexions de sortie audio
numérique
DIGITAL AUDIO IN
Connexions d’entrée audio
numérique.
REMARQUES
- Cet appareil ne fonctionne pas comme noyau OHCI avec les produits DV Canopus.
- Pour utiliser cet appareil comme noyau avec des appareils OHCI, l’application a également
besoin de deux autres appareils.
