Tri Tool 602TSB Clamshell Air User Manual
Page 17
17
Model 602TSB
92-0139 : Rev.131230

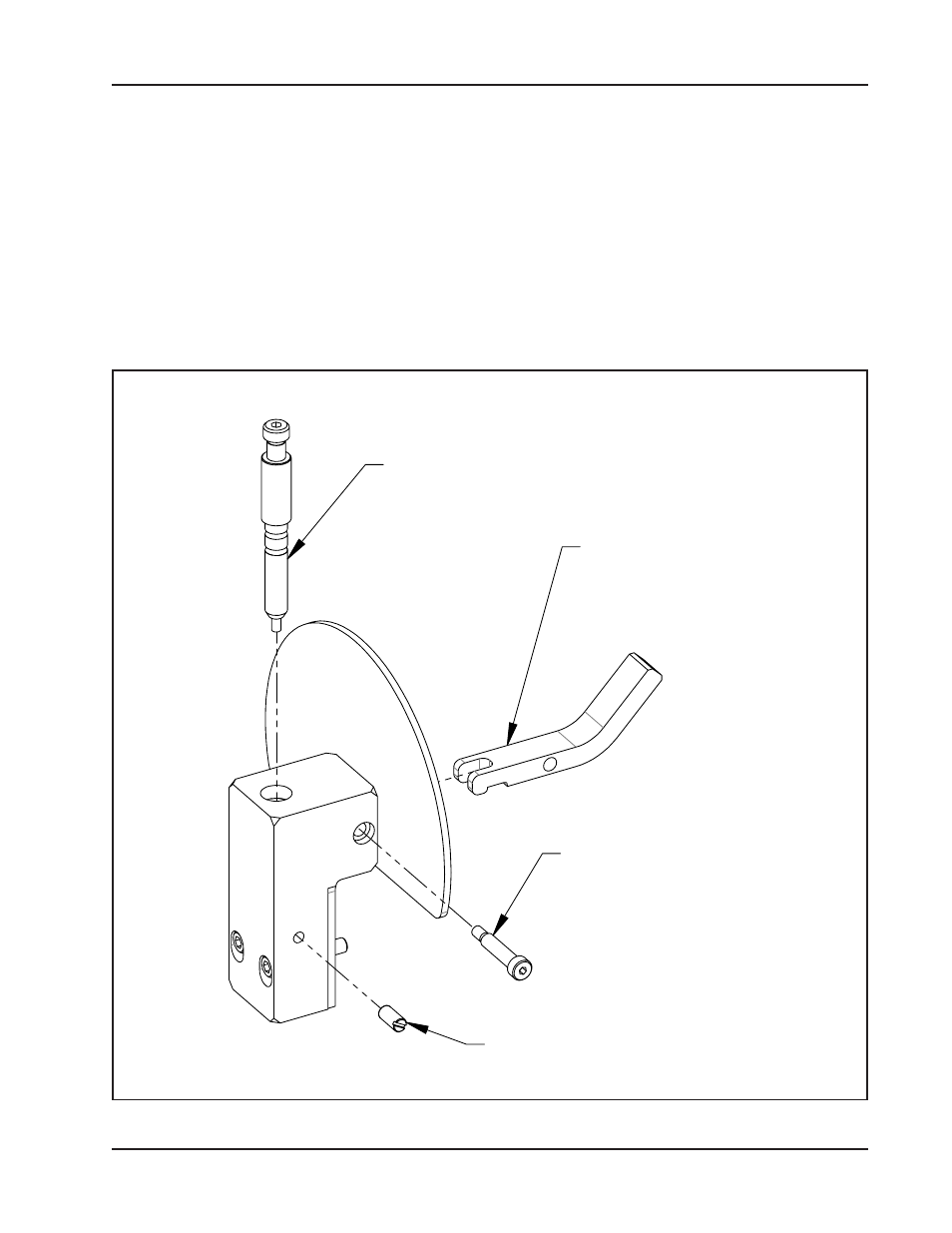

Tripper Shaft Installation
TRIPPER
SHAFT
ASSEMBLY
TRIPPER LEVER
SHOULDER BOLT
BALL PLUNGER SET SCREW
TRIPPER BLOCK ASSY LUBRICATION AND TRIPPER SHAFT ADJUSTMENT
Back off the Ball Plunger Set Screw until it disengages from the Tripper Shaft Assembly.
Remove the Shoulder Bolt then remove the Tripper Lever.
Remove the Tripper Shaft Assembly from the block then degrease and clean all parts.
Apply fresh lubrication to the Tripper Shaft Assembly and Shoulder Bolt.
Reassemble in reverse order.
