1.1
1.2
1.5
1.3
1.6
1.4

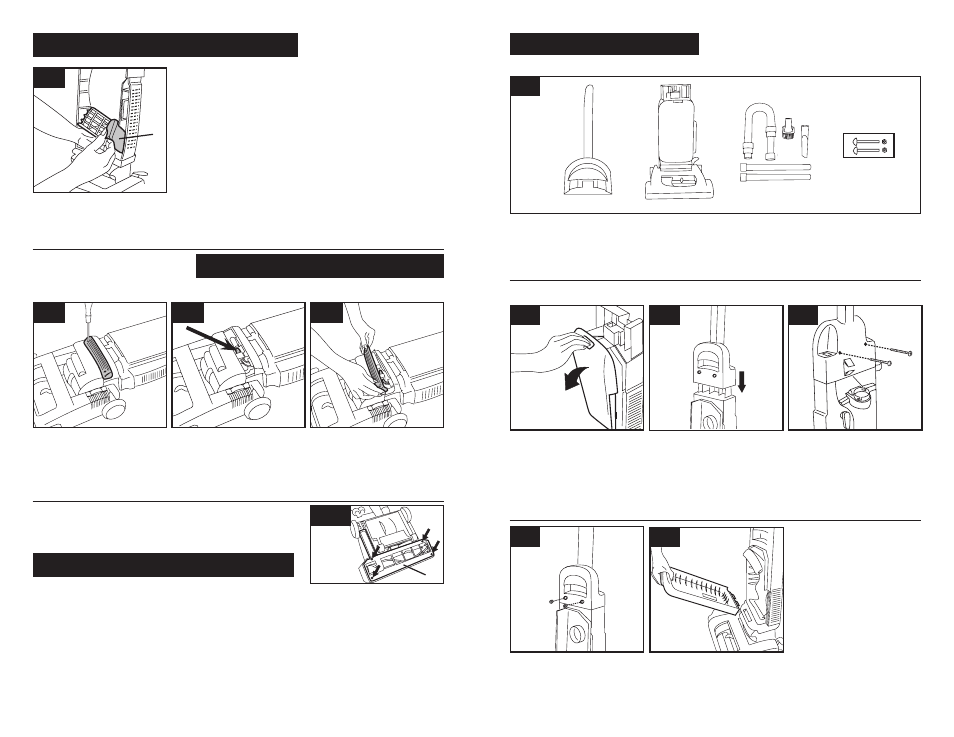

Contenido de la caja
PASO I Para colocar el mango
Vacíe la caja. Encuentre las piezas que se muestran antes de desechar el material de embalaje.
A. Sección del mango
B. Cuerpo de la aspiradora
C. Manguera, accesorios de limpieza y tubos
D. Paquete de pernos y tuercas del mango
Retire la puerta de la bolsa en el cuer-
po de la aspiradora empujando hacia
abajo en la parte superior de la puerta
y tirando de la puerta hacia afuera .
El interruptor (A), que se encuentra
arriba de la puerta de la bolsa, debe
estar en la posición OFF .
Coloque las tuercas en las áreas ahuecadas,
de la parte delantera del mango . Sujete cada
tuerca en su lugar apretando firmemente
cada perno con un destornillador Phillips .
Deslice el mango en el cuerpo de la
aspiradora .
Vuelva a colocar la puerta de la bolsa ajustando las
lengüetas de la parte inferior de la puerta dentro
de la abertura . Presione la parte superior de la
puerta para que encaje firmemente en su lugar .
Empuje los pernos para introducir-
los en los agujeros de la parte pos-
terior del mango .
1. Montaje del aspirador
N
A
C
B
D
5
Cómo reemplazarla
Desconecte la aspiradora de la
toma de corriente eléctrica.
Cómo retirar la placa inferior
Coloque el mango en la posición baja y voltee la aspi-
radora para que la parte inferior quede hacia arriba .
Con un destornillador Phillips, retire los 4 tornillos
como se muestra .
Levante la placa inferior (A) .
3.7
3.9
3.11
3.8 3.10
Cómo retirar y
volver a colocar el filtro
Levante el filtro (B) hacia afuera y
lávelo a mano con agua fría y deter-
gente suave .
Deje que el filtro se seque al aire libre y
vuelva a colocarlo en el lateral de la
aspiradora .
Vuelva a colocar la puerta de la bolsa .
No haga funcionar esta aspiradora sin
el filtro secundario o final en su lugar .
Verifique el protector del agitador-
Dado que su aspiradora tiene una alta capacidad
de aspiración, recomendamos fuertemente que
verifique si se han acumulado residuos debajo del
protector del agitador cada vez que limpie los fil-
tros .
Retirar los residuos que están debajo del protector
ayuda a mantener la excelente capacidad de
aspiración y succión de su aspiradora . Retire los
residuos de la siguiente manera:
PRECAUCIÓN: Para reducir el riesgo de lesiones
ocasionadas por piezas en movimiento, desenchufe
el producto antes de realizar el mantenimiento .
1 . Verifique si se ha acumulado suciedad retirando
la placa inferior (Fig . 3-11) y el agitador (Fig . 3-12),
y levantando el protector del agitador (Fig . 3-14) .
2 . Retire cualquier residuo y vuelva a colocar el
protector, el agitador y la placa inferior (Fig . 3-14 a
3-16) .
Instalación de la bombilla
Extraiga la bombilla usada directamente de su
receptáculo . Empuje la nueva bombilla directamente
en su receptáculo hasta que quede fija en su lugar .
No se requiere demasiada fuerza .
Cómo retirar la lente
Desconecte la aspiradora de la toma de
corriente eléctrica.
Con un destornillador, retire los dos tor-
nillos, como se muestra, y levante la lente.
La correa de su aspiradora Royal
hace que el agitador gire y es
importante para el funcionamiento
eficaz de la aspiradora . La correa
se encuentra debajo de la placa
inferior de la aspiradora y debe
verificarse periódicamente para
asegurarse de que esté en buenas
condiciones .
Cómo volver a colocar la lente
Vuelva a colocar la lente y asegúrela
con dos tornillos .
B
Reemplazo de la luz
delantera
Cuándo reemplazarla
Pare verificar la correa, retire la
placa inferior, como se muestra en
la sección “Cómo reemplazarla” .
Reemplace la correa si está estira-
da, cortada o rota .
A
12
ADVERTENCIA: Para reducir el riesgo de choque eléctrico, desenchufe el aparato
antes de limpiarlo o realizarle el mantenimiento.
Para reemplazar filtro final (pieza n° 38766008), llame al 1 800 321-1134 o visite
www .royalvacuums .com para encontrar el concesionario más cercano .
Para reemplazar luz delantera (pieza n° 27313101), llame al 1 800 321-1134 o
visite www .royalvacuums .com para encontrar el concesionario más cercano .
Para reemplazar la correa (pieza n° 38528057), llame al 1 800 321-1134 o visite
www .royalvacuums .com para encontrar el concesionario más cercano .
Reemplazo de la correa
PRECAUCIÓN: Para reducir el riesgo de lesiones ocasionadas por piezas en
movimiento, desenchufe el producto antes de realizar el mantenimiento.
