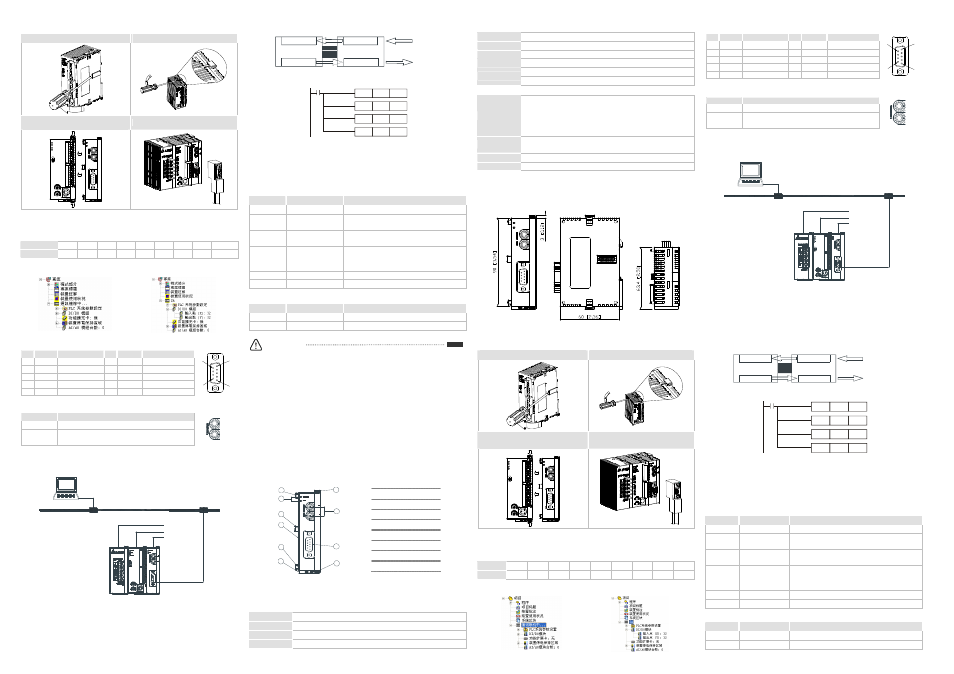

PLC

主機與 DVP- PF01 結合

利用螺絲起子將擴充側蓋打開,會出現擴充機連接口。 再利用螺絲起子將擴充機固定扣往上撥。

調整好主機和擴充機的定位孔,並且將主機的擴充機連
接口與擴充機接合,此時主機與擴充機之間緊密結合。

將擴充機固定扣往下扣住,完成與主機之系統組合。

0

1

STO P

D

V

P

-1

2

S

A

RUN

RUN

BAT.LOW

ERROR

POWER

R

S

-2

32

R

S

-4

85

POWER

C0

X7

Y0

C1

Y1

Y2

Y3

C2

D

V

P

-P

F

0

1

s

X1

X2

X0

X5

X4

X3

X6

s

NET

x16

x16

1

0

傳輸線與鮑率

傳輸線長度須視傳輸速率而決定。Profibus-DP 通訊速率範圍為 9.6kbps 到 12Mbps,傳輸距離範圍可從 100m 到
1,200m

鮑率 (bps)

9.6k

19.2k

93.75k

187.5k

500k

1.5M

3M

6M

12M

長度 (m)

1,200

1,200

1,200

1,000

400

200

100

100

100

在 WPL 軟體中檢查擴充點數:

與 PLC 主機連線

連線完成後檢查是否有 32 點輸入點和 32 點輸出點

DP

接頭接腳定義

腳位

定義

敘述

腳位

定義

敘述

1

--

N/C

6

VP

提供正電壓

2

--

N/C

7

--

N/C

3

RxD/TxD-P

接收/傳送資料 P (B)

8

RxD/TxD-N

接收/傳送資料 N (A)

4

--

N/C

9

--

N/C

5

DGND

資料參考電位 (C)

1

5

9

6

MAC ID

位址設定

位址

定義

1…0x7D

有效的 Profibus 位址

0 or 0x7E…0xFF

無效的 Profibus 位址。

如果節點的位址在此範圍則 NET LED 紅燈快速閃爍。

'

x16

'

x16

設定 DVPPF01-S 連接至 Profibus-DP

連接範例:

DVP -P F01

P rofib us

DVP -P S 01

DVP -12 S A

D

V

P

-P

F

0

1

D

V

P

-1

2

S

A

P C

主站

網路

DVP-PF01

於 Profibus-DP 系統中提供固定的 4 bytes 輸入和 4 bytes 輸出資料讓使用者使用。如果 DVP-PF01 為第

一台擴充模組時,PLC 的 Y20 ~ Y57 對映到 DVP-PF01 的 4 bytes 輸入資料且會被 DVP-PF01 傳送至 Profibus-DP
之主站,Profibus-DP 之主站傳回的 4 bytes 輸出資料透過 DVP-PF0 對映至 PLC 的 X20 ~ X57。

資料對映圖

X20~X57

Y20~Y57

4 byte s

4 bytes

DVP -P F01

P LC

From DP Ma s te r

To DP Ma s te r

輸出

輸入

下面為階梯圖程式範例:

M1000

MOV

K4X20

D10

MOV

MOV

MOV

K4X40

D20

D21

K4Y40

K4Y20

D11

在這個範例程式中,將 Profibus-DP 主站傳送回來的 4 bytes 的資料 X20 ~ X57 搬移到 D10, D11 暫存器,再將 PLC
的 D20, D21 暫存器的資料寫到 Y20 ~ Y57,這些資料將會傳給 DVP-PF01 且 DVP-PF01 再將資料傳給 Profibus-DP
主站。

故障排除

NET

指示燈

指示燈狀態

指示

異常處置方法

LED

無電源

檢查 DVPPF01-S 模組是否上電

紅燈快速閃爍

無效的 Profibus 通訊位址

檢查位址開關的設定值是否有效,從站有效的設定值範圍為 1 ~
125

設定有效的設定值並且重新上電。

紅燈閃爍

Profibus

通訊連線成功但無

週期性資料交換

不需任何動作

紅燈常亮

尚未連接至 Profibus

檢查網路安裝是否正常
檢查 PLC 是否正常運轉
檢查位址設定開關的設定是否正確

綠燈閃爍

保留

不需任何動作

綠燈常亮

週期性資料交換正常

不需任何動作

Power

指示燈

指示燈狀態

指示

異常處置方法

綠燈常亮

有電源

不需任何動作

燈減

無電源

檢查 PLC 是否上電

注意事項

此安装手册只提供电气规格、一般规格、安装及配线等。

本机为开放型 (Open Type) 机壳,因此使用者使用本机时,必须将之安装于具防尘、防潮及免于电击/冲击意
外之外壳配线箱内。另必须具备保护措施 (如:特殊之工具或钥匙才可打开) 防止非维护人员操作或意外冲击
本体,造成危险及损坏。请勿在上电时触摸任何端子。

產品簡介

功能说明

• 循环数据处理

• 支持 SYNC 及 FREEZE 主站和从站间数据同步化

• .支持自动侦测波特率

• 在 DP 网络中可使用 12MHz 波特率

• 循环数据处理固定为 4 bytes 和 4 bytes 输出

• 可使用设定工具设定 GSD file

各部介绍

3

5

4

1

2

4

8

6

7

6

D

V

P

-P

F

0

1

x16

x16

机种名称

扩展机/扩展模块连接口

电源、NET 指示灯

扩展机/扩展模块定位孔

DIN

轨固定扣

扩展机/扩展模块固定扣

地址电位器

Profibus

连接口

規格

DP

联机

接口

DB9

接头

传输方式

高速的 RS-485

传输线

2

绞线式隔离线

电气隔离

500V DC

简体中文

通讯

讯息类型

DPV0,

循环式处理数据交换

装置 ID

09B9 HEX

GSD

档案

DELT09B9.GSD

模块名称

DVP-PF01

9.6kbps

, 19.2kbps, 93.75kbps, 187.5kbps, 500kbps

波特率(自动侦测)

1.5Mbps

, 3Mbps, 6Mbps, 12Mbps

环境规格

噪声免疫力

ESD

(IEC 61131-2, IEC 61000-4-2): 8KV Air Discharge

EFT

(IEC 61131-2, IEC 61000-4-4): Power Line: 2KV, Digital I/O: 1KV

Analog & Communication I/O: 1KV

Damped-Oscillatory Wave: Power Line: 1KV, Digital I/O: 1KV

RS

(IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V/m

操作/储存环境

操作:0°C ~ 55°C(温度),50 ~ 95%(湿度),污染等级 2
储存:-25°C ~ 70°C(温度),5 ~ 95%(湿度)

耐振动/冲击

国际标准规范 IEC 61131-2, IEC 68-2-6 (TEST Fc)/IEC 61131-2 & IEC 68-2-27 (TEST Ea)

标准

IEC 61131-2,

UL 508 标准

安裝與設定

外观图

D

V

P

-P

F

0

1

x16

x16

NET

POWER

1

0

单位: mm [inches]

PLC

主机与 DVPPF01-S 结合

利用螺丝起子将扩展侧盖打开,会出现扩展机连接口。 再利用螺丝起子将扩展机固定扣往上拨

调整好主机和扩展机的定位孔,并且将主机的扩展机连
接口与扩展机接合,此时主机与扩展机之间紧密结合。

将扩展机固定扣往下扣住,完成与主机之系统组合。

0

1

STOP

D

V

P

-1

2

S

A

RUN

RUN

BAT.LOW

ERROR

POWER

R

S

-2

3

2

R

S

-4

8

5

POWER

C0

X7

Y0

C1

Y1

Y2

Y3

C2

D

V

P

-P

F

0

1

s

X1

X2

X0

X5

X4

X3

X6

s

NET

x16

x16

1

0

传输线与波特率

传输线长度须视传输速率而决定。Profibus-DP 通讯速率范围为 9.6kbps 到 12Mbps,传输距离范围可从 100m 到
1,200m

波特率 (bps)

9.6k

19.2k

93.75k

187.5k

500k

1.5M

3M

6M

12M

长度 (m)

1,200

1,200

1,200

1,000

400

200

100

100

100

在 WPL 软件中检查扩展点数:
与 PLC 主机联机

联机完成后检查是否有 32 点输入点和 32 点输出点

DP

接头接脚定义

引脚

定义

叙述

引脚

定义

叙述

1

--

N/C

6

VP

提供正电压

2

--

N/C

7

--

N/C

3

RxD/TxD-P

接收/传送数据 P (B)

8

RxD/TxD-N

接收/传送数据 N (A)

4

--

N/C

9

--

N/C

5

DGND

数据参考电位 (C)

1

5

9

6

MAC ID

地址设定

地址

定义

1…0x7D

有效的 Profibus 地址

0 or

0x7E…0xFF

无效的 Profibus 地址。

如果节点的地址在此范围则 NET LED 红灯快速闪烁

'

x16

'

x16

设定 DVPPF01-S 连接至 Profibus-DP

连接范例:

DVP-PF01

Profibus

DVP-PS01

DVP-12SA

DV

P-

PF

01

Y

3

DV

P-

12

SA

0
1

RS-23

2

RS-48

5

X

4

R

U

N

ST

O

P

C

1

Y

1

C

2

Y

2

X

5

X

6

Y

0

C

0

X

7

RU

N

PO

W

E

R

B

A

T.L

O

W

ER

R

O

R

X

2

X

1

X

0

ss

X

3

x16

x16

N

E

T

PO

W

E

R

PC

1
0

主站

网络

DVP-PF01

于 Profibus-DP 系统中提供固定的 4 bytes 输入和 4 bytes 输出数据让使用者使用。如果 DVP-PF01 为第

一台扩展模块时,PLC 的 Y20 ~ Y57 对映到 DVP-PF01 的 4 bytes 输入数据且会被 DVP-PF01 传送至 Profibus-DP
之主站,Profibus-DP 之主站传回的 4 bytes 输出数据透过 DVP-PF01 对映至 PLC 的 X20 ~ X57。

数据对映图

X20~X57

Y20~Y57

4 bytes

4 bytes

DVP -PF01

PLC

From DP Master

To DP Master

输 出

输 入

下面为阶梯图程序范例:

M1000

MOV

K4X20

D10

MOV

MOV

MOV

K4X40

D20

D21

K4Y40

K4Y20

D11

在这个范例程序中,将 Profibus-DP 主站传送回来的 4 bytes 的数据 X20 ~ X57 搬移到 D10, D11 寄存器,再将 PLC
的D20, D21 寄存器的数据写到Y20 ~ Y57,这些数据将会传给DVP-PF01 且DVPPF01-S 再将数据传给Profibus-DP
主站。

故障排除

NET

指示灯

指示灯状态

指示

异常处置方法

LED

无电源

检查 DVPPF01-S 模块是否上电

红灯快速闪烁 无效的 Profibus 通讯地址

检查地址开关的设定值是否有效,从站有效的设定值范围为 1 ~ 125。
设定有效的设定值并且重新上电

红灯闪烁

Profibus

通讯联机成功但

无周期性数据交换

不需任何动作

红灯常亮

尚未连接至 Profibus

检查网络安装是否正常
检查 PLC 是否正常运转
检查地址设定开关的设定是否正确

绿灯闪烁

保留

不需任何动作

绿灯常亮

周期性数据交换正常

不需任何动作

Power

指示灯

指示灯状态

指示

异常处置方法

绿灯常亮

有电源

不需任何动作

灯减

无电源

检查 PLC 是否上电
