Fenix LDTS - Manual (Page 27)

27
Система прямого отопления – новостройки
Система прямого отопления – реконструкция
d) Регулирование
 Для регуляции температуры в помещениях, отапливаемых нагревательными
контурами/матами, применяют термостаты с напольным зондом, установленным в
нагревательной части пола, на расстоянии как минимум 30см на нагревательной плоскости.
 Напольный зонд термостата помещают как можно ближе к поверхности пола. Зонд должен
находиться в инсталляционной трубе, один конец которой наглухо закрыт, чтобы внутрь не
попадали строительные материалы.
 У вариантов с прямым нагревом инсталляционная труба помещается между петлями
нагревательного кабеля, в центре петли. Инсталляционная трубка не должна соприкасаться или
перекрещиваться с нагревательным кабелем!
 Радиус изгиба инсталляционной трубки между стеной и полом должен быть рассчитан так,
чтобы при необходимости можно было зонд заменить! Рекомендуемый минимальный радиус
изгиба 6см.
 Термостат необходимо настроить в режиме: Комната + предел температуры пола или Пол.
 Максимальная допустимая настройка температуры пола (если в техническом паспорте
примененного напольного покрытия не указано низшее значение):
27°C - помещения с постоянным пребыванием людей
35°C - помещения с кратковременным пребыванием с плиткой на полу

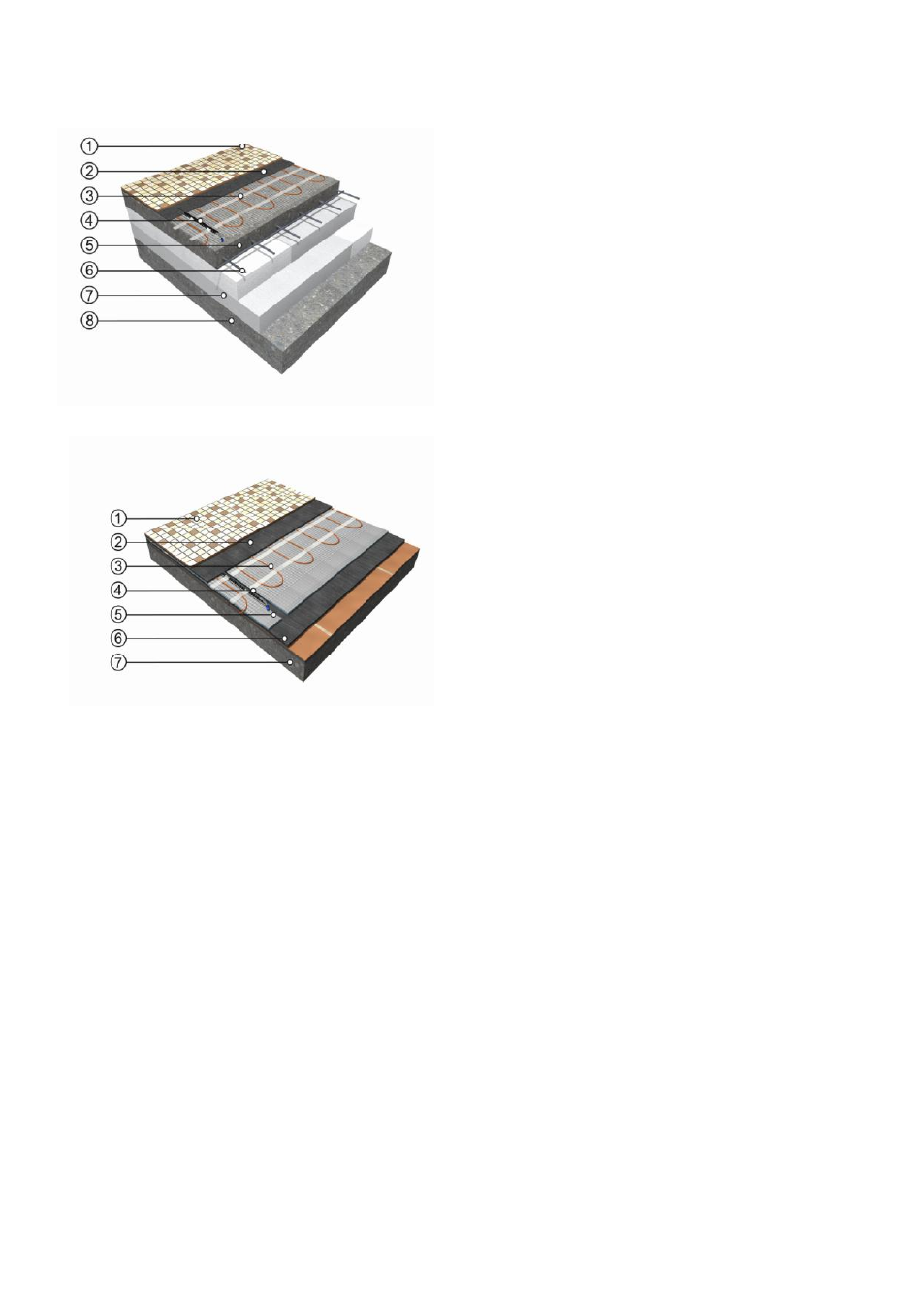

1) Напольная керамическая плитка
2) Эластичная клейкая шпаклевка
3) Нагревательный мат ECOFLOOR
4) Трубка («гусиная шея») с зондом
5) Бетонный слой ≈ 40 мм
6) Армирующая стальная сетка (KARI)
7) Термоизоляция 70-80 мм
8) Основание
1) Новая напольная керамическая плитка
2) Эластичная клейкая шпаклевка
3) Нагревательный мат ECOFLOOR
4) Трубка («гусиная шея») с зондом
5) Термоизоляция F-BOARD (не обязательно)
6) Эластичная клейкая шпаклевка
7) Исходное напольное керамическое покрытие
или иное основание
