DeviceNet 通訊模組安裝手冊

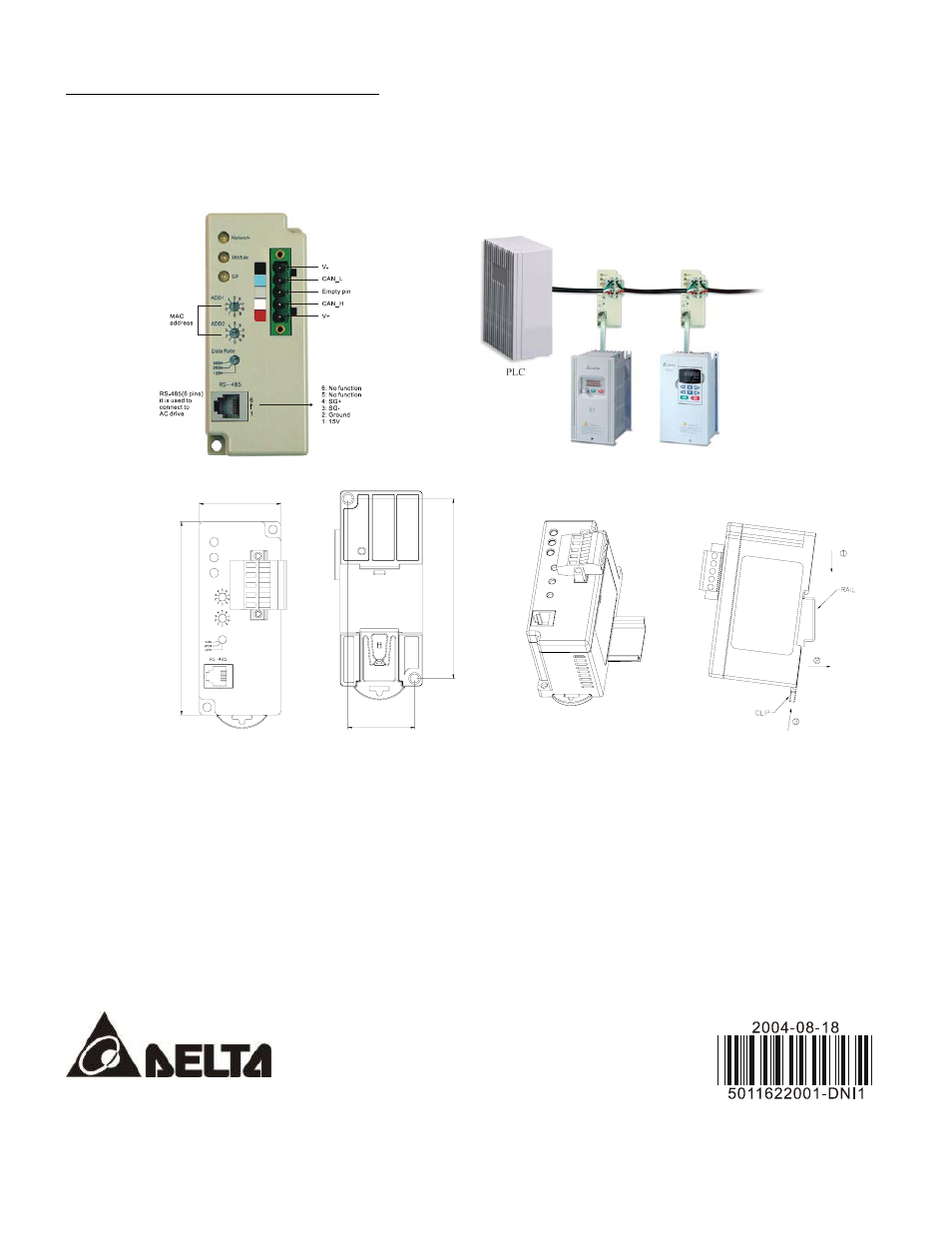

1. 面板外觀：裡頭包含一個與 VFD 系列連接的 RS-485 通訊接口、連接 DeviceNet 通訊網路接口，
以及位址和鮑率的選擇開關，還有三個狀態顯示燈以顯示目前此通訊模組運行狀態。
請見下圖。
2. 網路示意：下圖為簡易接線示意圖，實際現場配線請依循 DeviceNet 標準規範實施。
3. 固定方式 (Mounting Method)：按照底下圖示說明，將裝置正確配置在 DIN Rail 上面。
SP
Module
Network
Data Rate
ADD1
ADD2
42.0 [1.65]
100.0 [3.
94]
34.0 [1.34]
9
2.
0 [3
.6
2]
4. 電源需求：由 VFD 系列的 RS-485 通訊口供電，不需要外接獨立電源。電源接線方式請使用包裝
盒內所附 RJ-11(6 PINS) 接頭的傳輸線，一端接在 VFD 系列的 RS-485 通訊口，另一
端則接在此通訊模組的 RS-485 通訊口。完成此接線，則此通訊模組即可開始運行。
燈號指示的部分請參照第 5 點說明。
5. 燈號顯示：
SP：綠燈表 VFD 系列通訊正常，紅燈表異常。
Module：綠燈閃爍表無 I/O data 傳輸；綠燈則表有 I/O data 傳輸。
紅燈閃爍及亮紅燈則表此通訊模組模組異常。
Network：綠燈表 DeviceNet 通訊正常，紅燈表異常。
★詳細資料請參考使用手冊
—Chapter 5 Troubleshooting。
