6

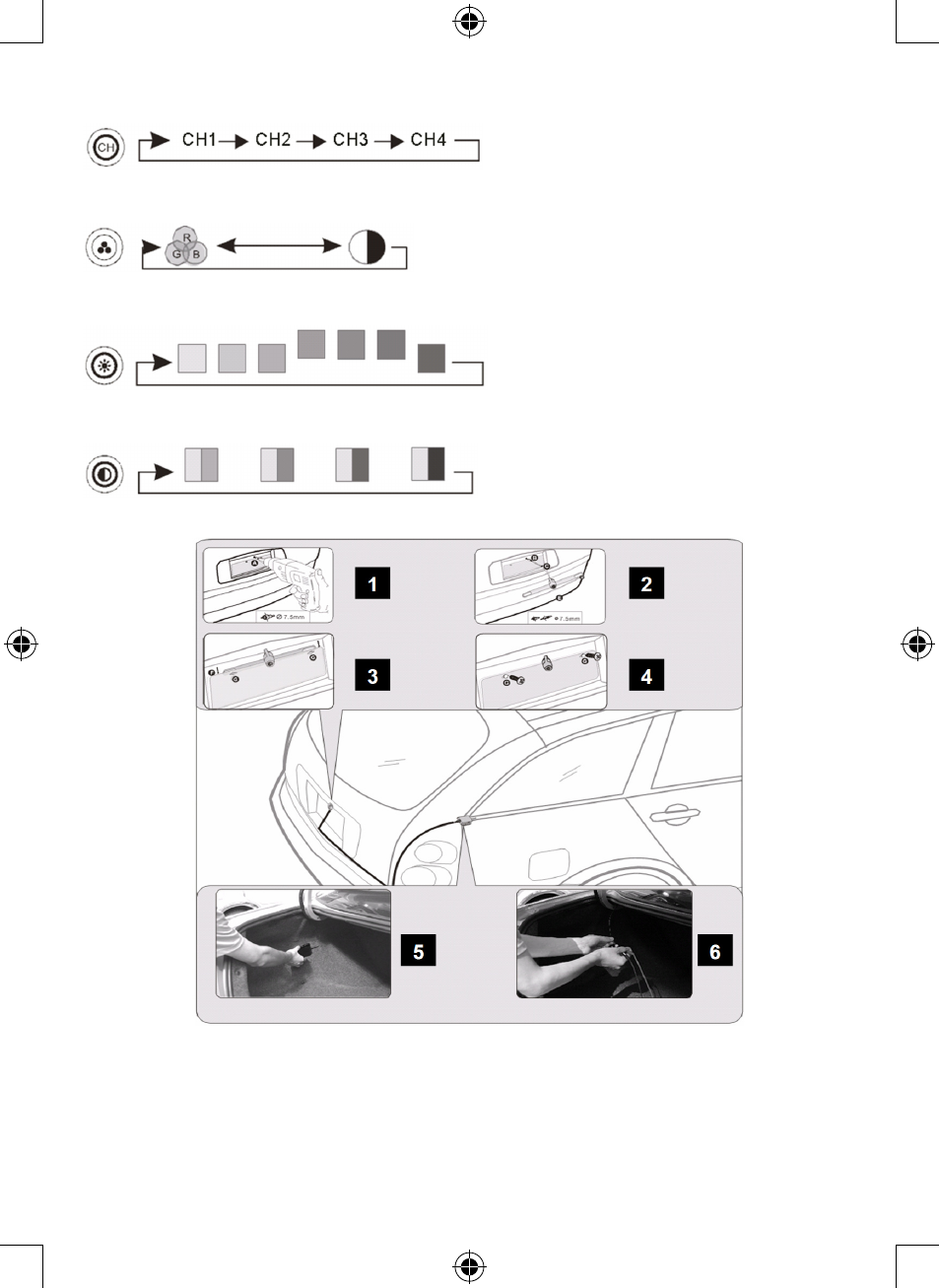

Kanalwahl:
Durch drücken dieser Taste schalten Sie zwischen den Kanälen um.
Umschalter Farbe, Schwarz/Weiß:
Durch drücken dieser Taste schalten Sie zwischen Farbe und Schwarz/Weiß um.
Helligkeit:
Durch drücken dieser Taste stellen Sie die Helligkeit ein.
Kontrast:
Durch drücken dieser Taste stellen Sie den Kontrast ein.
Verkabelung:
1. Nehmen Sie Nummernschild und Nummernschildhalterung ab. Bohren Sie ein ø 7,5 mm Loch für das
Kamerakabel.
2. Führen Sie das Kamerakabel durch das Loch.
3. Montieren Sie die Kamerahalterung gemeinsam mit Nummernschild und Nummernschildhalterung.
4. Schrauben Sie das Nummernschild wieder an.
5. Wählen Sie einen geeigneten Montageort für den Sender.
6. Schließen Sie die Kabel an. Finden Sie Einzelheiten zum Anschluss im Verkabelungsdiagramm.
Hinweis: Der Einbau richtet sich nach Ihrem Fahrzeug.
