Konig Electronic Wireless rear view camera system User Manual
Page 49
49

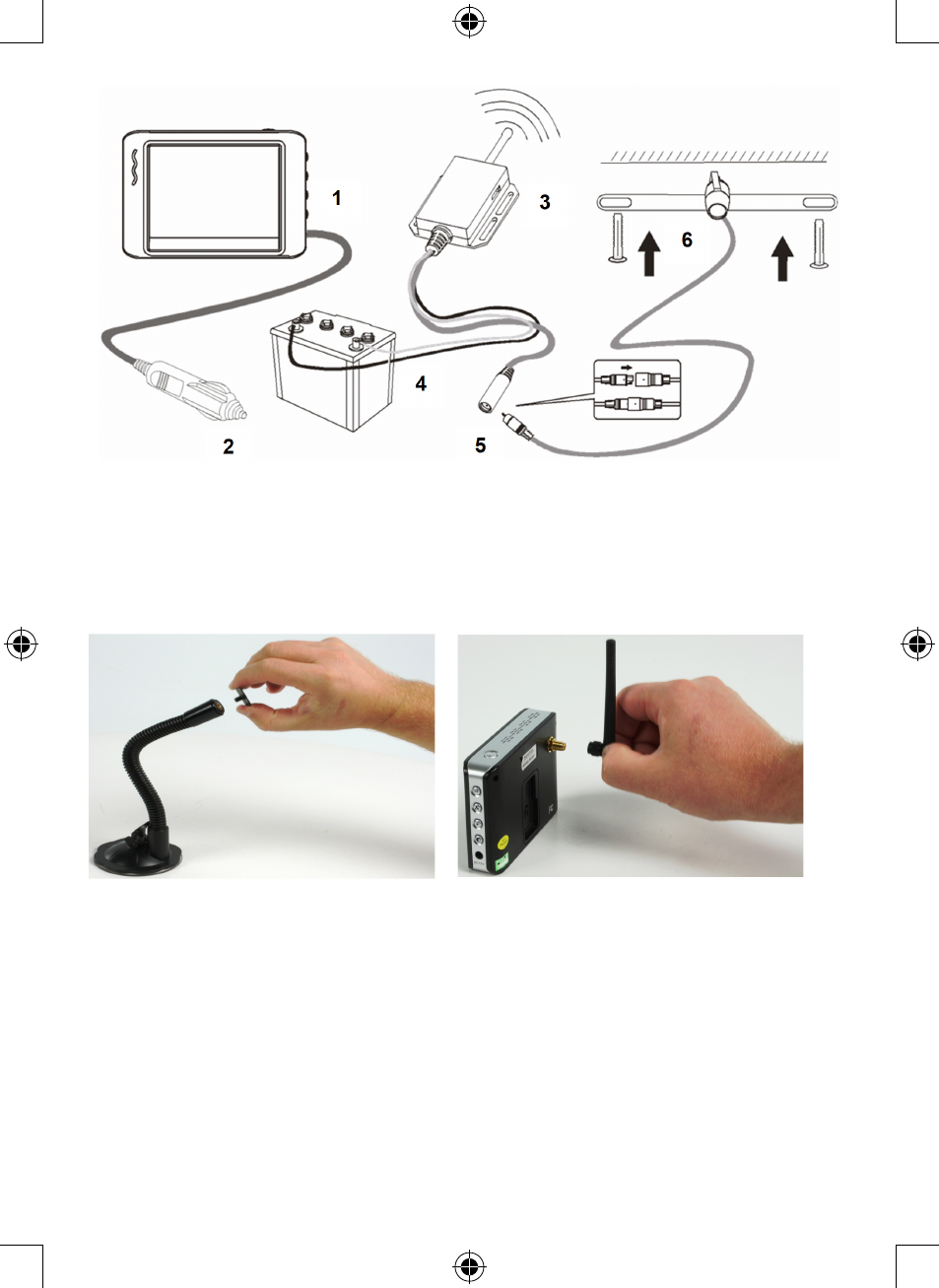

1. Koble strømkontakten til sigarettenner-kabelen til DC12V-inntaket på skjermen.
2. Koble sigarettenner-kontakten til bilens sigarettenner (eller en annen strømkilde i kjøretøyet)
3. Sett senderbryteren til en kanal (1, 2, 3 eller 4) for best mottak. På skjermen velger du samme kanal ved å
trykke på kanalbryteren til skjermen viser bildet fra kameraet.
4. Koble strømkabelen (rød/svart) til en batteristrømkilde.
5. Koble kameraets miniplugg (2,5 mm) til kontrapluggen (2,5 mm) på senderens kabel.
6. Kameraet monteres på det separate festet (inkludert)
Skru den lille firkantede metallplaten til
svanehalsfestet. Skyv baksiden av skjermen
over metallplaten for å feste skjermen til
svanehalsfestet
Fest antennen til antennekontakten på baksiden
av skjermen
Spesifikasjoner:
Skjerm
• Spenning: DC12V
• Strømforbruk: 280mA
• Driftstemperatur: -10°C ~ +50°C
• Driftsfuktighet: 85% (maks.)
• Visningsformat: 320(H)*240(V)
• Skjermstørrelse: 3,5” (diagonalt)
• Mottaksfrekvens: 2414MHz, 2432MHz, 2450MHz, 2468MHz
