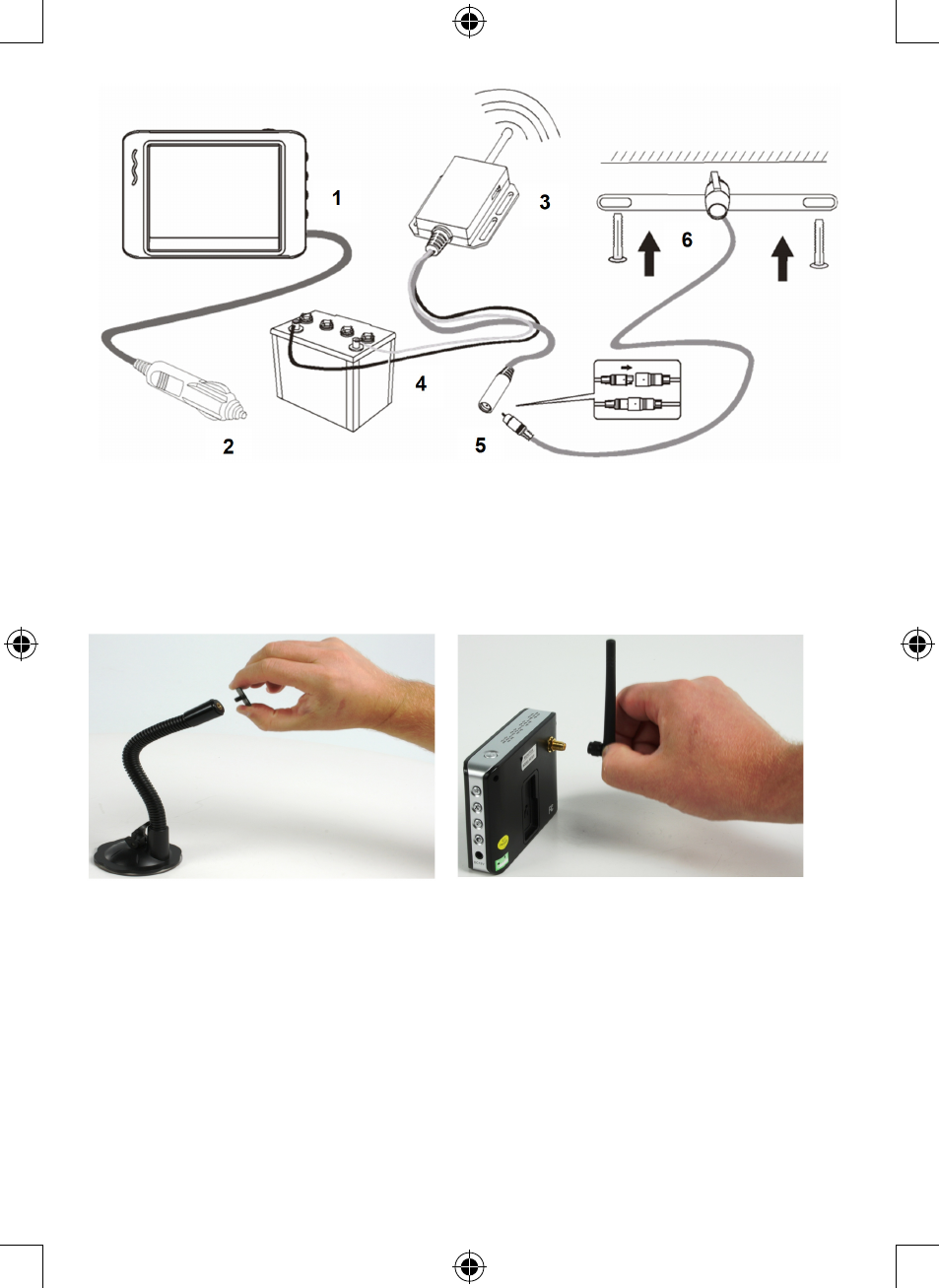

1. Připojte DC konektor kabelu autozapalovače do DC 12 V vstupu monitoru.
2. Připojte konektor autozapalovače do zapojení autozapalovače (nebo jiného napájecího zdroje vozidla).
3. Nastavte přepínač přijímače na kanál s nejlepším příjmem (1, 2, 3 nebo 4). Na monitoru zvolte stejný kanál
stisknutím tlačítka kanálu, dokud se na monitoru neobjeví obraz z kamery.
4. Připojte napájecí kabel (červený/černý) do bateriového zdroje.
5. Připojte minizástrčku kamery (2,5 mm) do konektoru (2,5 mm) kabelu přijímače.
6. Kamera upevněná na samostatném držáku (je součástí balení).
Přišroubujte malou kovovou, čtvercovou destičku
k esovitému držáku. Zasuňte zadní část monitoru
na kovovou destičku k jeho připevnění k
esovitému držáku.
Připojte anténu do anténního spoje v zadní části
monitoru.
Technické specifikace:
Monitor:
• Napětí: DC 12 V
• Vstupní proud: 280 mA
• Provozní teplota: -10 °C ~ +50 °C
• Provozní vlhkost: 85 % (max.)
• Formát zobrazení: 320 (vod.) x 240 (vert.)
• Velikost obrazovky: 8,9 cm (úhlopříčka)
• Přijímací frekvence: 2 414 MHz, 2 432 MHz, 2 450 MHz, 2 468 MHz
