21

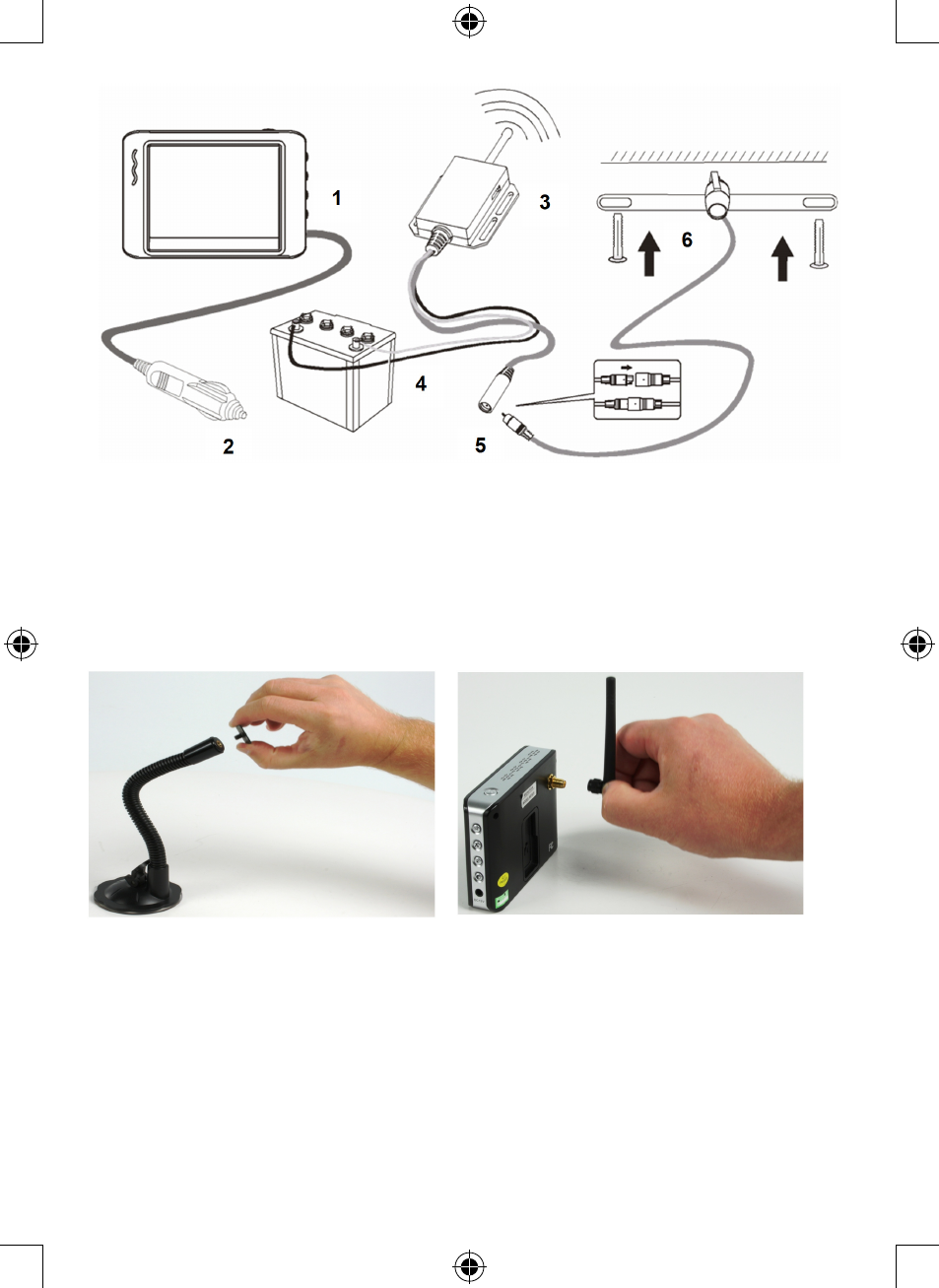

1. Conecte el enchufe de CC del cable de encendedor de cigarrillos a la entrada del monitor DC12V
2. Conecte el conector para encendedor de cigarrillos a la conexión del encendedor de cigarrillos (u otra
fuente de energía o del vehículo)
3. Ajuste el interruptor del transmisor a un canal (1, 2, 3 o 4) para una mejor recepción. En el monitor,
seleccione el mismo canal pulsando el botón de canal hasta que el monitor muestre la imagen de la
cámara
4. Conecte el cable de alimentación (rojo / negro) a una fuente de energía de la batería
5. Enchufe el mini-conector (de 2,5 mm) de la cámara al contra-enchufe (de 2,5 mm) del cable del transmisor
6. Cámara montada en el soporte por separado (incluida)
Atornille la pequeña placa cuadrada metálica
al soporte de cuello de cisne. Deslice la parte
posterior del monitor sobre la placa de metal para
conectar el monitor al soporte de cuello de cisne
Conecte la antena a la conexión de la antena en
la parte posterior del monitor
Especificaciones:
Monitor:
• Voltaje: 12V de CC
• Consumo de corriente: 280mA
• Temperatura de funcionamiento: -10 ° C ~ +50 ° C
• Operación con humedad: 85% (máx.)
• Formato de pantalla: 320 (H) x 240 (V)
• Tamaño de pantalla: 3,5 pulgadas (en diagonal)
