Huzalozási diagram:
1. Távolítsa el a rendszámtáblát és annak a tartóját. Fúrjon egy 7,5mm átmérőjű lyukat a kamera kábele számára
2. Vezesse át a lyukon a kamera kábelét
3. Szerelje rá a kamera tartóját a rendszámtábla tartójára
4. Helyezze vissza a csavarokat
5. Válasszon ki egy megfelelő helyet a transzmitter pozicionálásához

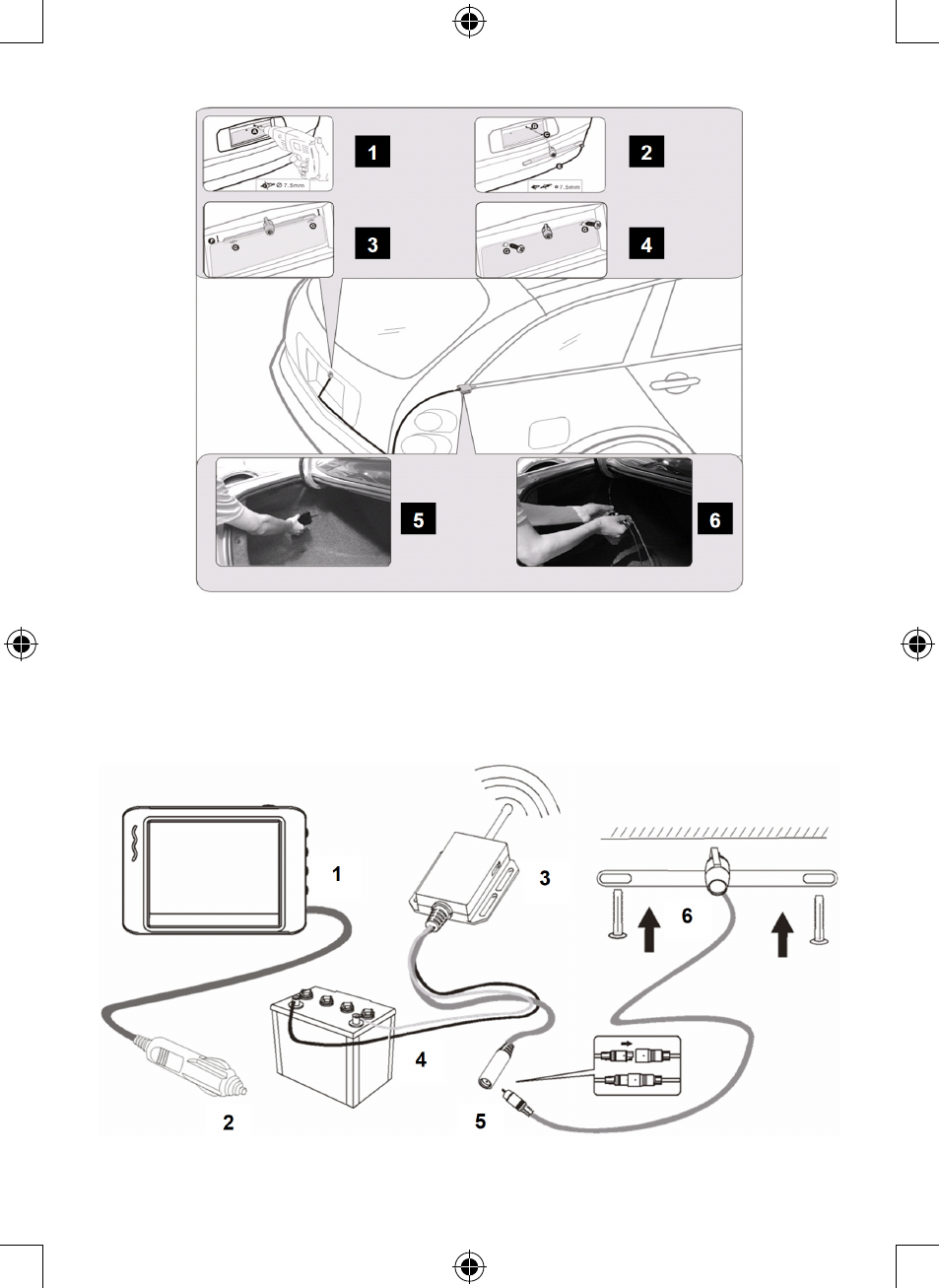

6. Csatlakoztassa a kábeleket. További részletekért tekintse meg az alábbi ábrát.
Megjegyzés: A beszerelés módja minden gépjármű modellnél eltérhet
1. Csatlakoztassa a szivargyújtó DC-csatlakozóját a monitor DC12V bemenetéhez
2. Csatlakoztassa a szivargyújtó csatlakozóját az autó szivargyújtó csatlakozójához (vagy egyéb áramforráshoz)
