1. Verwijder de kentekenplaat en houder. Boor een gat van ø 7.5mm voor de kabel van de camera
2. Steek de kabel van de camera door het gat
3. Monteer de camerabeugel samen met de kentekenplaat en houder
4. Draai de schroeven weer vast
5. Selecteer een geschikte plek voor de zender

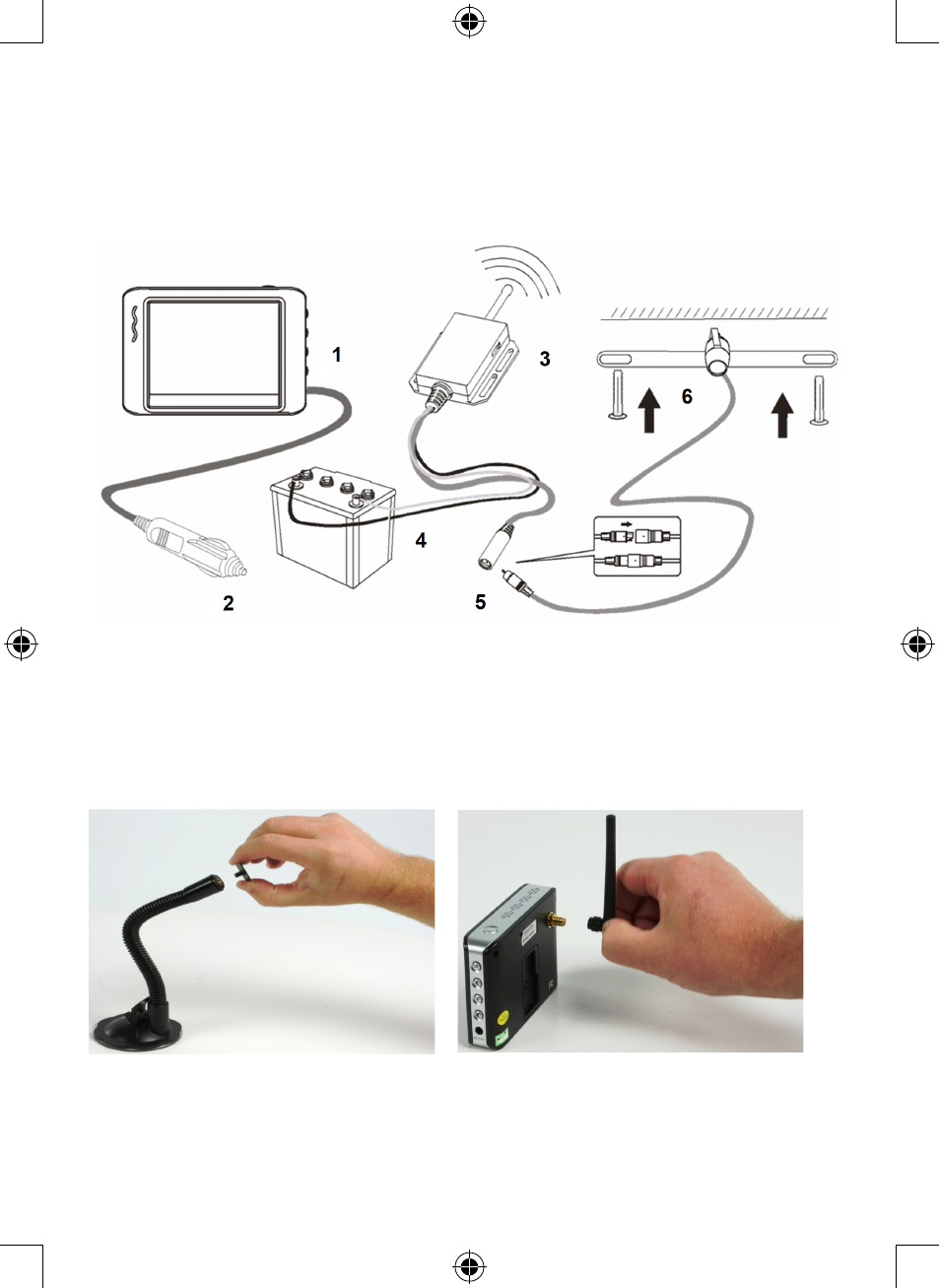

6. Sluit de kabels aan. Zie het diagram hieronder voor meer details
Opmerking: De installatiemethode kan per situatie verschillen
1. Sluit de DC stekker van de sigarettenaanstekerkabel aan op de DC 12 V ingang van de monitor
2. Sluit de sigarettenaanstekerstekker aan op de sigarettenaanstekeringang van de auto (of andere
voedingsbron of voertuig)
3. Stel de zenderschakelaar in op een kanaal (1, 2, 3 of 4) voor de beste ontvangst. Selecteer op de monitor
hetzelfde kanaal door op de kanaaltoets te drukken totdat de cameraweergave op de monitor verschijnt
4. Sluit de voedingskabel (rood/zwart) aan op de accuvoedingsbron
5. Sluit de ministekker (2.5mm) van de camera aan op de contrastekker (2.5mm) van de zenderkabel
6. Camera gemonteerd op de afzonderlijke beugel (inbegrepen)
Schroef het kleine, metalen plaatje op de
ganzenhalsbeugel. Schuif de achterzijde van de
monitor over het metalen plaatje om de monitor
om de ganzenhalsbeugel te bevestigen
Bevestig de antenne op de antenneverbinding
achterop de monitor
