ECM-LX800D

32 ECM-LX800D User

’s Manual

2.4.17

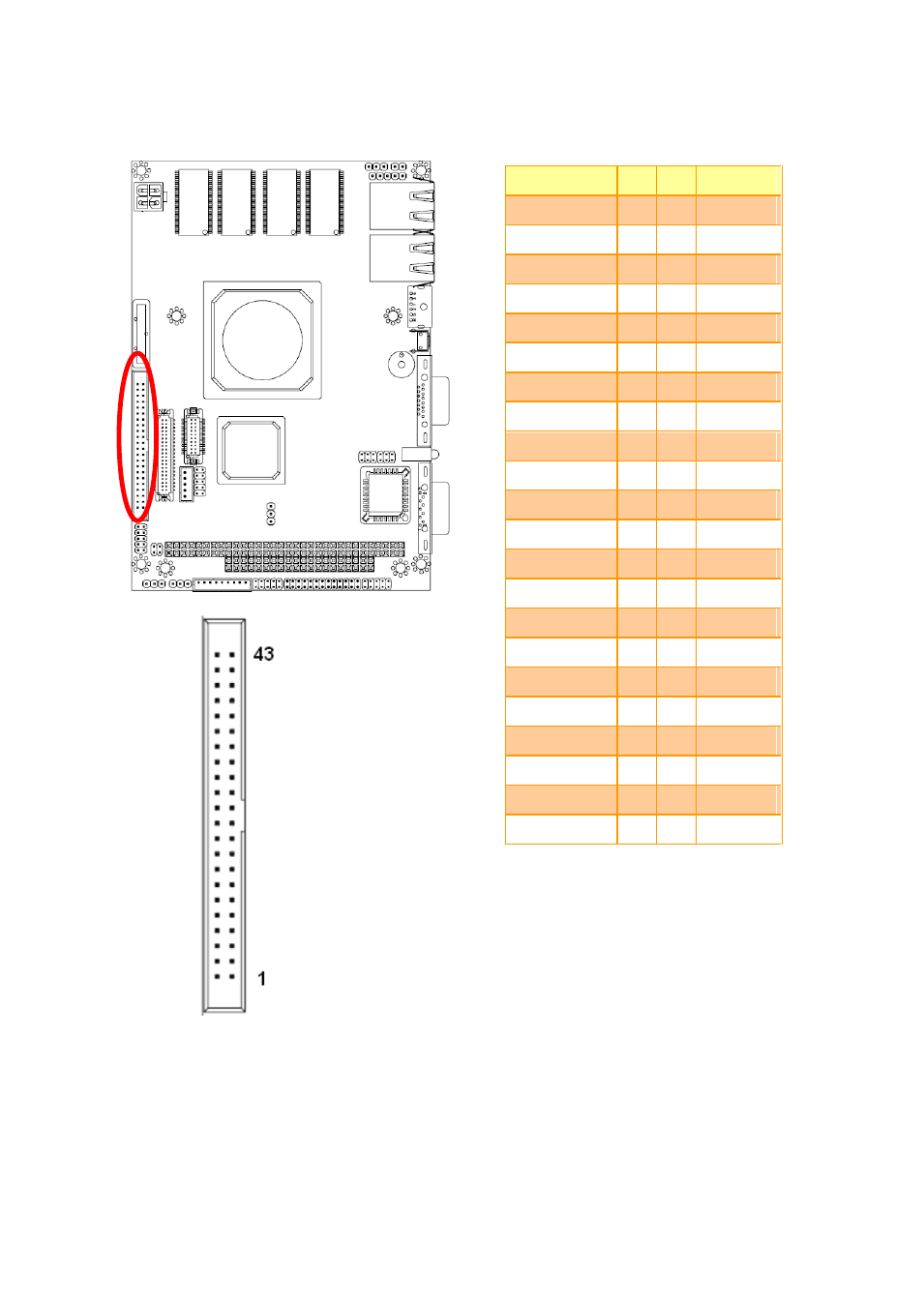

IDE Connector (IDE)

Signal

PIN PIN

Signal

NC

44

43

GND

+5V

42

41

+5V

GND

40

39

HDLED

IDE_CS1#

38

37 IDE_CS0#

IDE_A2

36

35

IDE_A0

IDE_CABLEID 34

33

IDE_A1

NC

32

31

IDE_IRQ

GND

30

29 IDE_ACK#

IDE_CSEL

28

27

IDE_RDY

GND

26

25

IDE_IOR#

GND

24

23 IDE_IOW#

GND

22

21

IDE_REQ

NC

20

19

GND

IDE_D15

18

17

IDE_D0

IDE_D14

16

15

IDE_D1

IDE_D13

14

13

IDE_D2

IDE_D12

12

11

IDE_D3

IDE_D11

10

9

IDE_D4

IDE_D10

8

7

IDE_D5

IDE_D9

6

5

IDE_D6

IDE_D8

4

3

IDE_D7

GND

2

1

RESET#
