Page 28

AR-V5430FL Installation Guide
1
JP1
5V TO RS232 & RESET & POWER LED
2
JP2
PIN HEADER FOR AUDIO IN/OUT
3
CN1
12V & 5V POWER INPUT
4
CN2
PIN HEADER FOR RS-232 SIGNALS
5
CN3
SIM CARD SOCKET
6
CON1
GSM/GPRS MODULE BOARD TO BOARD CONNECTOR

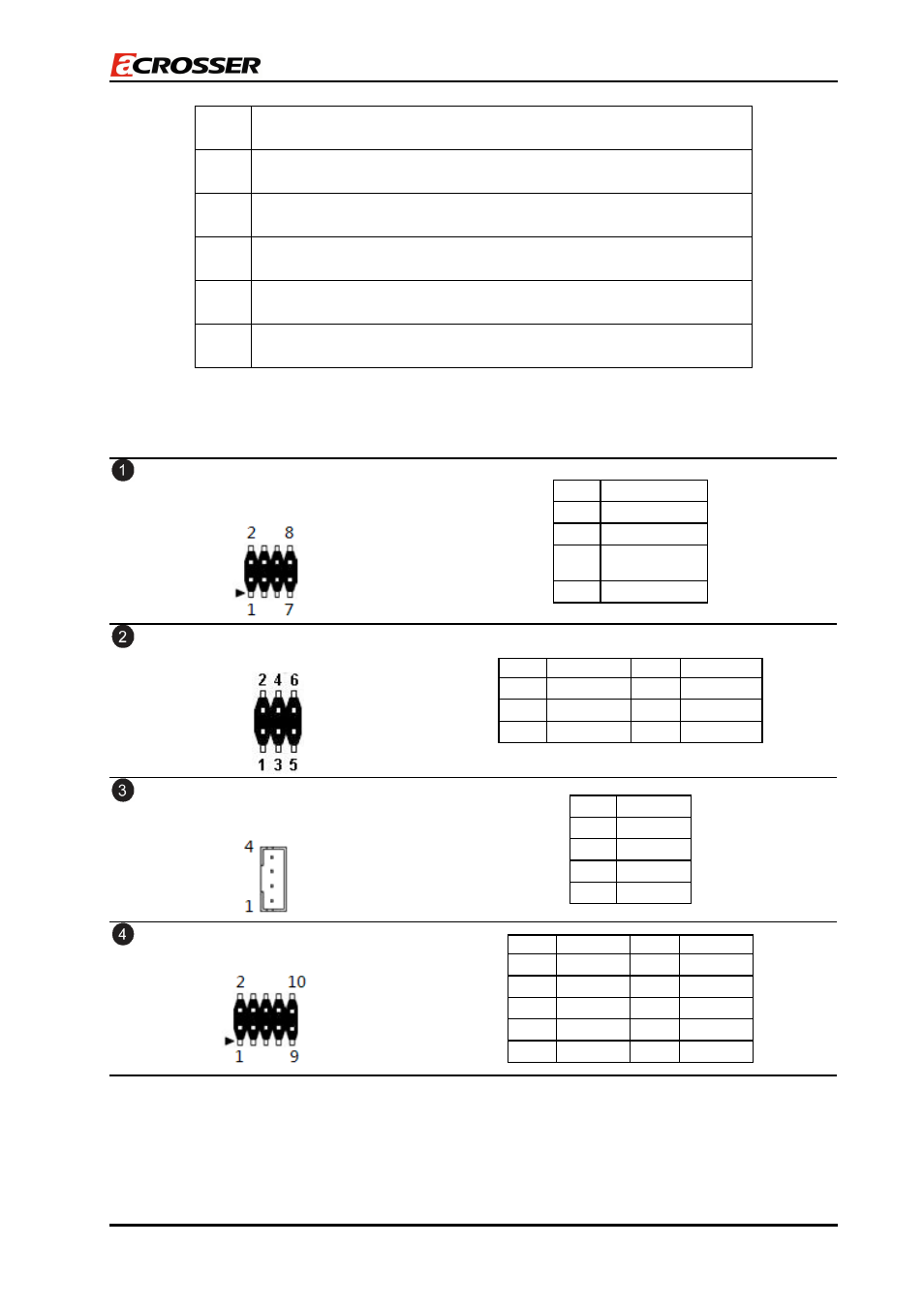

Connectors and Jumper Setting
28/39
JP1
5V TO RS232 & RESET & POWER
LED
PIN
DEFINE
1-2
RED LED
3-4
GREEN LED
5-6
SELECT RS232
PIN 10 WITH +5V
7-8
GND
JP2
PIN HEADER FOR AUDIO IN/OUT
PIN
SIGNAL PIN SIGNAL
1
LINE_X_R
2
LINE_X_L
3
AUDIO_GND
4
AUDIO_GND
5
MIC_IN
6
AUDIO_GND
CN1
12V & 5V POWER INPUT
PIN
SIGNAL
1
+12V
2
GND
3
GND
4
+5V
CN2
PIN HEADER FOR RS-232 SIGNALS
PIN
SIGNAL
PIN SIGNAL
1
DCD
2
DSR
3
RXD
4
RTS
5
TXD
6
CTS
7
DTR
8
RI
9
GND
10
5PWR
