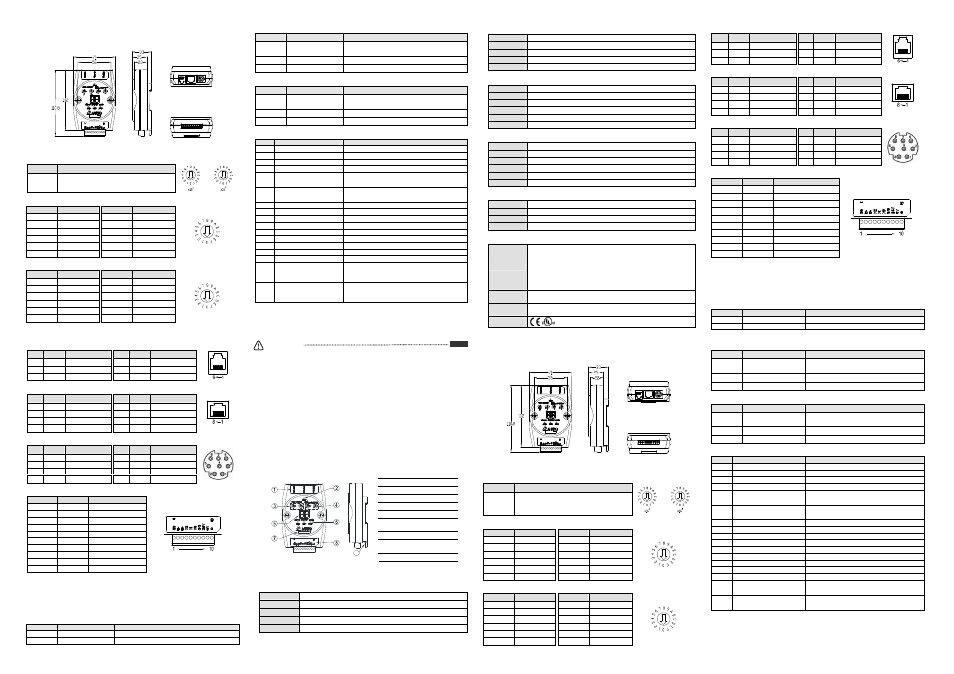

安裝
外觀
尺寸單位：mm
位址開關設置
開關設置 說明
01 … F7 有效的 Modbus 通訊位址
通訊格式開關設置
旋鈕值 通訊格式 旋鈕值 通訊格式
0 7-N-1 8 7-N-2
1 8-N-1 9 8-N-2
2 7-O-1 A 7-O-2
3 8-O-1 B 8-O-2
6 7-E-1 E 7-E-2
7 8-E-1 F 8-E-2
通訊速率開關設置
旋鈕值 鮑率 (bps) 旋鈕值 鮑率 (bps)
1 110 7 4,800
2 150 8 9,600
3 300 9 19,200
4 600 A 38,400
5 1,200 B 57,600
6 2,400 C 115,200
RJ-11 連接器的腳位定義
腳位 訊號 敘述 腳位 訊號 敘述
1 -- N/C 4 D- 資料負極
2 -- N/C 5 GND 參考地
3 D+ 資料正極 6 -- N/C
RJ-45 連接器的腳位定義
腳位 訊號 敘述 腳位 訊號 敘述
1 Tx+ 傳輸資料正極 5 -- N/C
2 Tx- 傳輸資料負極 6 Rx- 接收資料負極
3 Rx+ 接收資料正極 7 -- N/C
4 -- N/C 8 -- N/C
RS-232 連接器的腳位定義
腳位 訊號 敘述 腳位 訊號 敘述
1 -- N/C 5 Tx 傳輸資料
2 -- N/C 6 -- N/C
3 -- N/C 7 -- N/C
4 Rx 接收資料 8 GND 參考地
歐式端子台的腳位定義
腳位 訊號 敘述
1 SG 資料傳輸參考地
2 D- 資料負極
3 D+ 資料正極
4 X2 數位輸入點 2
5 X1 數位輸入點 1
6 X0 數位輸入點 0
7 S/S 數位輸入點參考地
8 24V +24V
9 0V 0V
10 -- 大地
LED 燈指示說明及故障排除
IFD9506 通訊模組有三個 LED 指示燈和一個數位顯示器。POWER LED 用來顯示 IFD9506 的工作電源是否正常；
RS485 LED 與 LINK/ACT LED 用來顯示 IFD9506 的通訊連接狀態；數位顯示器用來顯示 IFD9506 通訊模組的
站號、錯誤資訊以及從站的錯誤訊息。
POWER 燈顯示說明
LED 燈狀態 顯示說明 處理方法
燈滅 工作電源不正常 檢查 IFD9506 工作電源是否正常
綠燈亮 工作電源正常 無需處理
RS-485 燈顯示說明
LED 燈狀態 顯示說明 處理方法
燈滅 無通訊或 RS-485 連線不正常 1. 如通訊中燈滅，檢查 IFD9506 的 RS-485 確認連接正常。
2. 確認網路上至少有一個節點可以正常通訊。
綠燈恆亮 RS-485 接線不正常 D+ 、D- 對調
綠燈閃爍 RS-485 連線正常 無需處理
LINK/ACT 燈顯示說明
LED 燈狀態 顯示說明 處理方法
燈滅 無電源或者網路無連接 1. 檢查 IFD9506 電源並確認網路線連接正常。
2. 重新上電，如果錯誤依然存在，請退回工廠進行修復。
綠燈亮 連線正常，無資料傳送 無需處理
綠燈閃爍 傳送、接收資料正常 無需處理
數位顯示器顯示說明
代碼 顯示說明 處理方法
01 ~ F7 掃描模組的節點位址（正常工作時） 無需處理
F0 回歸出廠設定值 無需處理
F1 開機中 無需處理
F2 工作電源電壓過低 檢查通訊模組的工作電源是否正常
F3 內部錯誤，內部記憶體檢測出錯 1. 將通訊模組重新上電，如果錯誤依然存在，進行步驟 2。
2. 將通訊模組重置，如果錯誤依然存在，退回原廠進行修復。
F4 內部錯誤，工廠製造流程出錯 1. 將掃描模組重新上電，如果錯誤依然存在，進行步驟 2。
2. 將通訊模組重置，如果錯誤依然存在，退回原廠進行修復。
F5 網路連接錯誤 確認通訊模組與網路連接正常
F6 網路連線數滿 確認是否連線數過多
F7 UART 設定錯誤 確認 RS-485, RS-232 通訊格式是否正確
E1 警報 1 觸發 查看警報輸入點 1
E2 警報 2 觸發 查看警報輸入點 2
E3 警報 3 觸發 查看警報輸入點 3
01 錯誤的功能碼 檢查 Modbus 指令是否正確
02 錯誤的位址 檢查 Modbus 指令是否正確
03 錯誤的資料 檢查 Modbus 指令是否正確
04 CRC 錯誤
1. 檢查通訊模組與 RS-485 連接是否正常
2. 確認通訊模組串列傳輸速率與網路上其他節點的串列傳輸速率設置
一致
0B 站台無回應
1. 檢查通訊模組與 RS-485 連接是否正常
2. 確認通訊模組串列傳輸速率與網路上其他節點的串列傳輸速率設置
一致
注意事項
此安装手册只提供电气规格、一般规格、安装及配线等。
配线时请务必关闭电源，请勿在上电时触摸任何端子。
本机为开放型 (OPEN TYPE) 机壳，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击／
冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具或钥匙才可打开），防止非维护人员操作
或意外冲击本体，造成危险及损坏。
產品簡介
功能特色
1. 自动侦测 10/100 Mbps 传输速率，MDI/MDI-X 自动侦测。
2. 提供 Monitor table 可寄存监控的数据，让使用者快速存取。
3. 支持 Modbus TCP 协议 (支持 Master 和 Slave 模式)。
4. 经触发后发送电子邮件。
5. 可由外部设定通讯地址、RS-485 通讯格式、波特率。
6. 可由 Web 设定通讯参数。
產品外觀
1 通讯口 RS-485, Ethernet, RS-232
2 电源指示灯
3 通讯地址设定开关
4 通讯格式、通讯速率设定开关
5 数字显示器
6 RS-485 指示灯、Reset 按键、
Ethernet 指示灯
7 模块名称
8 端子台 RS-485 连接器、数字输入
点、电源输入、大地
9
9 DIN 轨连接器
功能規格
Ethernet 連接器
接头 RJ-45 with Auto MDI/MDIX
传输方式 Ethernet Type II
传输电缆 Category 5e, 100 米 (Max)
传输速率 10/100 Mbps Auto-Detection
网络协议 ICMP, IP, TCP, UDP, DHCP, SMTP, MODBUS OVER TCP/IP, Delta Configuration
簡體中文
RS-485 連接器
接头 RJ-11
传输方式 RS-485
传输速率 110, 150, 300, 600, 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200
通讯格式 Stop bit: 1,2 Parity bit: None, Odd, Even Data bit: 7,8 ASCII/RTU
通讯协议 Modbus, User Define
RS-232 連接器
接头 Mini Dim
传输方式 RS-232
传输速率 110, 150, 300, 600, 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200
通讯格式 Stop bit: 1,2 Parity bit: None, Odd, Even Data bit: 7,8 ASCII/RTU
通讯协议 Modbus, Delta Configuration, User Define
传输电缆 DVPACAB215 / DVPACAB230 / DVPACAB2A30
端子台連接器
接头 欧式端子台 10PIN
传输方式 RS-485
传输距离 1,200m
传输速率 110, 150, 300, 600, 1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200
通讯格式 Stop bit: 1,2 Parity bit: None, Odd, Even Data bit: 7,8 ASCII/RTU
通讯协议 Modbus, User Define
電氣規格
电源电压 24V DC (-15% ~ 20%) 由欧式端子台输入
消耗电力 3W
绝缘电压 500V
重量 140g
環境規格
噪声免疫力
ESD (IEC 61131-2, IEC 61000-4-2): 8KV Air Discharge
EFT (IEC 61131-2, IEC 61000-4-4): Power Line:±2KV, Digital Input: ±2KV,
Communication I/O: ±2KV
RS (IEC 61131-2, IEC 61000-4-3): 80MHz ~ 1GHz, 10V/m. 1.4GHz ~ 2.0GHz, 10V/m
Conducted Susceptibility Test (EN61000-4-6, IEC61131-2 9.10): 150KHz ~ 80MHz,
3V/m
Surge Test (Biwave IEC61132-2, IEC61000-4-5):
Power line 0.5KV DM, Ethernet 0.5KV CM, RS-485 0.5KV CM
操作／储存环境 操作：0ºC ~ 55ºC（温度）、50 ~ 95%（湿度）、污染等级 2
储存：-25ºC ~ 70ºC（温度）、5 ~ 95%（湿度）
耐震动／冲击 国际标准规范 IEC61131-2, IEC68-2-6 (TEST Fc)/IEC61131-2 & IEC 68-2-27(TEST
Ea)
标准
安裝
外觀
尺寸单位：mm
通訊地址開關設置
开关设置 说明
01 … F7 有效的 Modbus 通讯地址
通訊格式開關設置
旋钮值 通讯格式 旋钮值 通讯格式
0 7-N-1 8 7-N-2
1 8-N-1 9 8-N-2
2 7-O-1 A 7-O-2
3 8-O-1 B 8-O-2
6 7-E-1 E 7-E-2
7 8-E-1 F 8-E-2
通訊速率開關設置
旋钮值 波特率 (bps) 旋钮值 波特率 (bps)
1 110 7 4,800
2 150 8 9,600
3 300 9 19,200
4 600 A 38,400
5 1,200 B 57,600
6 2,400 C 115,200
RJ-11 連接器的腳位定義
引脚 信号 叙述 引脚 信号 叙述
1 -- N/C 4 D- 数据负极
2 -- N/C 5 GND 参考地
3 D+ 数据正极 6 -- N/C
RJ-45 連接器的腳位定義
引脚 信号 叙述 引脚 信号 叙述
1 Tx+ 传输数据正极 5 -- N/C
2 Tx- 传输数据负极 6 Rx- 接收数据负极
3 Rx+ 接收数据正极 7 -- N/C
4 -- N/C 8 -- N/C
RS-232 連接器的腳位定義
引脚 信号 叙述 引脚 信号 叙述
1 -- N/C 5 Tx 传输数据
2 -- N/C 6 -- N/C
3 -- N/C 7 -- N/C
4 Rx 接收数据 8 GND 参考地
歐式端子台的腳位定義
引脚 信号 叙述
1 SG 数据传输参考地
2 D- 数据负极
3 D+ 数据正极
4 X2 数字输入点 2
5 X1 数字输入点 1
6 X0 数字输入点 0
7 S/S 数字输入点参考地
8 24V +24V
9 0V 0V
10 -- 大地
LED 燈指示說明及故障排除
IFD9506 通讯模块有三个 LED 指示灯和一个数字显示器。POWER LED 用来显示 IFD9506 的工作电源是否正常；
RS485 LED 与 LINK/ACT LED 用来显示 IFD9506 的通讯连接状态；数字显示器用来显示 IFD9506 通讯模块的
通讯地址、错误信息以及从站的错误信息。
POWER 燈顯示說明
LED 灯状态 显示说明 处理方法
灯灭 工作电源不正常 检查 IFD9506 工作电源是否正常
绿灯亮 工作电源正常 无需处理
RS-485 燈顯示說明
LED 灯状态 显示说明 处理方法
灯灭 无通讯或 RS-485 联机不正常 1. 如通讯中灯灭，检查 IFD9506 的 RS-485 确认连接正常。
2. 确认网络上至少有一个节点可以正常通讯。
绿灯恒亮 RS-485 接线不正常 D+ 、D-对调。
绿灯闪烁 RS-485 联机正常 无需处理
LINK/ACT 燈顯示說明
LED 灯状态 显示说明 处理方法
灯灭 无电源或者网络无连接 1. 检查 IFD9506 电源并确认网络线连接正常。
2. 重新上电，如果错误依然存在，请退回工厂进行修复。
绿灯亮 联机正常，无数据传送 无需处理
绿灯闪烁 传送、接收数据正常 无需处理
數字顯示器顯示說明
代码 显示说明 处理方法
01 ~ F7 扫描模块的节点地址（正常工作时） 无需处理
F0 回归出厂设定值 无需处理
F1 开机中 无需处理
F2 工作电源电压过低 检查通讯模块的工作电源是否正常
F3 内部错误，内部存储器检测出错 1. 将通讯模块重新上电，如果错误依然存在，进行步骤 2。
2. 将通讯模块重置，如果错误依然存在，退回原厂进行修复。
F4 内部错误，工厂制造流程出错 1. 将扫描模块重新上电，如果错误依然存在，进行步骤 2。
2. 将通讯模块重置，如果错误依然存在，退回原厂进行修复。
F5 网络连接错误 确认通讯模块与网络连接正常
F6 网络联机数满 确认是否联机数过多
F7 UART 设定错误 确认 RS-485, RS-232 通讯格式是否正确
E1 警报 1 触发 查看警报输入点 1
E2 警报 2 触发 查看警报输入点 2
E3 警报 3 触发 查看警报输入点 3
01 错误的功能码 检查 Modbus 指令是否正确
02 错误的地址 检查 Modbus 指令是否正确
03 错误的数据 检查 Modbus 指令是否正确
04 CRC 错误 1. 检查通讯模块与 RS-485 连接是否正常
2. 确认通讯模块波特率与网络上其它节点的波特率设置一致
0B 站台无响应 1. 检查通讯模块与 RS-485 连接是否正常
2. 确认通讯模块波特率与网络上其它节点的波特率设置一致
