REPAIR PARTS
5
HP 17" TILLER - - MODEL NO.
PPRT5, PRODUCT
NO.
954
00
62-21

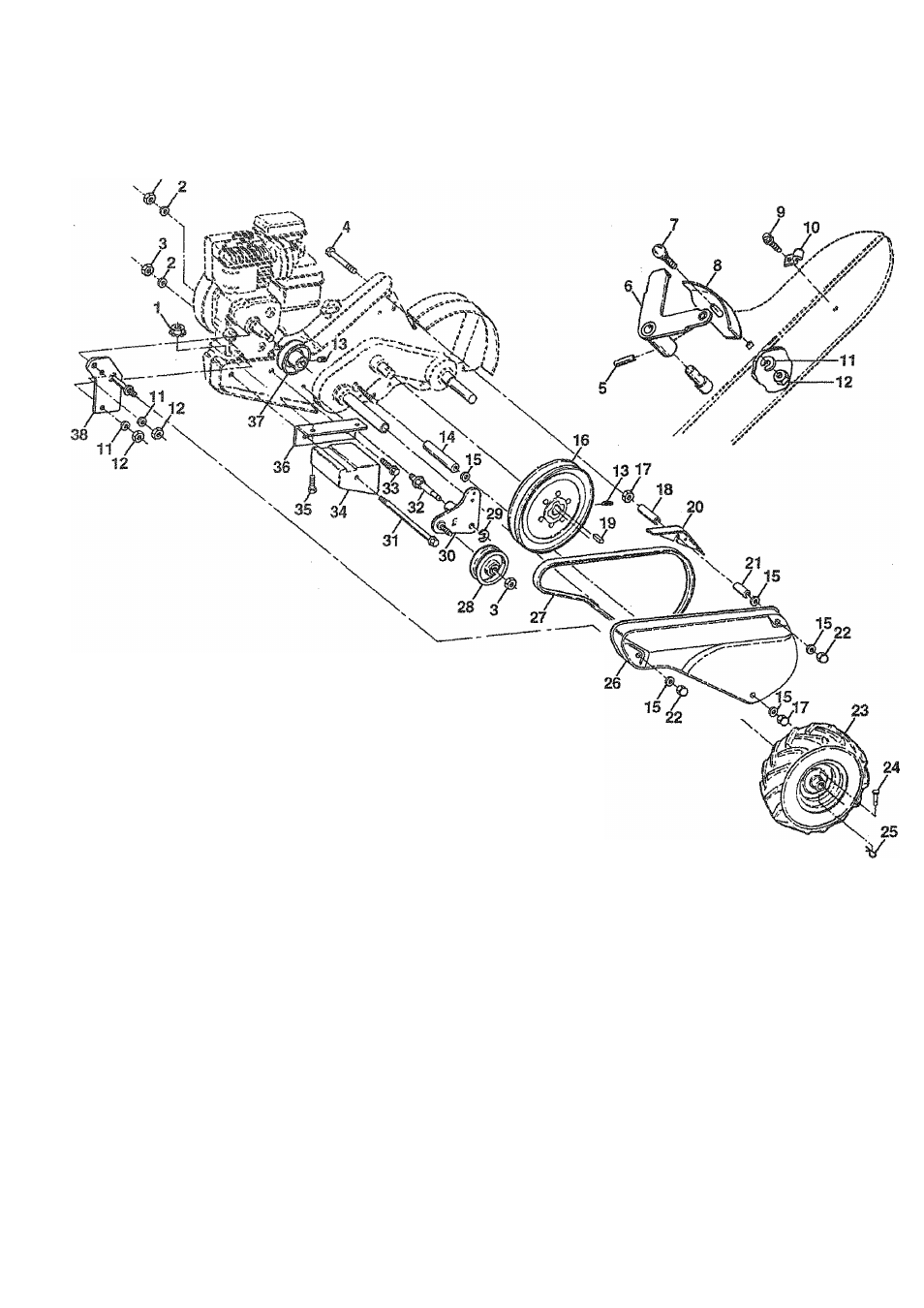

MAINFRAME, LEFT SIDE
3
KEY
PART
DESCRIPTION
NO.
NO.
1
873510500
Nut, Keps 5/16-18
2
810040600
Washer, Lock 3/8
3
873220600
Nut, Hex 3/8-16
4
874930568
Bolt, Hex 5/16-18x4-1/4
5
532124963
Pin, Roll
6
532110111
Lever,
Shift
7
872110404
Bolt,
Carriage 1/4-20 x 1/2 Gr. 5
8
532008700
Plate, Shift Indicator
9
532086777
Screw, Hex, Washer Head, Slotted
#10-24x1/2
10
532009484
Clip
11
810040400
Washer, Lock 1/4
12
873220400
Nut, Hex 1/4-20
13
823230506
Screw, Set, Hex 5/16-18 x 3/8
14
532120938
Spacer, Split 0,327 x 0.42 x 2,68
15
819111116
Washer 11/32x 11/16 x 16 Ga.
16
532100473
Sheave, Transmission
17
873220500
Nut, Hex 5/16-18
18
532110651
Spacer, Split 0.327 x 0.42 x 1.75
19
532002649
Key, Square 3/16 x 1-1/8
20
532110653
Guard, Pinch Point
21
532131691
Spacer, Split 0.327 x 0.42 x 1.627
22
532104214
Nut, Cap 5/16-18
23
532102190
Tire
532124258
Rim
532124718
Tire Valve
24
532126875
Rivet,
Drilled
25
532124788
Clip, Hairpin
26
532125341
Guard, Belt
KEY
NO.
PART
NO.
DESCRIPTION
27
532132672
Belt, V
28
532104679
Pulley, Idler
29
812000032
Ring, Klip
30
532105611
Bracket, Idler
31
532102384
Bolt, Hex 5/16-16 X 12
32
532102141
Shaft, Idler Arm
33
874760616
Bolt, Hex 3/8-16 X 1
34
532102383
Counterweight, L. H,
35
874760524
Bolt, Hex 5/16-18x1-1/2
36
532102331
Bracket, Reinforcement, L. H.
37
532130816
Sheave, Engine
38
532131558
Bracket, Guard Belt
- -
532102180
Decal, Shift Indicator
532132328
Decal, Logo (Belt Guard)
NOTE: All component dimensions given in U.S. inches.
1 inch = 25,4 mm
