REPAIR PARTS
5 HP 17" TILLER - ■ MODEL NO. PPRT5, PRODUCT NO. 954 00 62-21

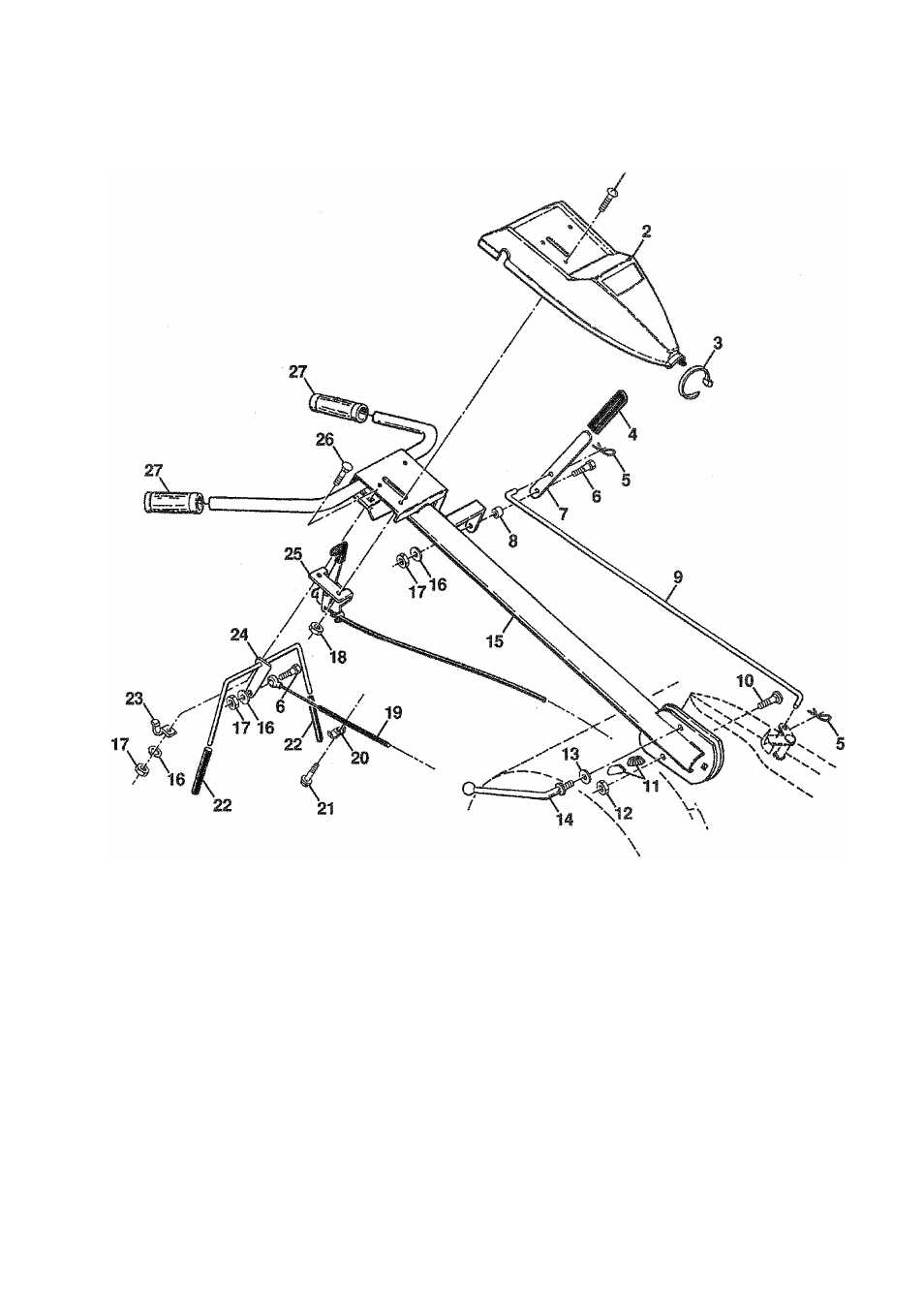

HANDLE ASSEMBLY
i
KEY
PART
DESCRIPTION
KEY
PART
DESCRIPTION
NO.
NO.
NO.
NO.
1
871091008
Screw, Truss Hd.
18
873731000
Nut. Keps #10-24 UNC
#10-24 UNCxl/2
19
532102162
Cable, Clutch
2
532126951
Panel, Control
20
532009484
Clip
3
532104164
Tie, Cable
21
532086777
Screw, Hex Washer Hd. Slotted
4
532124797
Grip, Handle
#10-24x1/2
5
532124788
Clip, Hairpin
22
532102604
Grip, Bar, Control
6
532081328
Bolt, Shoulder
23
532102744
Clamp, Bar, Control
7
532109335
Handle, Shift
24
532105216
Bar Assembly, Control
8
532109313
Grommet, Rubber
25
532127012
Control, Throttle
9
532109337
Rod, Shift
26
872140404
Bolt, Carriage 1/4-20 UNC x 1/2
10
872110608
Bolt, Carriage 3/8-16x1 Gr. 5
27
532009266
Grip, Handle
11
532109229
Lock, Handle
532132327
Manual, Owner’s
12
532005394
Nut 3/8-16
532102721
Decal, Instruction
13
819131611
Washer 13/32 x l x 11 Ga.
- -
532134242
Decal, Control Panel
14
532109228
Lever, Lock, Handle
- -
532120431
Decal, Hand Placement
15
532125327
Handle
16
810040400
Washer, Lock 1/4
NOTE: All comoonent dimensions given in U.S. inch
17
873220400
Nut, Hex 1/4-20
1 inch =: 25.4 mm
21
