Installation
1. Il faut installer le filtre dans un endroit raisonnablement
accessible pour faciliter l’entretien. Un kit de réparation est
offert. Les tuyaux et tubes doivent être aussi courts que
possible et ils doivent être propres et sans saleté ni copeaux
à l’intérieur. Il faut utiliser modérément la pâte à joint et
l’appliquer uniquement sur le tuyau, jamais dans l’orifice. Il ne
faut pas utiliser de ruban de PTFE pour assurer l’étanchéité
des connexions de tuyaux. Les pièces ont tendance à se
fracturer et se loger à l’intérieur de l’appareil, ce qui peut
causer un mauvais fonctionnement. De plus, un nouveau tuyau
doit être installé entre le filtre et l’équipement à protéger.
2. Il ne doit y avoir aucune accumulation de saleté ni de liquide
dans la tuyauterie en amont.
3. Placer le filtre aussi proche que possible de l’équipement qui
doit être protégé et en amont de tout régulateur de pression.
4. Installer le filtre pour que l’air circule dans la direction de la
flèche sur le corps.
5. Monter le filtre verticalement, avec le mécanisme de purge de
la cuve en bas. L’humidité libre s’écoule ainsi dans la « zone
calme » du puits, au fond de la cuve.
Fonctionnement et entretien
1. Il faut purger régulièrement les filtres à purge manuelle avant que
la condensation et l’huile condensée atteignent le bas du déflecteur.
2. Il faut remplacer l’élément de filtration des particules quand la
différence de pression dans le filtre atteint 0,7 bar (10 psi).
3. Les éléments absorbants sont conçus pour absorber les
contaminants gazeux. Le rendement d’un élément absorbant varie
en fonction du gaz à absorber et de la température ambiante. A
température élevée, les éléments absorbants sont moins efficaces.
Les éléments absorbants ne sont pas des filtres à particules. Il
faut éliminer toutes les particules et aérosols avant l’absorption
des contaminants gazeux. La chute de pression initiale dans
l’élément absorbant (0,1 bar ; 1,5 psi) ne doit jamais augmenter.
La présence d’un liquide, d’un aérosol ou de particules solides
dans l’élément absorbant indique qu’il faut remplacer l’élément
et nettoyer le système que la parce que la capacité effective de
l’élément absorbant a été dépassée.
Sentir l’air sortant de l’élément absorbant est la méthode la
plus efficace de déterminer s’il faut remplacer l’élément filtrant.
Des odeurs désagréables sont présentes avant qu’il soit
possible de détecter un niveau d’huile.
4. L’indicateur de différence de pression, sur le haut du corps du
filtre, donne une indication visuelle de la différence de pression
dans le filtre. Remplacer l’élément filtrant quand au moins la moitié
du piston orange est au-dessus de la bague de retenue quand
l’air circule. Pour les appareils sans indicateur de différence de
pression, il faut utiliser des manomètres différentiels pour
déterminer quand la différence de pression maximale a été atteinte.
5. Couper l’alimentation d’air et faire tomber la pression de
l’appareil avant toute intervention.
6. Après une intervention, mettre le système sous pression et
vérifier qu’il n’y a pas de fuites. S’il y a des fuites, ne pas faire
fonctionner, refaire l’intervention.

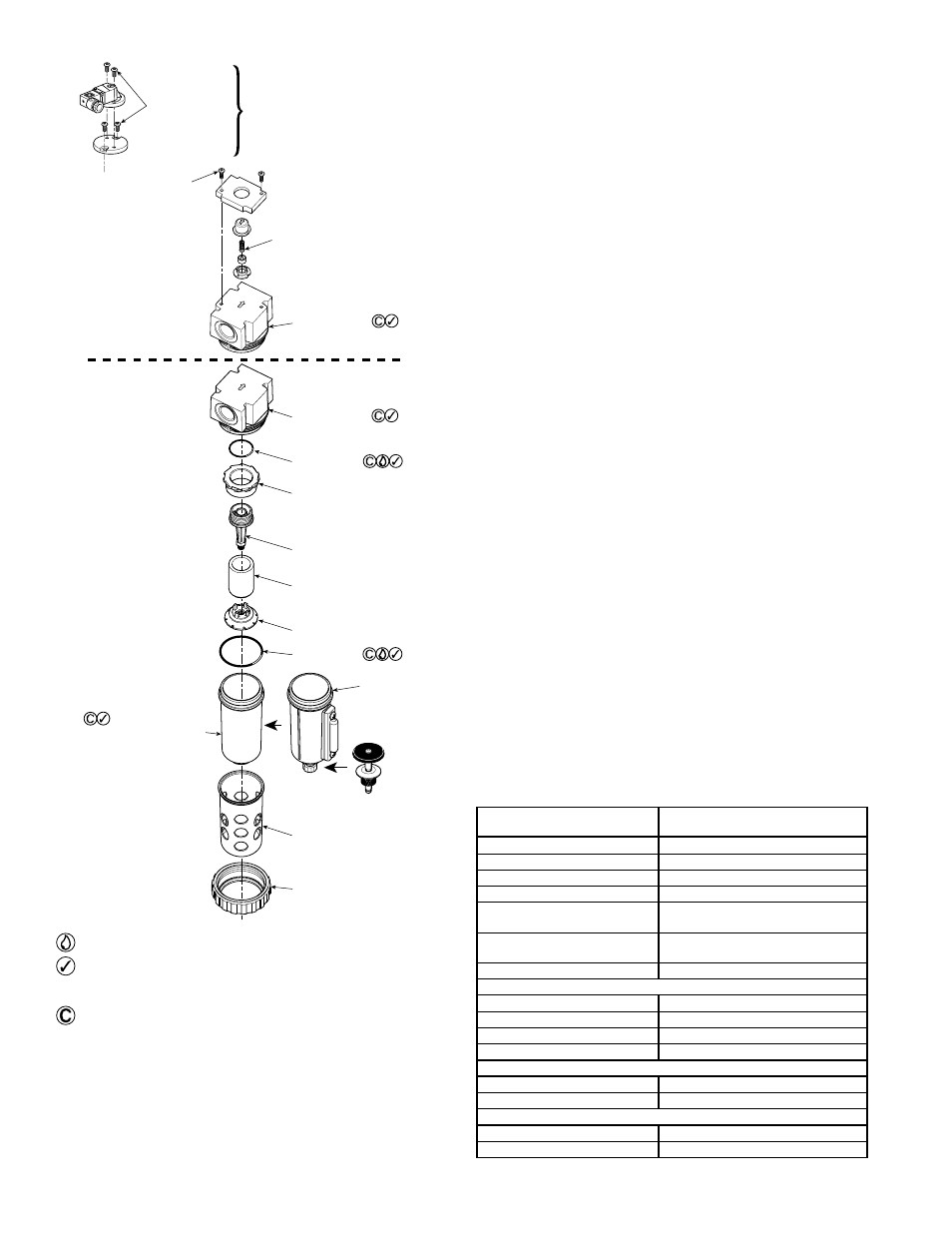

Corps du filtre
(Surfaces internes)
Déflecteur
Joint torique
Porte-filtre
(serré à la main)
Elément
Déflecteur
Joint torique
Collier de retenue
(serré à la main,
plus un quart de tour)
Cuve
métallique
(voyant
montré)
Cuve en polycarbonate
(consulter l'avertissement)
(Ne pas rayer
les surfaces internes)
Purge
manuelle
Purge
à piston
Protecteur de cuve
Corps du filtre
avec indicateur
de différence de pression
Indicateur électronique
optionnel de différence
de pression
Noter l'orientation de toutes
les pièces de l'indicateur
de différence de pression
pendant le démontage et
le remontage
(la flèche de l'indicateur
de différence de pression
comme la flèche du corps)
Couple
0,5 à 0,6 Nm
(4,7 à 5,3 in-lb)
Couple
0,5 à 0,6 Nm
(4,7 à 5,3 in-lb)
Avec un tournevis à lame,
visser pour augmenter
la différence et dévisser
pour la réduire.
Appliquer un peu de la graisse fournie. (sans silicones)
Vérifier qu’il n’y a pas d’entailles, de rayures ni d’imperfections
superficielles. S’il y en a, la longévité est probablement
réduite et il faut prévoir un remplacement à l’avenir.
Nettoyer avec un chiffon sans peluche.
Filtre absorbant et à particules F12 de 1/4 in et 3/8 in 83-953-000
Kits d’intervention offerts
F12
Description
1/4 in et 3/8 in
Elément de 5 microns* GRP-96-344
Elément de 40 microns* GRP-96-343
Elément absorbant FRP-96-301
Kit de protection de la cuve GRP-96-345
Kit de réparation d’indicateur
de différence de pression
FRP-96-300
Kit électronique d’indicateur
de différence de pression
FRP-96-302
Kit de voyant GRP-96-346
Kits de cuve métallique
Purge manuelle
GRP-96-348
Purge à piston GRP-96-353
Voyant et purge manuelle GRP-96-349
Voyant et purge à piston GRP-96-352
Kits de cuves en polycarbonate
Purge manuelle
GRP-96-347
Purge à piston GRP-96-351
Kits de purge
Purge manuelle
GRP-96-340
Purge à piston GRP-96-354
*Les kits d’éléments comprennent un joint entre le corps et la cuve.
