SBĚRNÝ OD-
PADNÍ TANK
(pohled v řezu)
1 pal./ 25 mm nebo
1,5 pal./38 mm (vnit. prům.)
SANITÁRNÍ HADICE
0,75 pal./
19 mm
KOHOUT
1 pal./ 25 mm
nebo 1,5 pal./38 mm
KOHOUT
OD PŘÍVODU
PITNÉ VODY
OD PŘÍVODU
PITNÉ VODY
0,75 pal./
19 mm
KOHOUT
1 pal./ 25 mm
nebo 1,5 pal./38 mm
KOHOUT
TOALETA S
MACERAČNÍM
ČERPADLEM
TOALETA S MACE-
RAČNÍM ČERPADLEM
Instalace

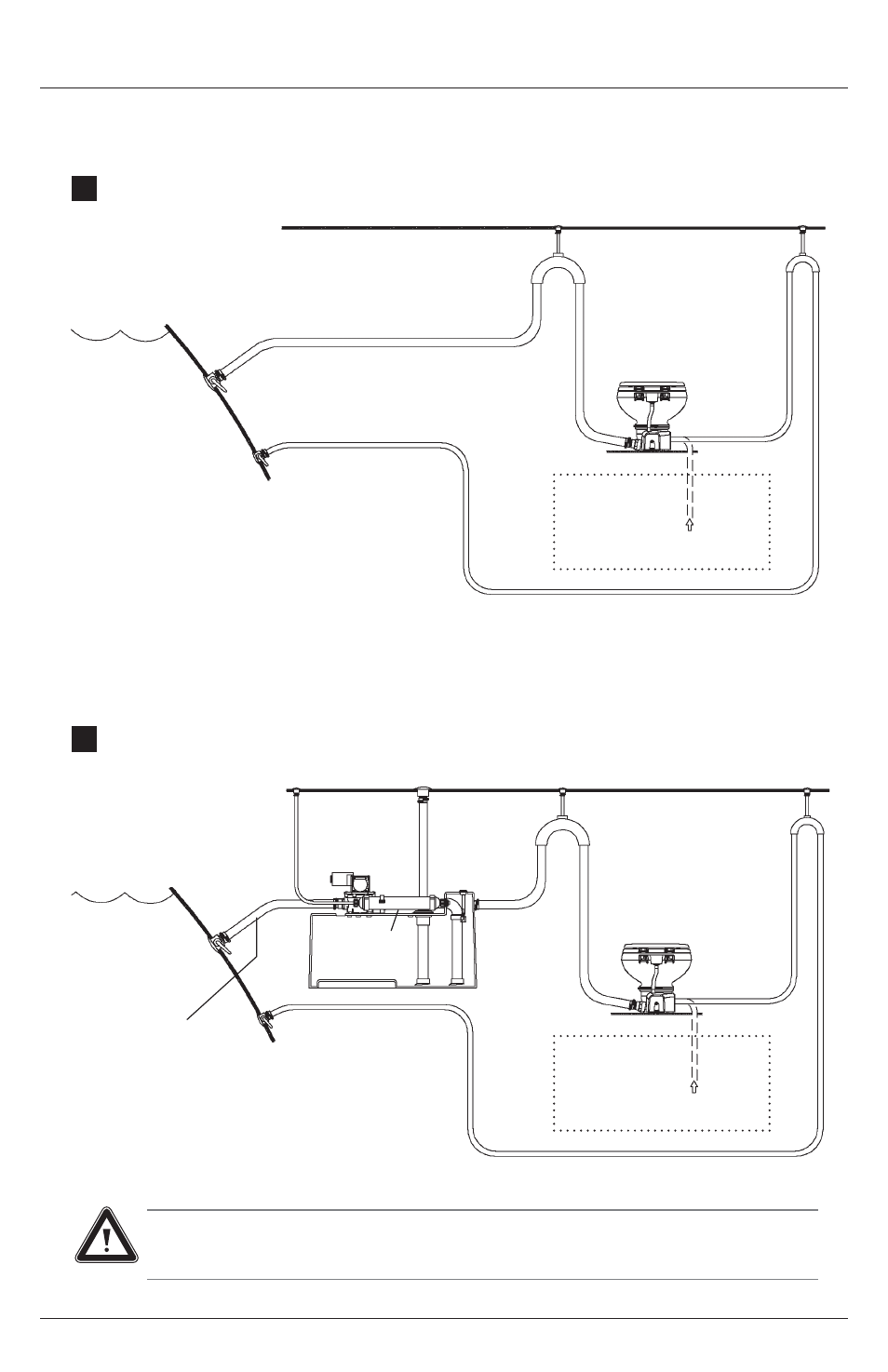

5.2 Uspořádání systému pod čárou ponoru
7
8
ODVZDUŠ-
ŇOVACÍ
TVAROVKA
0,75 pal./ 19 mm (vnit. prům.)
ČÁRA PONORU PLAVIDLA
0,75 pal./ 19 mm (vnit. prům.)
ČÁRA PONORU PLAVIDLA
0,75 pal./ 19 mm (vnit. prům.)
ODVZDUŠŇOVACÍ SMYČKA *
0,75 pal./ 19 mm (vnit. prům.)
ODVZDUŠŇOVACÍ SMYČKA *
0,5 pal./ 13 mm
(vnit. prům.)
POTRUBÍ PITNÉ VODY
0,5 pal./ 13 mm
(vnit. prům.)
POTRUBÍ PITNÉ VODY
Pokud se sběrný odpadní
tank nachází pod čárou
ponoru, sem přidejte od-
vzdušňovací smyčku.*
1 pal./ 25 mm nebo
1,5 pal./38 mm (vnit. prům.)
ODVZDUŠŇOVACÍ
SMYČKA*
1 pal./ 25 mm nebo
1,5 pal./38 mm (vnit. prům.)
ODVZDUŠŇOVACÍ
SMYČKA*
ODVZDUŠ-
ŇOVACÍ FILTR
VÝTLAČNÉ
ČERPADLO
VYPOUŠTĚNÍ
Z PALUBY
Toaleta s přímým vypouštěním přes
palubu
Toaleta s vy-
pouštěním do
sběrného odpadního
tanku
Pozor! Nebezpečí zaplavení
Všechny odvzdušňovací smyčky je třeba instalovat minimálně 8 pal./20 cm nad vodním potrubím
při úplném náklonu na bok.
*
1 pal./ 25 mm
nebo 1,5 pal./38 mm (vnit. prům.)
SANITÁRNÍ HADICE
VODNÍ POTRUBÍ
VODNÍ POTRUBÍ
