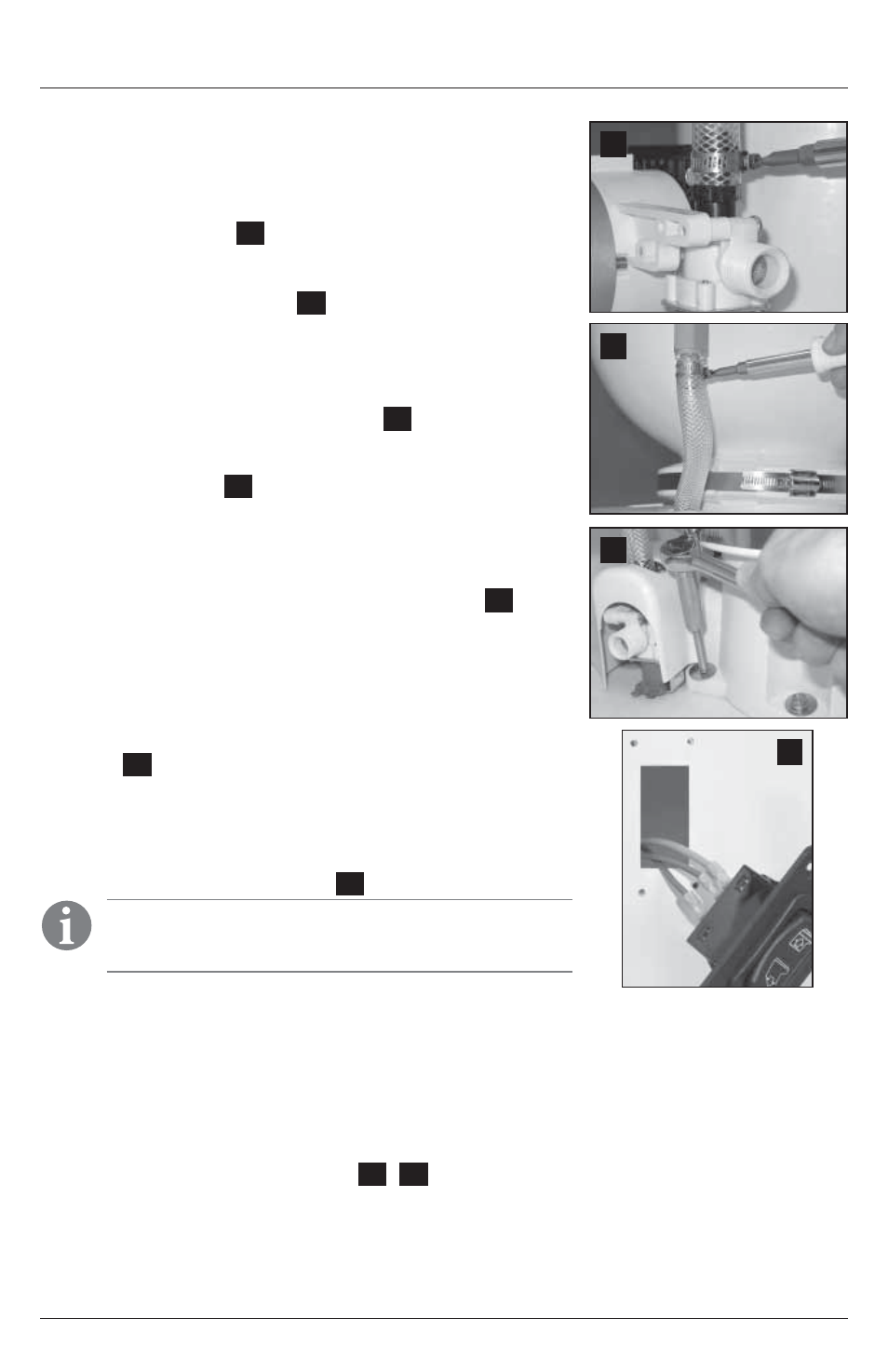

116

Instalação

c. Volte a colocar as braçadeiras de plástico e a faixa de com-

pressão entre a bacia superior e a base. Junte as juntas na
parte da frente da bacia da sanita (existirá um espaço entre
as braçadeiras atrás da bacia). Com o parafuso da faixa de
compressão posicionado numa braçadeira (não no espaço
entre braçadeiras) (

9

), aperte a faixa de compressão até

65 pol.-lbs.

4. Conecte o tubo de fornecimento de água entre a válvula de ve-

rifi cação ou o adaptador (fi g.

2

1) e a válvula de água (modelo

de descarga de água doce) ou a bomba de água (modelo de
descarga de água do mar) na base.

a. Corte o tubo de fornecimento de acordo com o um compri-

mento que não dobre quando conectado.

b. Remova a embalagem de plástico (fi g.

2

3) da bomba.

c. Com a braçadeira do tubo, conecte o tubo à união estriada da

válvula de água (modelo de água doce) ou da bomba (modelo
de água do mar) (

12

).

d. Coloque a ponta solta do tubo de fornecimento na tampa de

plástico, para cima. Baixe e encaixe a tampa na bomba de
trituração.

e. Conecte o tubo de fornecimento de água à válvula cónica de

verifi cação de descarga com a braçadeira do tubo (

13

).

5. Planeie a ligação elétrica, o fornecimento de água e a canaliza-

ção de descarga de acordo com o esquema do sistema sanitário
apropriado (ver páginas 112 – 113). Crie orifícios de acesso para
a canalização e os fornecimentos elétricos para a sanita.

6. Coloque a sanita na posição fi nal e fi xe-a ao chão com fi xadores

de cabeça sextavada e arruelas nas laterais e na parte detrás da
base (

14

).

7. Planeie a posição do interruptor de descarga, de modo que as

ligações e os fi os elétricos não possam fi car molhados.

8. Utilize o modelo de interruptor (embalado em separado) para

marcar a posição dos fi xadores e do orifício de acesso ao inter-
ruptor. Corte o orifício de acesso (

15

).

Nota

Consulte o diagrama de circuitos elétricos no verso da lista de peças
para a sanita.

9. COM A ALIMENTAÇÃO ELÉTRICA DESLIGADA, encaminhe

o fi o positivo trançado em cobre (medidor conforme as normas
ABYC) desde o disjuntor ou do fusível até ao orifício de acesso
ao interruptor.* Encaminhe o fi o vermelho desde a bomba de
trituração da sanita até ao orifício de acesso ao interruptor.
Encaminhe o fi o desde o orifício de acesso ao interruptor atй а
válvula de água elétrica na parte inferior da sanita (modelo de
água doce). Conecte fi os de acordo com o diagrama e com os
conectores de forquilha adequados (

15

,

17

).

10. Fixe o interruptor de descarga à parede com os parafusos forne-

cidos.

14

15

Dometic MasterFlush

12

13
