14
Dometic-pystyputkisarja
1
1
2
4
3
5
6
FI Sisällysluettelo
1 Käyttötarkoitus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2 Komponentit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1 Käyttötarkoitus
Dometic-pystyputkisarja korvaa pitkät joustavat letkut, joissa on viemärijätettä normaalin
wc-järjestelmän käytön aikana . Letkutuksissa, jotka kulkevat ylöspäin tai joissa on matalia kohtia,
viemäröinti voi jumittua tai sen haju voi tunketua ajan myötä letkujen läpi . Pystyputkisarja korvaa
tuon putken estääkseen hajujen tunkeutumisen .
2 Komponentit

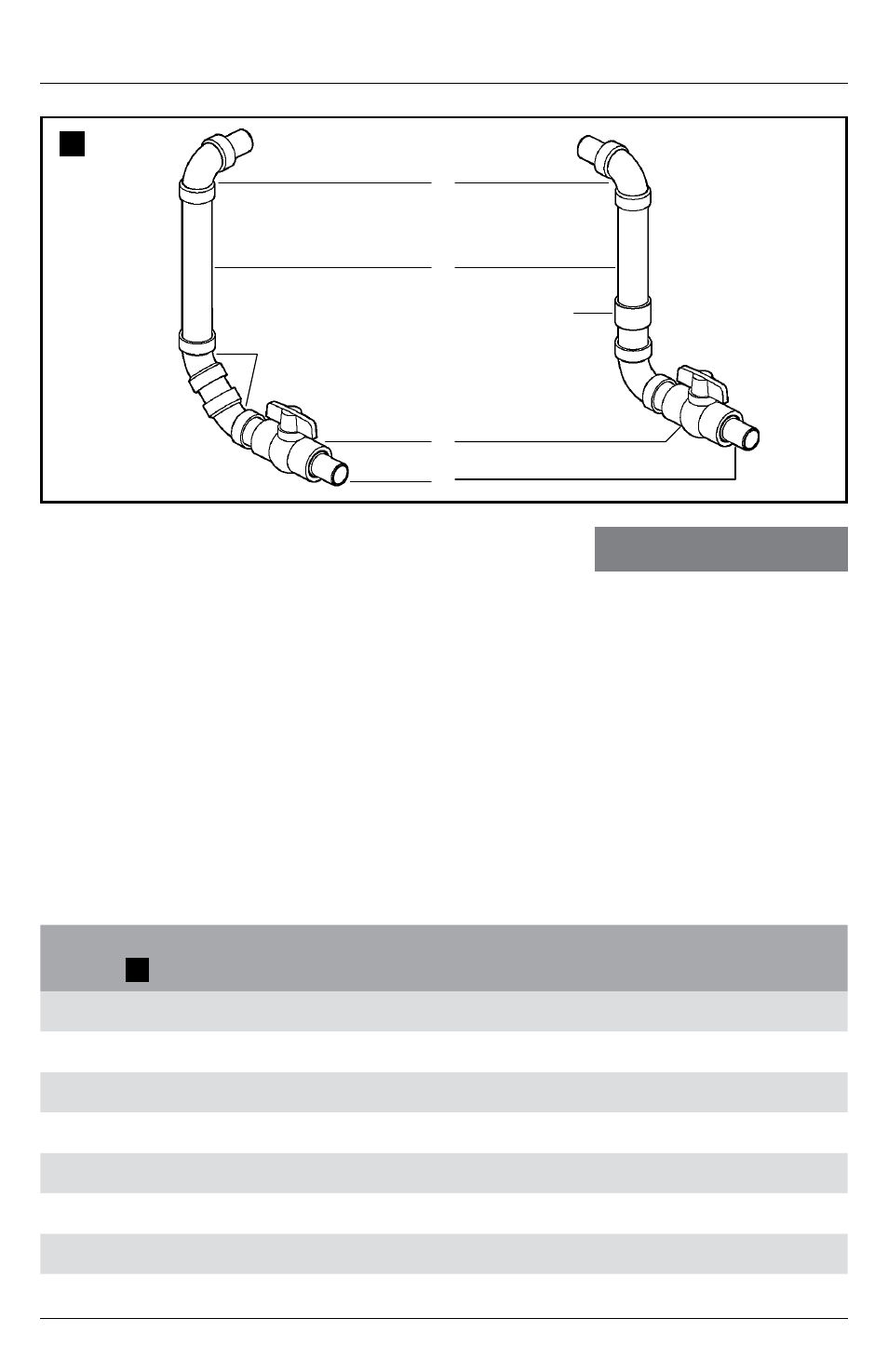

(näkyvät kahdessa kokoonpanoesimerkissä)
Kohteet kuvassa
Kuvaus Määrä
1 38 mm ID 90° kulma (naarasliimakiinnitys x naarasliimakiinnitys) 2
2 38 mm ID jäykkä putki, 0 .75 m osa 2
3 38 mm ID 45° kulma (naarasliimakiinnitys x naarasliimakiinnitys) 2
4 38 mm ID putkiliitos (naarasliimakiinnitys x naarasliimakiinnitys) 1
5 38 mm ID palloventtiili (naarasliimakiinnitys x naarasliimakiinnitys) 1
6 38 mm ID letkuadapteri (koirasliimakiinnitys x letkun sisäkiinnitys) 2
PVC-liima (ei näytetä) 1
