P/N 145797999-2 • REV B • ISS 19MAR12 31 / 64
2. Placez J2 et patientez jusqu’à l’extinction des
voyants lumineux.
3. Déplacez-vous dans le champ de vision du
détecteur, à une vitesse normale (sans pause)
et à la distance maximale. Lorsque vous entrez
dans la zone du faisceau, les deux voyants
lumineux clignotent simultanément.
Après avoir traversé le faisceau, si :
a. Le voyant lumineux rouge est allumé
(figure 20, objet 1), l’alignement est correct.
b. Les voyants lumineux rouge et jaune
clignotent simultanément, le champ de
vision est obstrué et insuffisant pour vérifier
l’alarme.
Il existe deux possibilités :
• Si le clignotement a commencé près de la
fin de la zone de détection, vous devez
aligner le faisceau vers la gauche (figure 20,
objet 2).
• Si le clignotement a commencé près du
début de la zone de détection, vous devez
aligner le faisceau vers la droite (figure 20,
objet 3).
Desserrez les vis de fixation de la base
(figure 4) et utilisez les trois vis de réglage dans
la base pour réaligner le faisceau au centre,
comme illustré à la figure 20. Lorsque le
faisceau est correctement aligné, resserrez les
vis de fixation de la base.
4. Si les voyants ne clignotent pas, le rideau se
situe hors de la portée de détection (figure 20,
objet 4). Déplacez-vous dans le champ du
faisceau sur une distance plus courte pour le
détecter.
5. Répétez le test pour confirmer l’alignement
correct du détecteur.
6. Enlevez J2.
Notes
• Si le MLR est activé, la sortie d’alarme l’est
aussi.
• Il est conseillé de remettre le cache sur le
détecteur pendant le test de marche du MLR.
Identification de l’état du détecteur via les
voyants

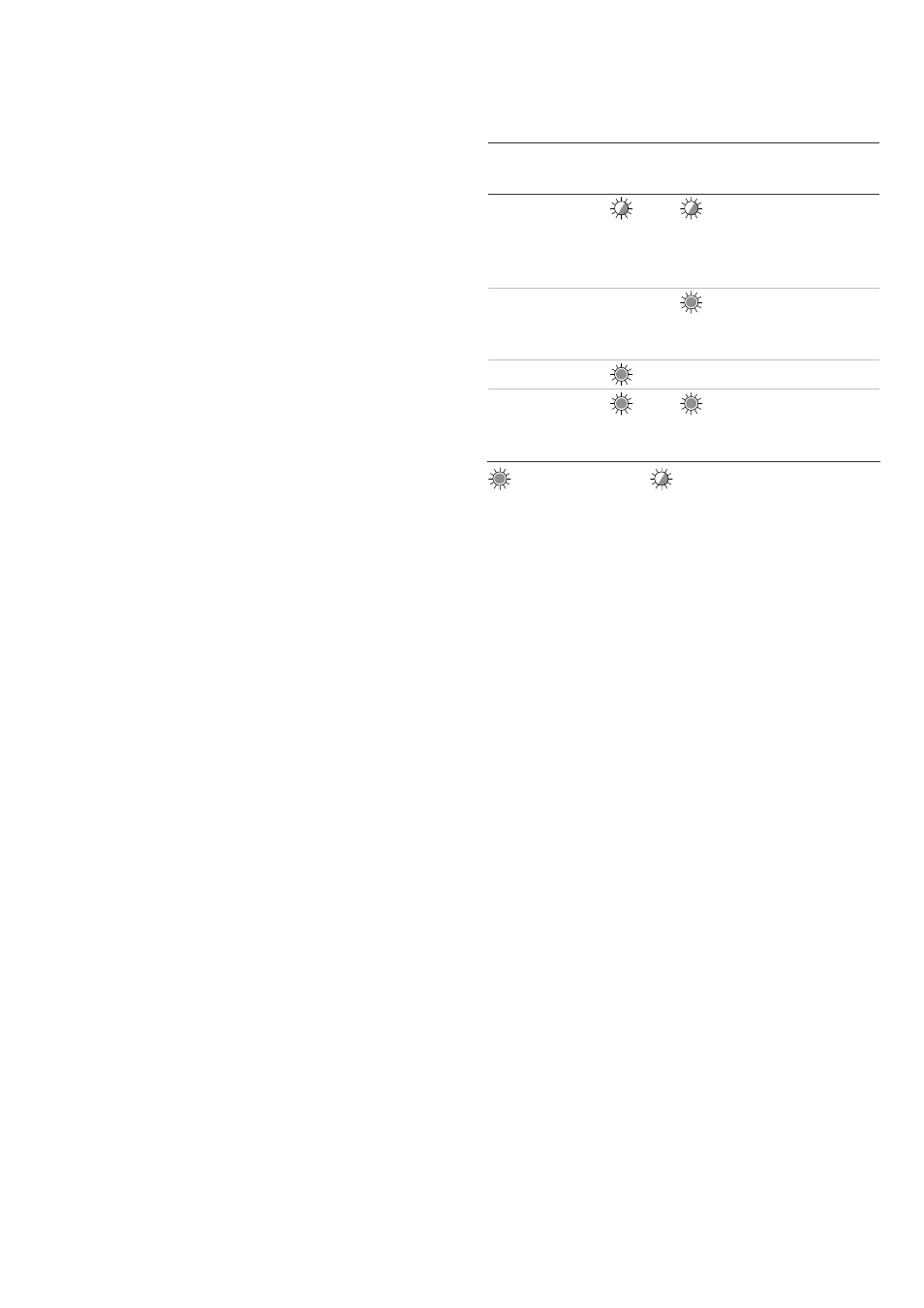

Tableau 2 : Indication du voyant
Etat du
détecteur Voyant
jaune Voyant
rouge Description
Sous tension Clignote
alternativement
pendant 50
secondes
Alarme Allumé pendant la
période d’alarme —
3 secondes
Perturbation Toujours allumé
Tension
haute /
basse Allumé jusqu’à
restauration de la
tension correcte
= Allumage continu = Clignotement normal (1 Hz)
Informations générales
Verrouillage
Lorsque vous utilisez plusieurs détecteurs dans
une seule boucle, câblez les entrées jour/nuit et
test de marche, comme indiqué ci-après (à la
figure 6).
Activation/désactivation à distance du voyant
du test de marche
Voir figure 6.
Déconnectez la tension de contrôle de la borne 10
(latch) et connectez-la à la borne 11. Le voyant
lumineux du détecteur clignote pendant que le
relais d’alarme s’ouvre et se ferme. Vous pouvez
maintenant effectuer le test de marche.
Note : l’activation du test de marche uniquement
n’efface pas la mémoire. Après le désarmement du
système à la suite d’une alarme, activez le test de
marche. Lorsque vous désactivez le test de marche
de nouveau, l’indication d’alarmes mémorisées
réapparaît. La mémoire sera effacée et les voyants
lumineux désactivés uniquement lorsque vous
appliquerez la tension de contrôle de nouveau à la
borne 10 (par exemple, le système est réarmé).
Pour activer le voyant lumineux de test de marche
sans une entrée de tension de contrôle distante,
paramétrez le commutateur DIP 4 sur On (Activé).
