26 / 32

P/N 146251999-4 (ML) • REV D • ISS 12MAR13

• Czujka

działa w trybie Test czujki włączony (diody LED są

włączone), kiedy wejście WT jest podłączone do styku
+12 V (styk 2).

Wyłączony:

• Czujka

działa w trybie Dzień (system rozbrojony), kiedy

wejście D/N jest podłączone do styku +12 V (styk 2).

• Czujka

działa w trybie Noc (system uzbrojony), kiedy

wejście D/N jest podłączone do styku GND (styk 1).

• Czujka

działa w trybie Test czujki wyłączony (diody LED

są wyłączone), kiedy wejście WT jest podłączone do styku
+12 V (styk 2).

• Czujka

działa w trybie Test czujki włączony (diody LED są

włączone), kiedy wejście WT jest podłączone do styku
GND (styk 1).

Funkcje D/N i WT

Wejście D/N:

• Sterowanie

diodą LED wraz z wejściem WT.

• Resetowanie

pamięci alarmu.

• Sterowanie

przekaźnikiem AM (wraz z SW1) w trybie

NOC.

Wejście WT steruje diodą LED wraz z wejściem D/N.
Kiedy czujka działa w trybach Dzień i Test czujki włączony,
można aktywować diody LED czujki. Aby uzyskać więcej
informacji, zobacz „Dioda LED” niżej.
W trybie Noc diody LED są zawsze wyłączony.
Jeśli w trybie Noc zostanie wykryty alarm intruza PIR, kiedy
czujka przełączy się z powrotem do tryb Dzień, czerwona
dioda LED zacznie migać w celu wskazania alarmu w pamięci.
Pamięć alarmu jest zerowana przez przełączenie czujki w tryb
Noc.

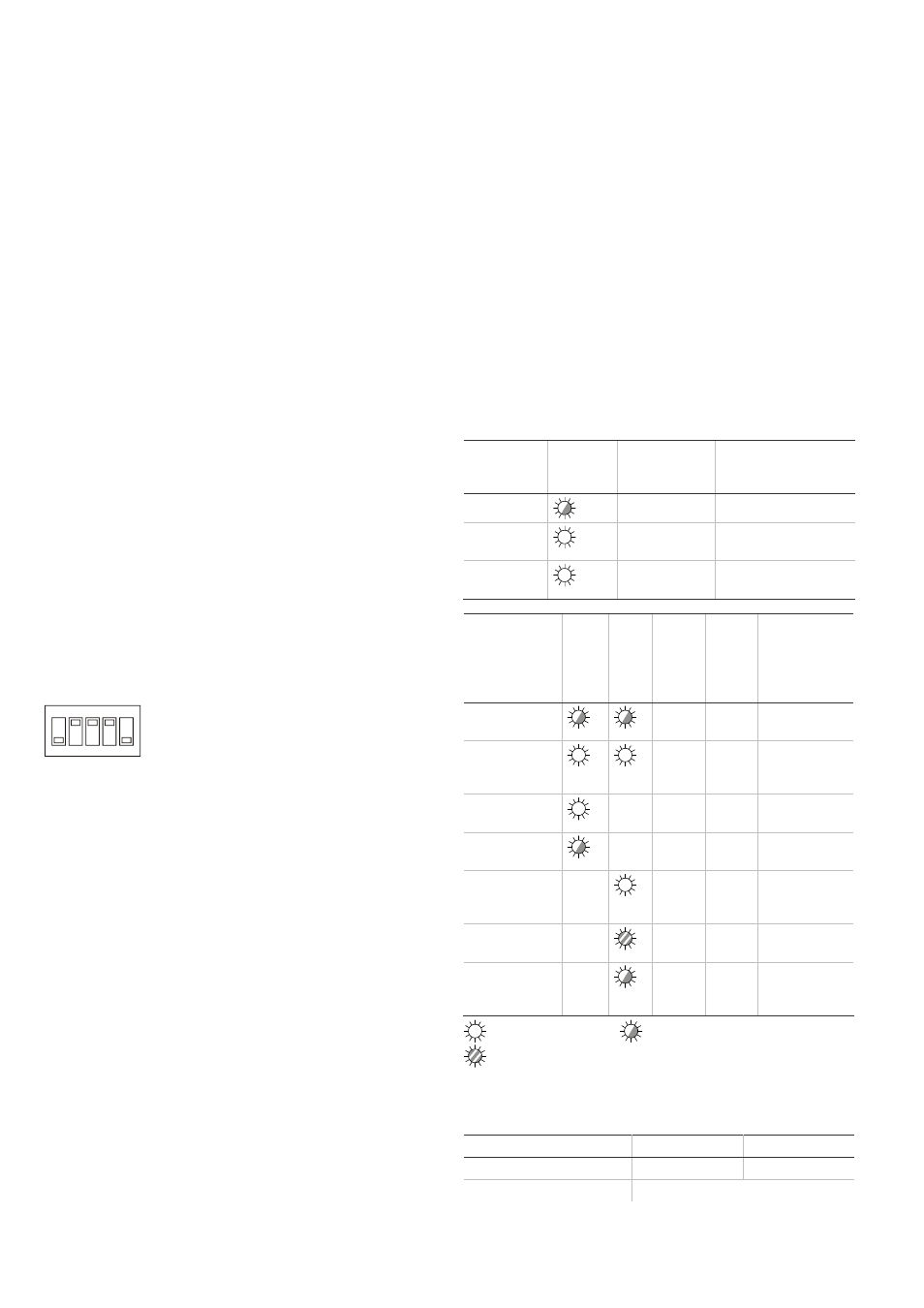

Ustawienia przełącznika DIP

Domyślne ustawienie fabryczne:

ON

5

4

3

2

1

SW 1: Czas sygnalizacji AM (maskowania) lub TF (usterka
techniczna) na wyjściu

Włączony: Sygnalizuje AM lub TF, jeśli system pracuje w trybie
Dzień (domyślne ustawienie fabryczne).
Wyłączony: Zawsze sygnalizuje AM lub TF w trybie Dzień i
Noc.

SW 2: Czułość AM

Włączony: Ustawienie wyższej czułości AM. Wyjście AM działa
w czasie 6 sekund.
Wyłączony: Ustawienie standardowej czułości AM. Wyjście AM
działa w czasie 12 sekund (domyślne ustawienie fabryczne).

SW 3: Zerowanie wyjścia AM/TF

System wyzeruje alarm AM wyłącznie w sytuacji, kiedy
otrzyma potwierdzenie o usunięciu alarmu AM . Jeśli obwód
AM nie może powrócić do wyjściowych poziomów odniesienia,
oznacza to, że czujka jest nadal maskowana lub została
uszkodzona. Użytkownik powinien wizualnie sprawdzić, czy
czujka nadal funkcjonuje.
Włączony: Zeruje stan AM lub TF po 40 sekundach od
alarmu PIR.
Wyłączony: Zeruje stan AM lub TF po alarmie PIR, kiedy
system pracuje w trybach Dzień i Test czujek. Żółta dioda LED

zacznie szybko migać. Jeśli system pracuje w trybie Noc, żółta
dioda LED zgaśnie, a system zostanie wyzerowany (domyślne
ustawienie fabryczne).

SW 4: Sygnalizacja wyjścia AM lub TF

Uwaga:

Ten przełącznik DIP nie jest używany w czujkach w

wersji AMZ.
Włączony: Sygnalizuje AM zarówno na przekaźniku AM,
jak i Alarm. Sygnalizuje TF tylko na przekaźniku AM (EN
50131).
Wyłączony: Sygnalizuje AM i TF tylko na przekaźniku AM
(domyślne ustawienie fabryczne).

SW 5: Konfiguracja diod LED

Włączony: Włącza obie diody LED czujki w każdej sytuacji
(domyślne ustawienie fabryczne).
Wyłączony: Sterowanie dwiema diodami LED zostaje przejęte
przez centralę i wejście testu czujek wejście trybu Dzień/Noc.
Uruchamia to funkcję pamięci czujki.

Dioda LED

PIR Czerwona

dioda
LED

Przekaźnik
alarmu

Zerowanie

Uruchomienie

Zwarty

Automatycznie po 25 s.

Niskie
napięcie

Rozwarty
(alarm)

Zastosuj prawidłowe
napięcie

Alarm intruza
PIR

Rozwarty
(alarm)

Automatycznie po 3 s.

PIR/AM

Czerwo

na

diod

a LED

Ż

ó

łta

dio

d

a

LED

Przeka

źnik

alarmu

Przeka

źnik

AM

Zerowanie

Uruchomienie

Zw. Zw. Automatycznie

po 60 s.

Niskie napięcie

Rozw.
(alarm)

Rozw.
(alarm)

Zastosuj
prawidłowe
napięcie

Alarm intruza
PIR

Rozw.
(alarm)

Automatycznie

po 3 s.

Zablokowany
PIR (pamięć)

Przełącz w tryb

Noc

Alarm AM

Rozw.*
(alarm)

Rozw.
(alarm)

Patrz
Przełącznik
DIP 3

Po zerowaniu
AM

Przełącz w tryb

Noc

Usterka
techniczna

Rozw.

(alarm)

Przeprowadź
prawidłowy test
czujki

Świeci w sposób ciągły

Miga normalnie (1 Hz)

Miga szybko (4 Hz)

* W zależności od ustawienia przełącznika DIP SW4.

Dane techniczne

EV1116

EV1116AM

Czujka

PIR

PIR + AM

Przetwarzanie sygnału

DSP
