CUIDADO
Puede que al retirar ios soportes del
cepillo se desprenda una pequeña
arandela de metal de cada extremo.
NO pierda estas arandelas.
NOTA: Para mantener una alta eficiencia de
limpieza y evitar el daño a la aspiradora, hay
que limpiar el agitador cada vez que se cambia
la correa.
También hay que limpiar el agitador según el
siguiente horario;
El uso de la
aspiradora
Frecuente -
(usada dirariamente)
Moderado -
(usada 2 o 3 veces
por semana)
Ligero -
(usada 1 vez por semana)
Limpie el
agitador
cada semana
cada mes
cada 2 meses
Retire todo indicio de basura o suciedad de la
zona de la correa y del rodilio del cepillo,

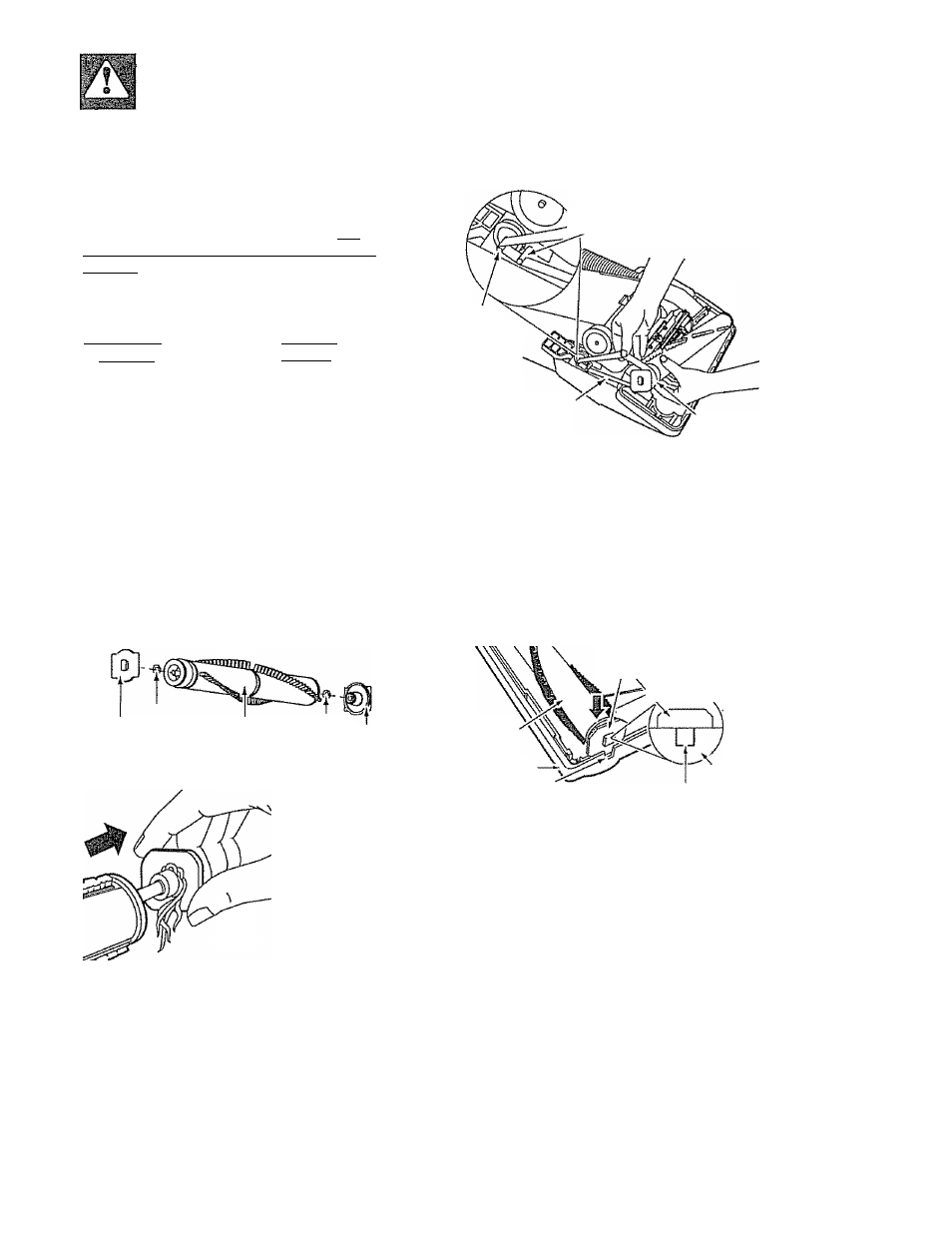

Perspectiva despiezada ~
Ensambie del Agitador
Arendete
Soporte del
cepillo
Unidad
del agitador
Arandela
Soporte del
cepillo
Con cuidado quite
ias tapas y quite
ei hilo o los restos
ubicados en el
agitador, en los
soportes del cepil­
lo, en las arande­
las o en el eje de!
agitator.
IWIPORTANTE
Cambie las arandelas y luego las soportes.
Vea la perspectiva despiezada para seguir el
orden correcto de colocación de las piezas.
PARA CAMBIAR LA CORREA
Asegurase que el selector de pisos con y sin
alfombra este en la posición de pisos con
alfombra. Coloque la nueva correa alrededor
del eje de transmisión del motor.
Correa
^Eje del selector de piso
■ con y sin alformbra
Eje de
transmisión
del motor
Correa
nueva
Ranura de
la correa
NOTA: Consulte ias PIEZAS Y
CARACTERISTICAS para determinar el N". de
correa.
Ensarte la correa nueva sobre el ensamble del
cepillo.
Alinee la extensión cuadrada de cada tapa con
las ranuras de la estructura de la boquilla.
Soporte
dei cepillo
,
Ensamble
del cepillo
Boquilla
Ranura de
la boquilla
Boquilla
Ranura de
la boquilla
NOTA: Debido a la tensión de la correa, debe
actuar con cuidado al instalarla.
1B
